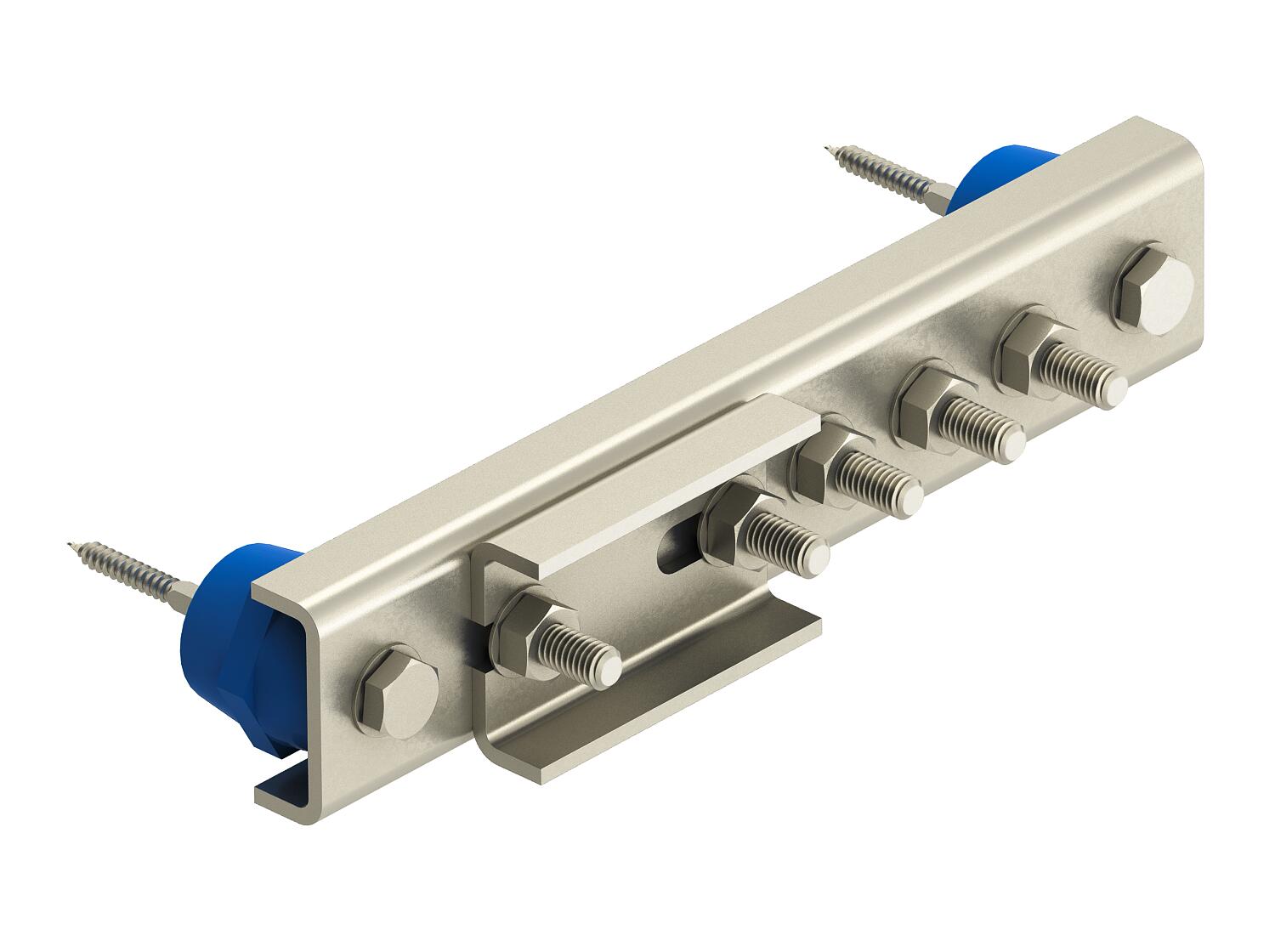

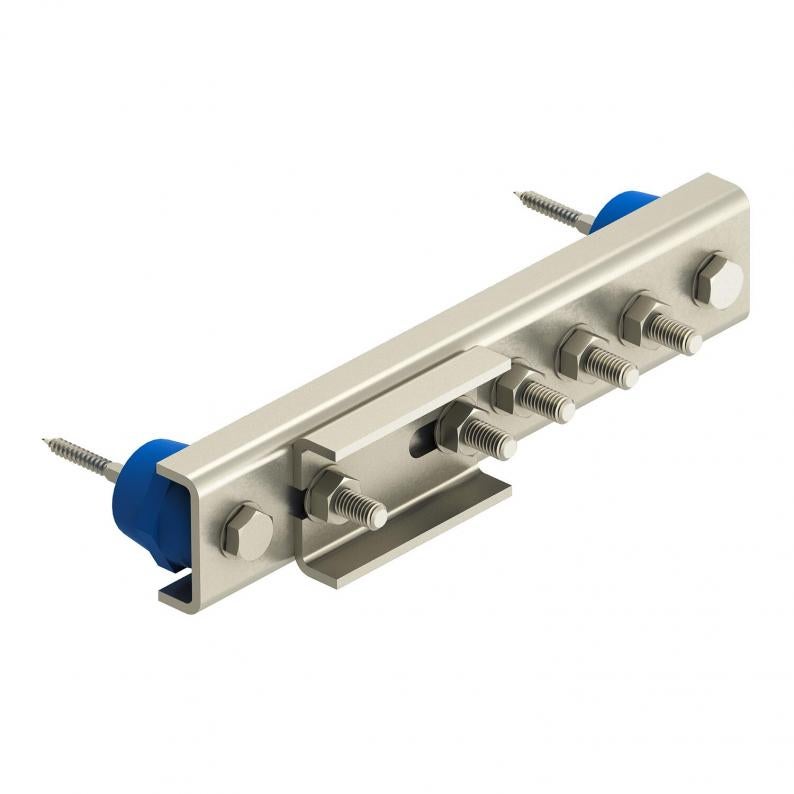

Șină de egalizare de potential pentru zona EX 1/21, 2/22
Type EX PAS 5
|Item no. 5015265
|EAN 4012196427628
Item no. / Type
Lungime
Lăţimea
Înălţime
Număr de conexiuni
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Pentru egalizarea potentialului de protectie/de functionare fără scântei conform DIN VDE 0100-410/-540 precum și egalizarea potentialului și protectie la trăsnet fără scântei conform DIN VDE 0185-305 (IEC 62305) în instalatiile conform VDE 0165-1 (IEC/ EN 60079-14)
• Utilizare în zone cu risc de explozie Ex 1 și 2/ 21 și 22
• Testat conform clasei de explozie IIC
• Clasă de capacitate curent de trăsnet H (100 kA) conform VDE 0185-561-1 (IEC/EN 62561-1)
• Suporți izolatori fără halogeni rezistenți UV
• Cu posibilitate de fixare în șuruburi împotriva dispozitivelor de autoblocare conform VDE 0185-305-3 anexa 2
• Recomandat pentru utilizări în mediul exterior
• Utilizare în zone cu risc de explozie Ex 1 și 2/ 21 și 22
• Testat conform clasei de explozie IIC
• Clasă de capacitate curent de trăsnet H (100 kA) conform VDE 0185-561-1 (IEC/EN 62561-1)
• Suporți izolatori fără halogeni rezistenți UV
• Cu posibilitate de fixare în șuruburi împotriva dispozitivelor de autoblocare conform VDE 0185-305-3 anexa 2
• Recomandat pentru utilizări în mediul exterior
Technical data

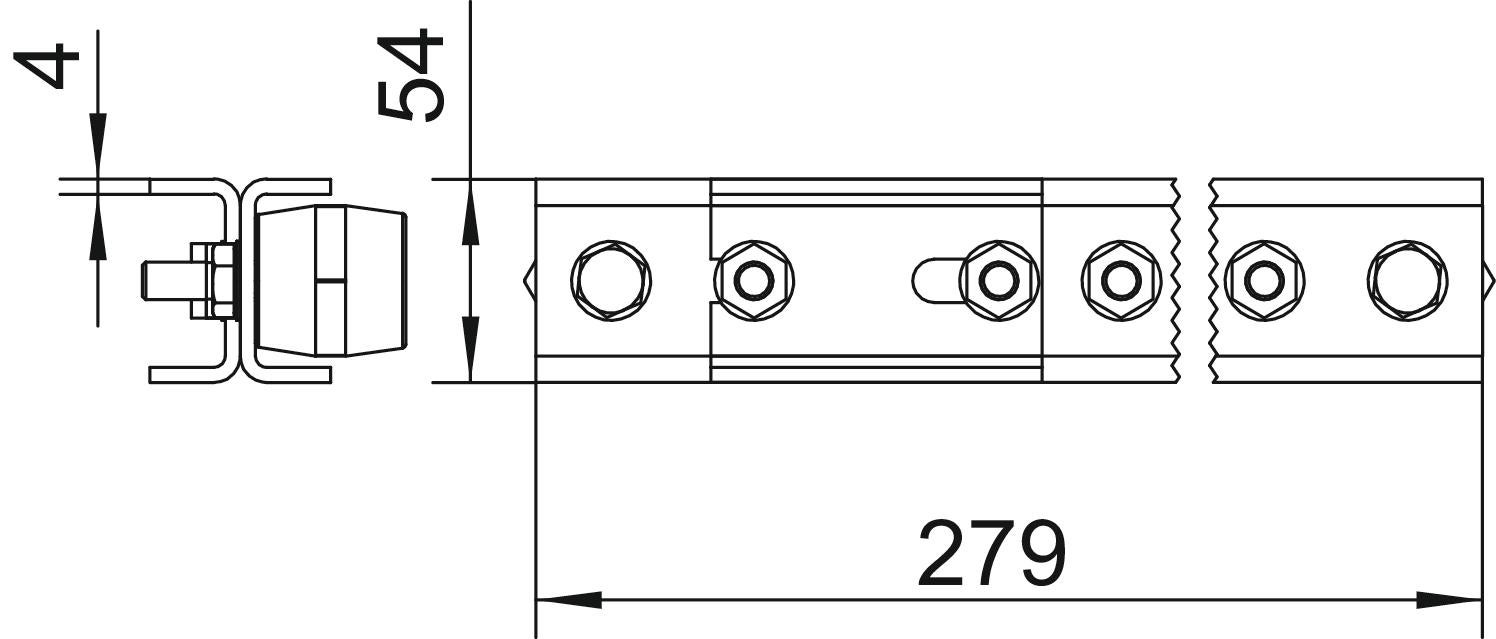

Dimensiuni
| Lungime | 279 mm |
|---|---|
| Lăţimea | 54 mm |
| Înălţime | 4 mm |
Date tehnice
| Număr de conexiuni | 5 |
|---|---|
| Izolator | da |
| Nr. total al conductorilor conectaţi | 5 |
| Nr. conductorilor 8 mm conectaţi | 0 |
| Nr. conductorilor 10 mm conectaţi | 0 |
| Nr. conductorilor conectaţi 8-10 mm | 0 |
| Numărul platbenzilor conectate până la 30 mm | 0 |
| Numărul platbenzilor conectate până la 40 mm | 1 |
| Numărul clemelor conectate până la 6 mm² | 0 |
| Numărul clemelor conectate până la 16 mm² | 0 |
| Numărul clemelor conectate până la 25 mm² | 0 |
| Numărul clemelor conectate până la 95 mm² | 0 |
| Material șină de contact | oțel inoxidabil (V2A) |
| Material clemă | oțel inoxidabil (V2A) |
| Variantă | doar clemă |
| Capacitatea curentului de trăsnet | H/100 kA |
| Formă constructivă | Montaj fix |
| Dimensiune | 5xM10 |
| Material | Oţel superior, inoxidabil 1.4307 |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,7523 kg CO2e / 1 Bucată |
|---|
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (4)
Declarații (4)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Înălţime
Număr de conexiuni
Item no.
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Lungime
Număr de conexiuni
EX PAS 5
Item no.
5015265
Lungime
279
Lăţimea
54
Înălţime
4
Număr de conexiuni
5
EX PAS 10
Item no.
5015270
Lungime
441
Lăţimea
54
Înălţime
4
Număr de conexiuni
10
