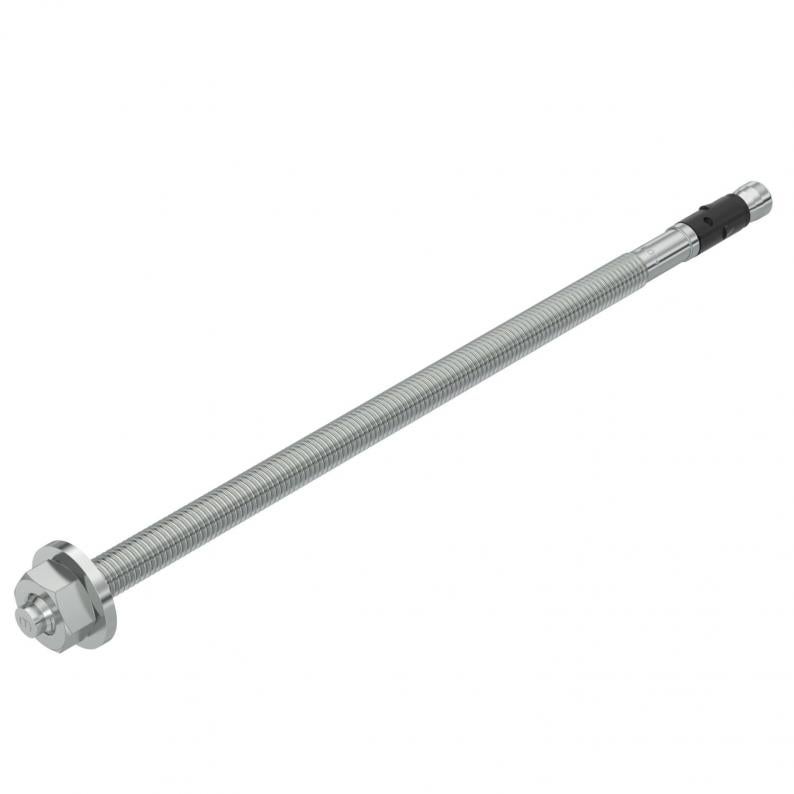

Bolt tie FAZ II P G
Type FAZIIPlus 10/160
|Item no. 3498922
|EAN 4012197507121



Item no. / Type
Lungime
Filet
Material
Smallest selling unit: 20 Bucată
20Bucată
Bucată
Description
Bolt tie FAZ II Plus for the anchoring of medium to heavy loads in cracked or uncracked concrete. Suitable for high loads with small edge and axial distances. For knocking in.
European Technical Assessment ETA-99/0520, including characteristic values under fire exposure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
European Technical Assessment ETA-99/0520, including characteristic values under fire exposure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
Technical data
Dimensiuni
| Lungime | 245 mm |
|---|---|
| Dimensiune L | 245 mm |
Date tehnice
| Filet metric | 10 |
|---|---|
| Filet | M10 |
| Execuție dibluri/cuie/șuruburi | Diblu cu aripioare |
| Agremente valabile | da |
| Forta de prindere | 160 mm |
| Dimensiune cheie | 17 |
| Variantă | pentru înfigere |
| Lungime filet | 193 mm |
| Diametru de găurire min. | 10 mm |
| Adâncimea găurii | 74,5 mm |
| Tip de filet | metric |
| Dimensiune | M10x245 |
| Suprafaţă | zincat galvanic |
| Material | Oţel |
| Culoare | zinc |
| Tip de montaj diblu, ancoră | Montaj prin înfigere, Montaj prin prepoziționare, Montaj distanțat |
| Variantă ancoră | Bolț |
| Dispozitiv de fixare ancoră | Piuliţă |
| Sistem cu șuruburi ancoră | Muchie hexagonală exterioară |
| Domeniu de prindere min. | 160 mm |
| Domeniu de prindere max. | 180 mm |
| Evaluare seismică ETA | C1 și C2 |
Downloads
0 selected
Specificații (1)
Declarații (2)
Certificate (1)
Imagini ale articolului (2)
Variants
Type
Lungime
Filet
Material
Item no.
FAZIIPlus 10/160
245
M10
Oţel
3498922
FAZIIPlus 12/20K
100
M12
Oţel
3498930
FAZIIPlus 12/20
120
M12
Oţel
3498932
FAZIIPlus 12/80
180
M12
Oţel
3498936
FAZIIPlus 12/100
200
M12
Oţel
3498938
FAZIIPlus 12/160
260
M12
Oţel
3498940
FAZIIPlus 16/25
148
M16
Oţel
3498950
FAZIIPlus12/20R
120
M12
Stainless steel
3498978
FAZIIPlus8/10A5
75
M8
Oţel inoxidabil
3498984
FAZIIPlus10/10A5
95
M10
Oţel inoxidabil
3498990
FAZIIPlus12/10A5
104
M12
Oţel inoxidabil
3498996
