Bolt tie FAZ II P G
Type FAZIIPlus 8/10
|Item no. 3498900
|EAN 4012197505189
Item no. / Type
Lungime
Filet
Material
Smallest selling unit: 50 Bucată
50Bucată
Bucată
Description

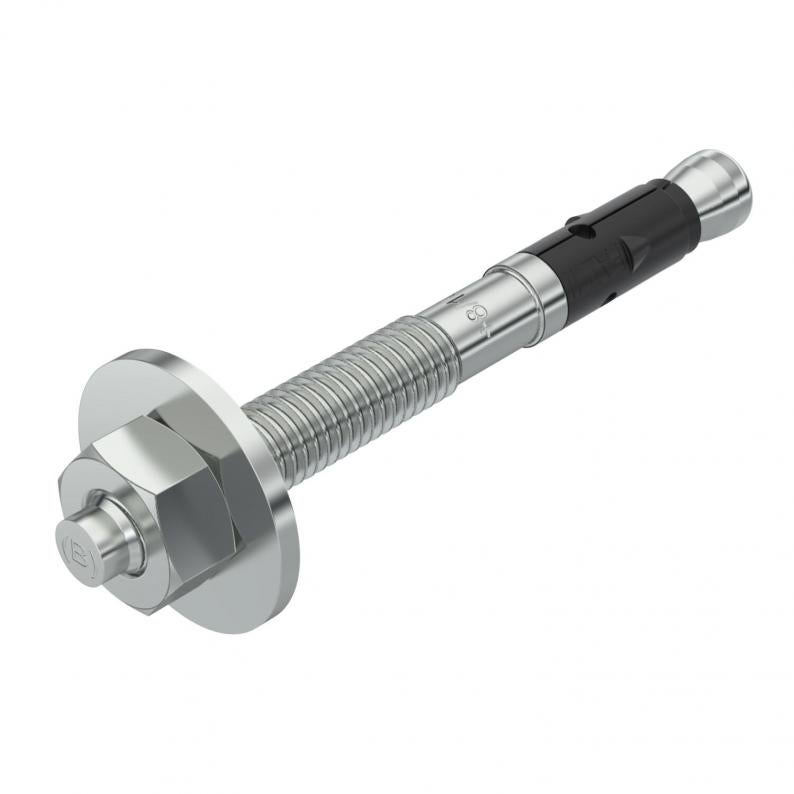

Bolt tie FAZ II Plus for the anchoring of medium to heavy loads in cracked or uncracked concrete. Suitable for high loads with small edge and axial distances. For knocking in.
European Technical Assessment ETA-99/0520, including characteristic values under fire exposure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
European Technical Assessment ETA-99/0520, including characteristic values under fire exposure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.

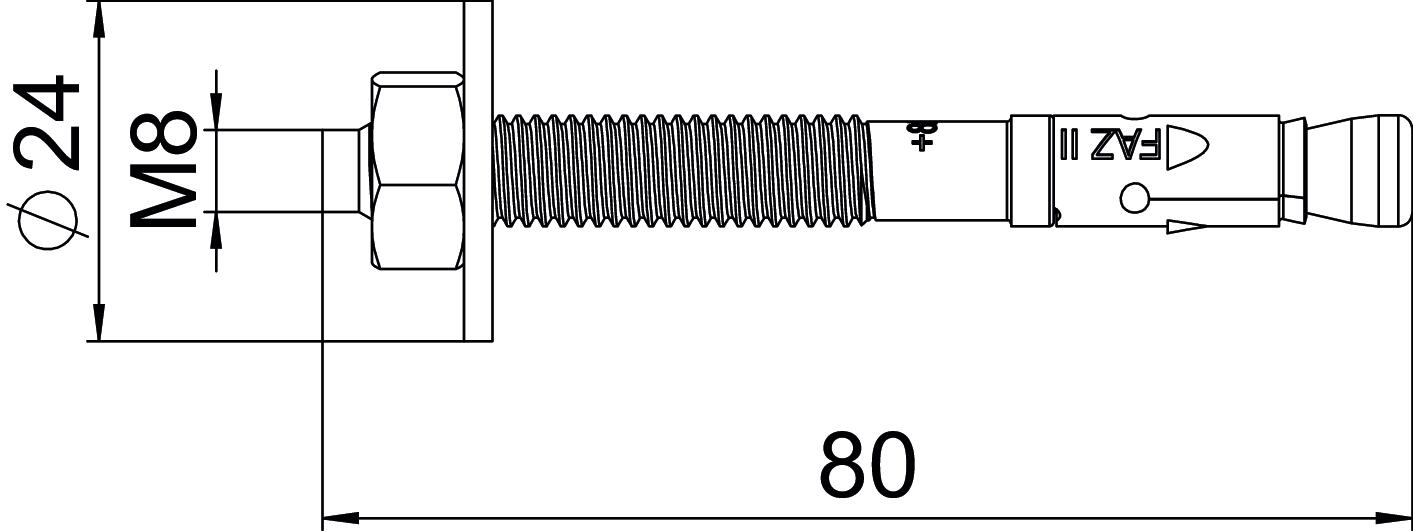

Technical data
Dimensiuni
| Lungime | 75 mm |
|---|---|
| Dimensiune L | 75 mm |
Date tehnice
| Filet metric | 8 |
|---|---|
| Filet | M8 |
| Execuție dibluri/cuie/șuruburi | Diblu cu aripioare |
| Agremente valabile | da |
| Forta de prindere | 10 mm |
| Dimensiune cheie | 13 |
| Variantă | pentru înfigere |
| Lungime filet | 38 mm |
| Diametru de găurire min. | 8 mm |
| Adâncimea găurii | 57,5 mm |
| Tip de filet | metric |
| Dimensiune | M8x75 |
| Suprafaţă | zincat galvanic |
| Material | Oţel |
| Culoare | zinc |
| Tip de montaj diblu, ancoră | Montaj prin înfigere, Montaj prin prepoziționare, Montaj distanțat |
| Variantă ancoră | Bolț |
| Dispozitiv de fixare ancoră | Piuliţă |
| Sistem cu șuruburi ancoră | Muchie hexagonală exterioară |
| Domeniu de prindere min. | 10 mm |
| Domeniu de prindere max. | 20 mm |
| Evaluare seismică ETA | C1 |
Downloads
0 selected
Specificații (1)
Declarații (2)
Certificate (1)
Imagini ale articolului (2)
Variants
Type
Lungime
Filet
Material
Item no.
FAZIIPlus 8/10
75
M8
Oţel
3498900
FAZIIPlus 8/30
95
M8
Oţel
3498902
FAZIIPlus 8/100
165
M8
Oţel
3498906
FAZIIPlus 10/10K
75
M10
Oţel
3498910
FAZIIPlus 10/10
95
M10
Oţel
3498912
FAZIIPlus 10/30
115
M10
Oţel
3498914
FAZIIPlus 10/80
165
M10
Oţel
3498918
FAZIIPlus 10/100
185
M10
Oţel
3498920
FAZIIPlus 8/10R
75
M8
Stainless steel
3498966
FAZIIPlus 8/30R
95
M8
Stainless steel
3498968
FAZIIPlus10/10R
95
M10
Stainless steel
3498974
