Bridă U 2056 cu picior H, dublă, contrapiesă metalică, FT
Type BS-H2-M-12 FT
|Item no. 1186003
|EAN 4012196848539
Item no. / Type
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Smallest selling unit: 50 Bucată
50Bucată
Bucată
Description

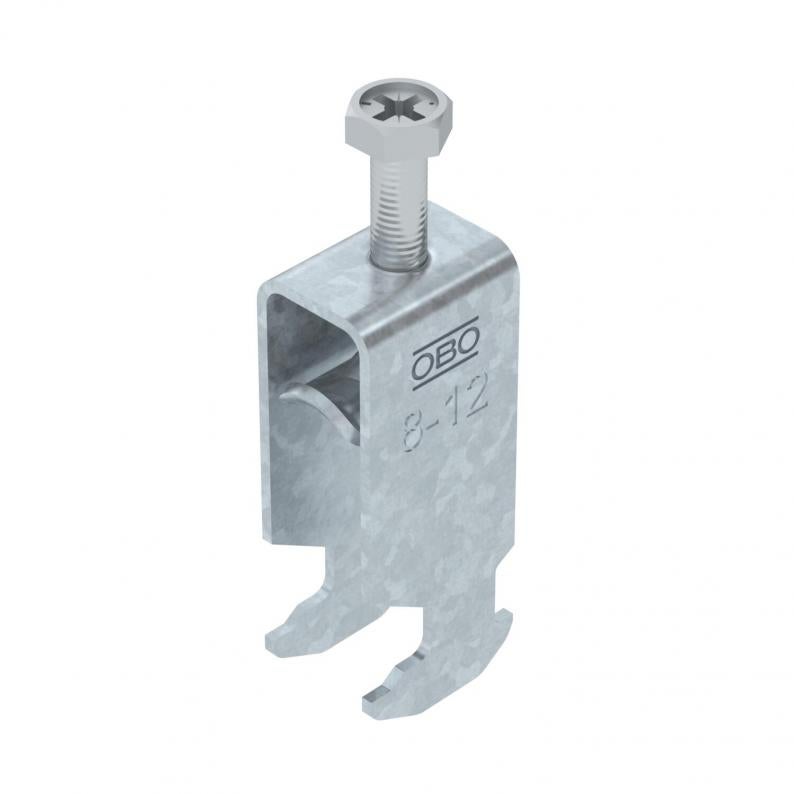

Bridă U cu picior cap ciocan, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montajul vertical și orizontal a 2 cabluri pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Mai multe cabluri trebuie separate cu contrapiesă. Se recomandă montarea unei contrapiese
Technical data

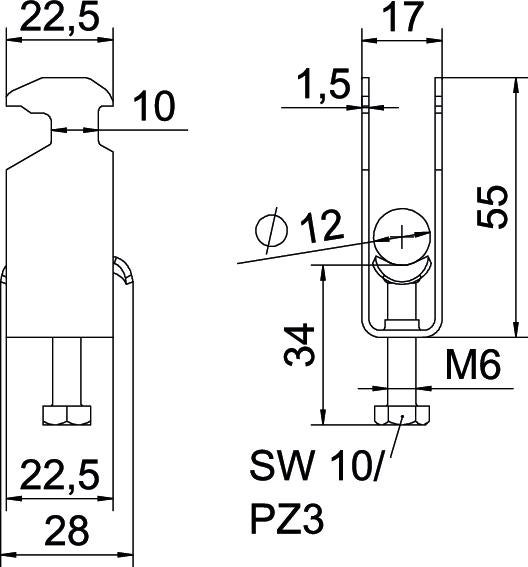

Dimensiuni
| Lungime | 22,5 mm |
|---|---|
| Lăţimea | 17 mm |
| Înălţime | 55 mm |
| Dimensiune L | 34 mm |
| Dimensiune A | 22,5 mm |
| Dimensiune B | 17 mm |
| Dimensiunea H | 55 mm |
| Dimensiune t | 1,5 mm |
| Dimensiune C | 28 mm |
| Dimensiune G (mm) | M6 |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Grosimea tablei | 1,5 mm |
| pentru diametru al țevii min. | 8 mm |
| pentru diametru al țevii max. | 12 mm |
| Dimensiune decupare | 10 mm |
| pentru șine cu dimensiunea fantei (cu interval) min. | 16 mm |
| pentru șine cu dimensiunea fantei (cu interval) max. | 17 mm |
| fără halogeni | da |
| Filet | M6 |
| Cu piesă din masă plastică | nu |
| Cu piesă metalică | da |
| Lungimea dimensiunii exterioare | 28 mm |
| Număr de cabluri/ţevi | 2 |
| Suprafață suplimentară | zincat termic |
| Material suplimentar | Oţel |
| Tensiune de strângere max. | 3 Nm |
| Tip de montaj | Şină profilată |
| Conform ROHS | da |
| Domeniu de prindere D min. | 8 mm |
| Domeniu de prindere D max. | 12 mm |
| Dimensiune | 08-12mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Cu contrapiesă | nu |
| Materialul piesei | Oțel |
| Serie produs | 2056 / 2058 |
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,1081 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,1081 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Bucată |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (3)
Declarații (4)
Certificate (1)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variants
Type
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
Item no.
BS-H2-M-12 FT
3
8
12
1186003
BS-H2-M-16 FT
3
12
16
1186010
BS-H2-M-22 FT
3
16
22
1186017
BS-H2-M-28 FT
3
22
28
1186023
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-H2-M-12 FT
Item no.
1186003
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-H2-M-16 FT
Item no.
1186010
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-H2-M-22 FT
Item no.
1186017
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-H2-M-28 FT
Item no.
1186023
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
