Bridă U 2056 cu picior H, simplă, contrapiesă metalică, FT

Bridă U 2056 cu picior H, simplă, contrapiesă metalică, FT

Type BS-H1-M-12 FT
|
Item no. 1186002
|
EAN 4012196846900
Show all variants
Item no. / Type
Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.

Smallest selling unit: 100 Bucată

Bucată

Description

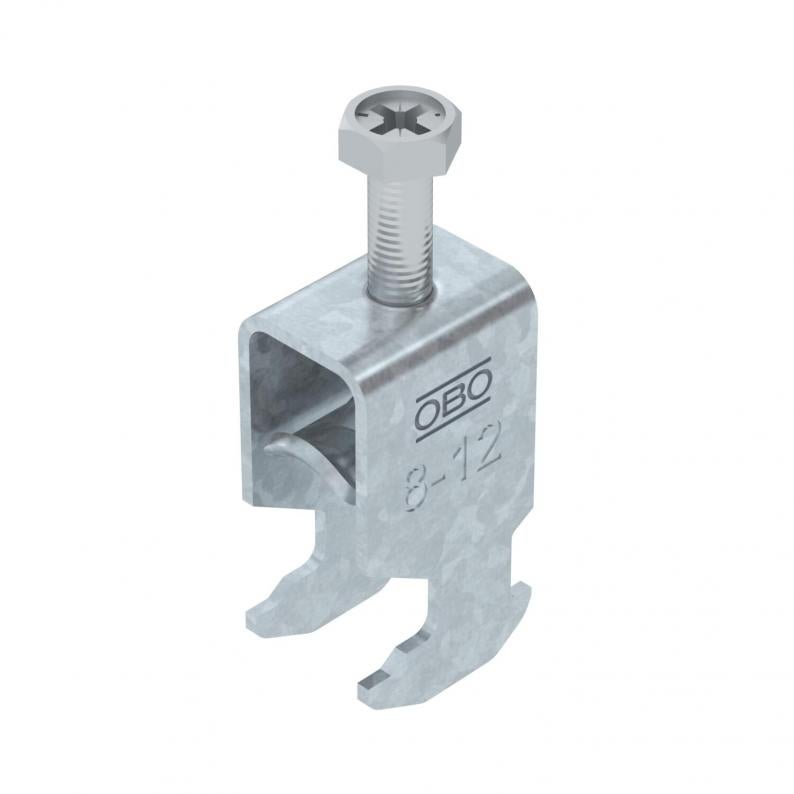

Bridă U cu picior cap ciocan, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montaj de cablu vertical și orizontal pe șină C Pentru dimensiunea fantei 16-17 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Contrapiesa se comandă separat.
  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Dimensiunea fantei 16-17 mm
  • Bridă U pentru şină profilată C cu dimensiunea fantei 16-17 mm
  • Clasa de menţinere în funcţiune E30
  • Clasa de menţinere în funcţiune E60
  • Clasa de menţinere în funcţiune E90
  • CO₂ footprint (PCF)

Technical data

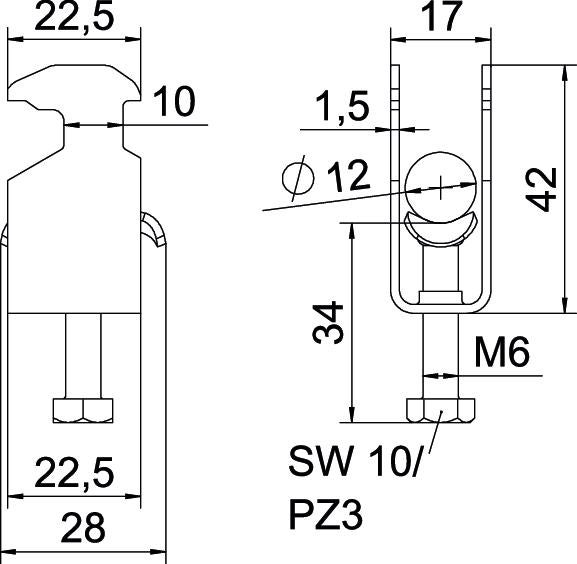

Dimensiuni

Lungime22,5 mm
Lăţimea17 mm
Înălţime42 mm
Dimensiune L34 mm
Dimensiune A22,5 mm
Dimensiune B17 mm
Dimensiunea H42 mm
Dimensiune t1,5 mm
Dimensiune C28 mm
Dimensiune G (mm)M6

Date tehnice

Menținerea în funcțiuneda
Grosimea tablei1,5 mm
pentru diametru al țevii min.8 mm
pentru diametru al țevii max.12 mm
Dimensiune decupare10 mm
pentru șine cu dimensiunea fantei (cu interval) min.16 mm
pentru șine cu dimensiunea fantei (cu interval) max.17 mm
fără halogenida
FiletM6
Cu piesă din masă plasticănu
Cu piesă metalicăda
Lungimea dimensiunii exterioare28 mm
Număr de cabluri/ţevi1
Suprafață suplimentarăzincat termic
Material suplimentarOţel
Tensiune de strângere max.3 Nm
Tip de montajŞină profilată
Conform ROHSda
Domeniu de prindere D min.8 mm
Domeniu de prindere D max.12 mm
Dimensiune08-12mm
Suprafaţă= zincat prin imersie
MaterialOţel
Cu contrapiesănu
Materialul pieseiOțel
Serie produs2056 / 2058

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă0,0877 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)0,0877 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared Unit (LCA)Bucată
Declared Unit Quantity (LCA)1

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (4)
Declarații (5)
Certificate (2)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variants

Tensiune de strângere max.
Domeniu de prindere D min.
Domeniu de prindere D max.
BS-H1-M-12 FT
Item no.
1186002
Tensiune de strângere max.
3
Domeniu de prindere D min.
8
Domeniu de prindere D max.
12
BS-H1-M-16 FT
Item no.
1186009
Tensiune de strângere max.
3
Domeniu de prindere D min.
12
Domeniu de prindere D max.
16
BS-H1-M-22 FT
Item no.
1186016
Tensiune de strângere max.
3
Domeniu de prindere D min.
16
Domeniu de prindere D max.
22
BS-H1-M-28 FT
Item no.
1186022
Tensiune de strângere max.
3
Domeniu de prindere D min.
22
Domeniu de prindere D max.
28
BS-H1-M-34 FT
Item no.
1186029
Tensiune de strângere max.
3
Domeniu de prindere D min.
28
Domeniu de prindere D max.
34
BS-H1-M-40 FT
Item no.
1186036
Tensiune de strângere max.
3
Domeniu de prindere D min.
34
Domeniu de prindere D max.
40
BS-H1-M-46 FT
Item no.
1186042
Tensiune de strângere max.
5
Domeniu de prindere D min.
40
Domeniu de prindere D max.
46
BS-H1-M-52 FT
Item no.
1186049
Tensiune de strângere max.
5
Domeniu de prindere D min.
46
Domeniu de prindere D max.
52
BS-H1-M-58 FT
Item no.
1186056
Tensiune de strângere max.
5
Domeniu de prindere D min.
52
Domeniu de prindere D max.
58
BS-H1-M-64 FT
Item no.
1186062
Tensiune de strângere max.
5
Domeniu de prindere D min.
58
Domeniu de prindere D max.
64
BS-H1-M-70 FT
Item no.
1186069
Tensiune de strângere max.
5
Domeniu de prindere D min.
64
Domeniu de prindere D max.
70
BS-H1-M-76 FT
Item no.
1186076
Tensiune de strângere max.
5
Domeniu de prindere D min.
70
Domeniu de prindere D max.
76
BS-H1-M-82 FT
Item no.
1186082
Tensiune de strângere max.
5
Domeniu de prindere D min.
76
Domeniu de prindere D max.
82
BS-H1-M-90 FT
Item no.
1186089
Tensiune de strângere max.
5
Domeniu de prindere D min.
82
Domeniu de prindere D max.
90
BS-H1-M-100 FT
Item no.
1186097
Tensiune de strângere max.
5
Domeniu de prindere D min.
90
Domeniu de prindere D max.
100
