Carcasă fotovoltaică cu 4 siguranţe 10 A
Type VG-C DCPH1000-4S
|Item no. 5088651
|EAN 4012195780717
Item no. / Type
5088651 / VG-C DCPH1000-4S
Tip de protecţie
IP65
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Solutie sistem sigurante fotovoltaice pentru invertoare fotovoltaice cu 1 tracker MPP
• Rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: < 4.0 kV (Voc max = 1000 V DC with V20-C/0-500PV)
• Articol nr.: 5088651: (+) Poli protejati cu ajutorul a 4 sigurante fotovoltaice 10x38mm, 10 A, 1000V DC protejat
• Articol nr.: 5088654: (+) Poli protejati cu ajutorul a 4 sigurante fotovoltaice 10x38mm, (neechipat), 1000V DC protejat
• Conectori peste cleme până la 6mm² legat în paralel în doză, până la 30A DC per clemă
• Pre-montate în carcasă din policarbonat (IP65), rezistent la exterior, inclusiv presetupă pentru protectia DC a invertorului în sisteme fotovoltaice.
În cazul pericolului de creare de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!
• Rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: < 4.0 kV (Voc max = 1000 V DC with V20-C/0-500PV)
• Articol nr.: 5088651: (+) Poli protejati cu ajutorul a 4 sigurante fotovoltaice 10x38mm, 10 A, 1000V DC protejat
• Articol nr.: 5088654: (+) Poli protejati cu ajutorul a 4 sigurante fotovoltaice 10x38mm, (neechipat), 1000V DC protejat
• Conectori peste cleme până la 6mm² legat în paralel în doză, până la 30A DC per clemă
• Pre-montate în carcasă din policarbonat (IP65), rezistent la exterior, inclusiv presetupă pentru protectia DC a invertorului în sisteme fotovoltaice.
În cazul pericolului de creare de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!
Technical data
Date tehnice
| Număr intrări | 4 |
|---|---|
| Formă a reţelei | DC |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP65 |
| Tip de intrare | Presetupă |

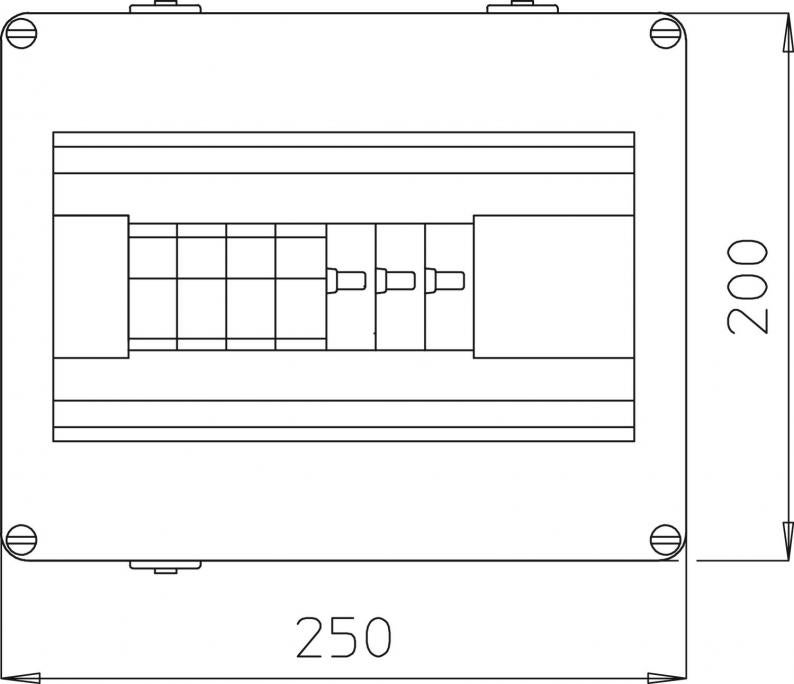

| adâncime | 122 mm |
| Semnalizare la distanţă | nu |
| Tensiune maximă de funcţionare continuă DC | 1000 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Tip de montaj | montat în prealabil în carcasă |
| Variantă | Tip 2 în carcasă cu 4 siguranţe PV (10A) |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 1000V DC |
| Culoare | gri deschis; RAL 7035 |
| Numărul de intrări pentru cabluri | 16 |
| Grosimea maximă de intrare CC | 1000 V |
| Protecția șirurilor | 1 poli |
| Tip de siguranță | gPV (protecție fotovoltaică completă) |
| Pentru dimensiunea siguranței | 10x38 mm |
| Funcție de monitorizare | nu |
| Grosimea maxim de intrare per șir | 30 A |
| Grosimea maxim de ieșire | 30 A |
| Numărul de intrări de șiruri | 4 |
| Echipat cu separator de sarcină | nu |
| Protecție intrare | 10 A |
| Număr MPPT | 1 |
| Intrări per MPPT | 4 |
| Ieșiri per MPPT | 4 |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,5 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Clemă cu arc de armare |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,3932 kg CO2e / 1 Bucată |
|---|
