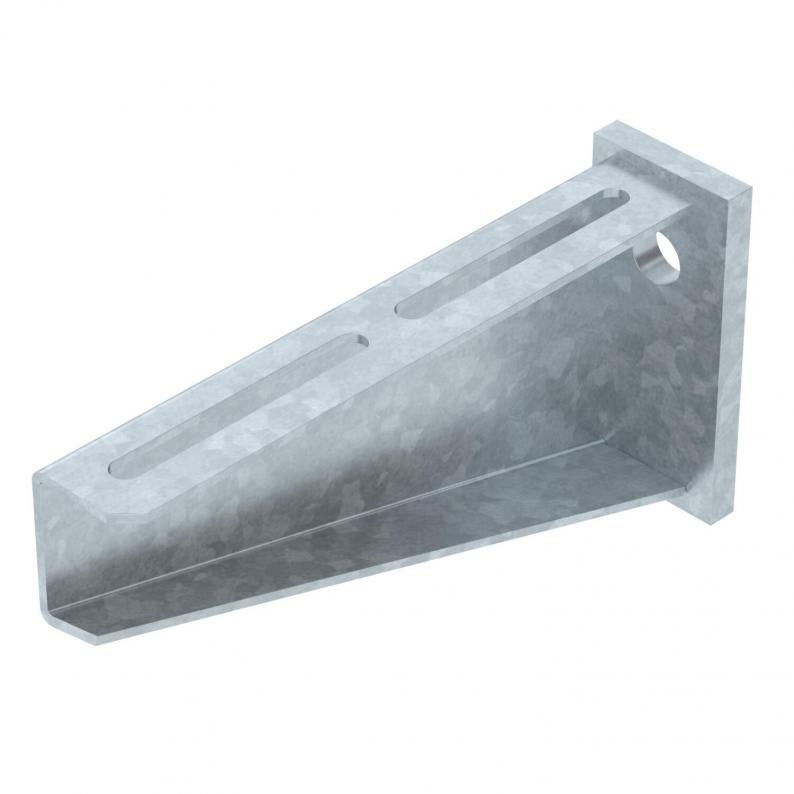

Consolă pentru perete AW 80
Type AW 80 21 FT
|Item no. 6417752
|EAN 4012196203475
Item no. / Type
Lăţimea
F în kN
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Consolă de încărcări mari pentru perete cu flanşă sudată.
Pentru fixarea jgheaburilor şi podurilor de cabluri cu şuruburi cu cap semirotund M6, vă rugăm să comandaţi separat şaiba lată (perforaţia în consolă 9 x ...).
Technical data
Dimensiuni
| Lungime | 50 mm |
|---|---|
| Lăţimea | 210 mm |
| Înălţime | 110 mm |
| Dimensiune A | 50 mm |
| Dimensiune B | 210 mm |
| Dimensiunea H | 110 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Oțel inoxidabil, băițuit | nu |
| Domeniu unghiular min. | 90 mm |
| Domeniu unghiular max. | 90 mm |
| Diametru gaură | 17,5 mm |
| Variantă | Consolă pentru perete şi stâlp |
| F în kN | 8 kN |
| Dimensiune | B210mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |

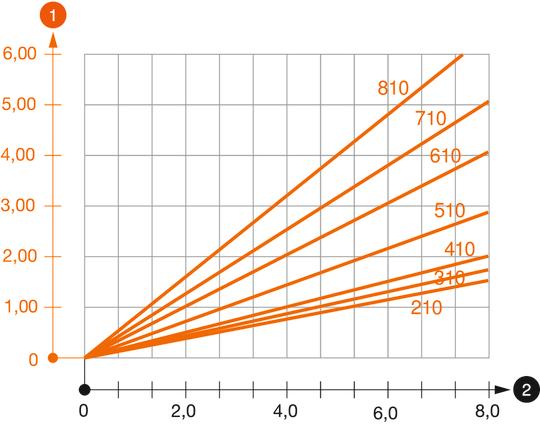

Îndoirea vârfului consolei la încărcarea admisă a consolei
Încărcare admisibilă a consolei în kN, fără greutatea unui om
Curbă de încărcare cu lungimi ale consolelor în mm
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,6672 kg CO2e / 1 Bucată |
|---|
Accessories
Accesorii pentru montaj
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Bucată
100Bucată
Bucată
Item no. 6406122
Şurub cu cap semirotund cu piuliţă combi FType
FRSB 6x12 F
Smallest selling unit: 100 Bucată
100Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (1)
Date 3D materiale de descărcat (1)
Variants
Type
Lăţimea
F în kN
Item no.
AW 80 21 FT
210
8
6417752
AW 80 31 FT
310
8
6417779
AW 80 41 FT
410
8
6417795
AW 80 51 FT
510
8
6417817
AW 80 61 FT
610
8
6417833
AW 80 81 FT
810
8
6417884
