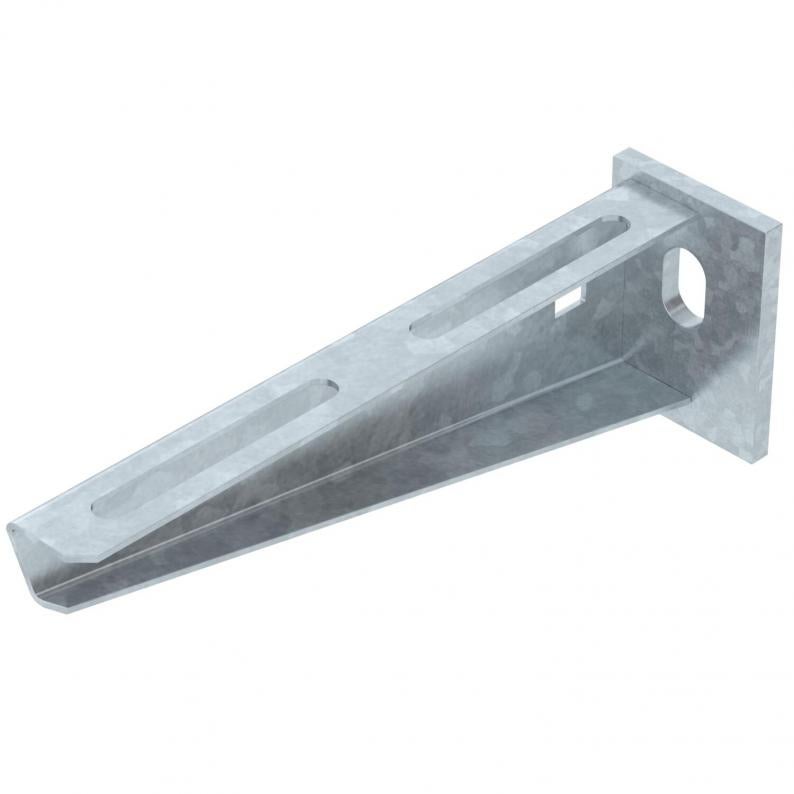

Consolă pentru perete şi pentru stâlp AW 15 FT

Consolă pentru perete şi pentru stâlp AW 15 FT

Type AW 15 16 FT
|
Item no. 6420664
|
EAN 4012196207138
Show all variants
Item no. / Type
Lăţimea
F în kN

Smallest selling unit: 1 Bucată

Bucată

Description

Consolă de încărcări mici pentru perete şi stâlp cu flanşă sudată.

Fixarea consolei la stâlpul U pornind de la lăţimea de 400 mm cu şurub cu cap hexagonal prin ambele lonjeroane ale stâlpului. Vă rugăm să folosiţi la aceasta distanţierele adecvate!

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Ambalaj în întregime din carton reciclat

Technical data

Dimensiuni

Lungime40 mm
Lăţimea160 mm
Înălţime55 mm
Dimensiune A40 mm
Dimensiune B160 mm
Dimensiunea H55 mm
Dimensiune W160 mm

Date tehnice

Menținerea în funcțiuneda
Oțel inoxidabil, băițuitnu
Domeniu unghiular min.90 mm
Domeniu unghiular max.90 mm
Diametru gaură11 mm
Articol EPDda
VariantăConsolă pentru perete şi stâlp
F în kN1,5 kN
DimensiuneB160mm
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Diagrama de încarcare consola tip AW 15

Îndoirea vârfului consolei la încărcarea admisă a consolei

Încărcare admisibilă a consolei în kN, fără greutatea unui om

Curbă de încărcare cu lungimi ale consolelor în mm

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă0,4647 kg CO2e / 1 Bucată

Accessories

Accesorii pentru montaj
Type
FRSB 6x12 F

Smallest selling unit: 100 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (4)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (4)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)

Variants

Lăţimea
AW 15 11 FT
Item no.
6420656
Lăţimea
110
F în kN
1,5
Culoare
zinc
AW 15 16 FT
Item no.
6420664
Lăţimea
160
F în kN
1,5
Culoare
zinc
AW 15 21 FT
Item no.
6420680
Lăţimea
210
F în kN
1,5
Culoare
zinc
AW 15 31 FT
Item no.
6420710
Lăţimea
310
F în kN
1,5
Culoare
zinc
AW 15 41 FT
Item no.
6420745
Lăţimea
410
F în kN
1,5
Culoare
zinc
AW 15 51 FT
Item no.
6420788
Lăţimea
510
F în kN
1,5
Culoare
zinc
AW 15 56 FT
Item no.
6420796
Lăţimea
560
F în kN
1,5
Culoare
zinc
AW 15 61 FT
Item no.
6420826
Lăţimea
610
F în kN
1,5
Culoare
zinc
