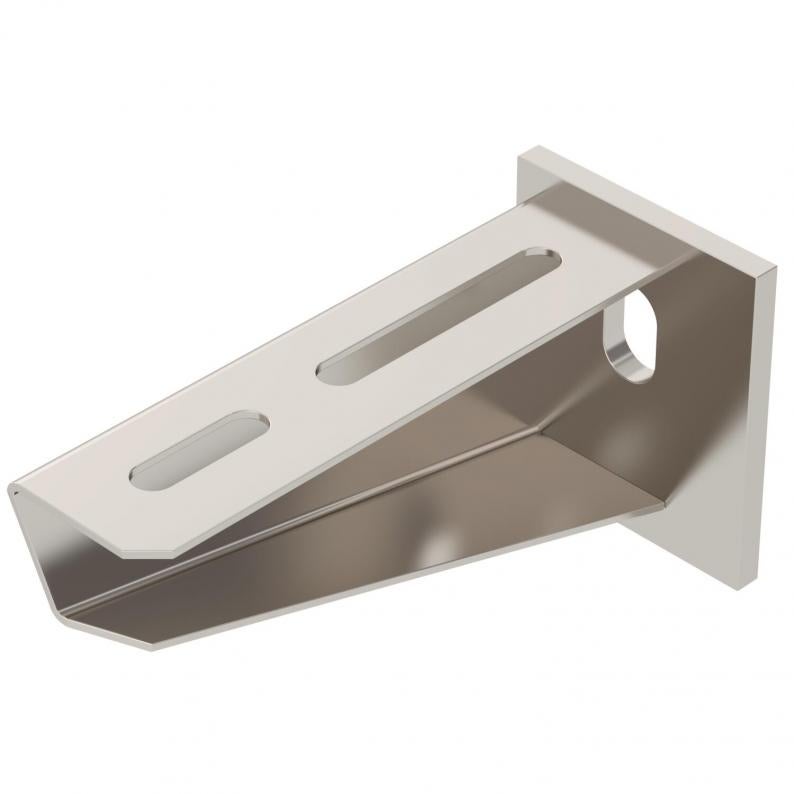

Consolă pentru perete şi pentru stâlp AW 30 A2
Type AW 30 11 A2
|Item no. 6442803
|EAN 4012196208937
Item no. / Type
Lăţimea
F în kN
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Consolă pentru încărcări medii, pentru perete şi stâlp cu flanşă sudată.
Fixarea consolei la stâlpul U pornind de la lăţimea de 400 mm cu şurub cu cap hexagonal prin ambele lonjeroane ale stâlpului. Vă rugăm să folosiţi la aceasta distanţierele adecvate!
Technical data
Dimensiuni
| Lungime | 50 mm |
|---|---|
| Lăţimea | 110 mm |
| Înălţime | 60 mm |
| Dimensiune A | 50 mm |
| Dimensiune B | 110 mm |
| Dimensiunea H | 60 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Oțel inoxidabil, băițuit | da |
| Domeniu unghiular min. | 90 mm |
| Domeniu unghiular max. | 90 mm |
| Diametru gaură | 11 mm |
| Variantă | Consolă pentru perete şi stâlp |
| F în kN | 3 kN |
| Dimensiune | B110mm |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Culoare | oţel inoxidabil |
Îndoirea vârfului consolei la încărcarea admisă a consolei
Încărcare admisibilă a consolei în kN, fără greutatea unui om
Curbă de încărcare cu lungimi ale consolelor în mm
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,1282 kg CO2e / 1 Bucată |
|---|
Accessories
Accesorii pentru montaj
Article
Type
Item no.
Amount
FRSB 6x12 A2
6406138
Smallest selling unit: 100 Bucată
100Bucată
Bucată
Item no. 6406138
Şurub cu cap semirotund cu piuliţă combi A2Type
FRSB 6x12 A2
Smallest selling unit: 100 Bucată
100Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (3)
Declarații (5)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (1)
Date 3D materiale de descărcat (1)
Variants
Type
Lăţimea
F în kN
Culoare
Item no.
AW 30 11 A2
110
3
oţel inoxidabil
6442803
AW 30 21 A2
210
3
oţel inoxidabil
6442838
AW 30 31 A2
310
3
oţel inoxidabil
6442854
AW 30 41 A2
410
3
oţel inoxidabil
6442870
Lăţimea
AW 30 11 A2
Item no.
6442803
Lăţimea
110
F în kN
3
Culoare
oţel inoxidabil
AW 30 21 A2
Item no.
6442838
Lăţimea
210
F în kN
3
Culoare
oţel inoxidabil
AW 30 31 A2
Item no.
6442854
Lăţimea
310
F în kN
3
Culoare
oţel inoxidabil
AW 30 41 A2
Item no.
6442870
Lăţimea
410
F în kN
3
Culoare
oţel inoxidabil
