Consolă TP pentru perete şi tavan FS
Type TPD 345 FS
|Item no. 6363822
|EAN 4012196198733
Item no. / Type
Lăţimea
Înălţime
pentru lățime max.
F în kN perete
F în kN tavan
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description

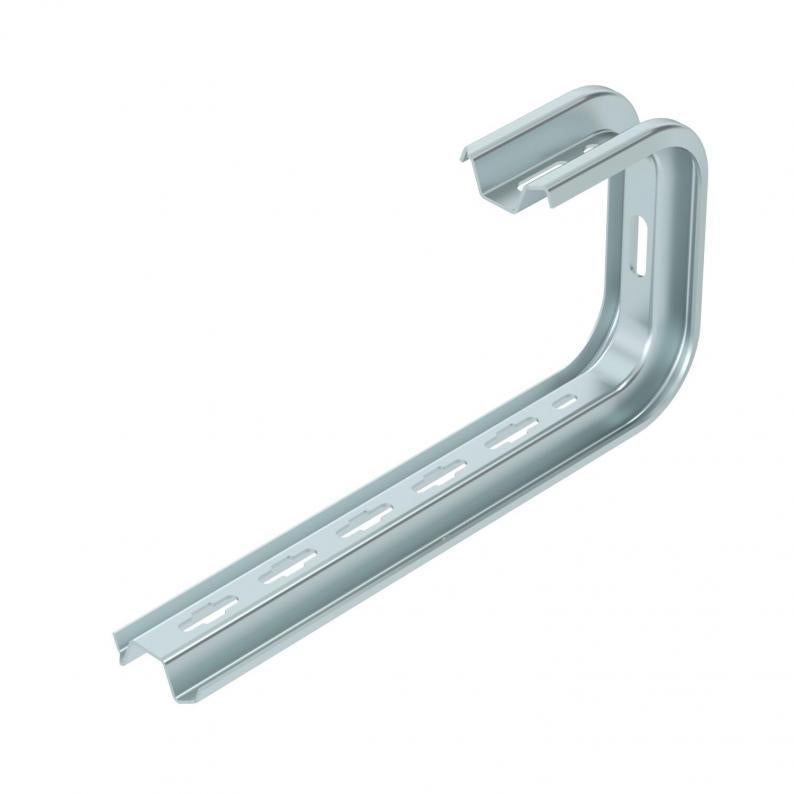

Consolă TP de perete şi tavan pentru fixarea universală pe diferitele suporturi.
Important! Din motive de stabilitate fixarea piesei direct pe perete sau pe tavan se va face totdeauna împreună cu distanţierul tip DS 4.
Technical data

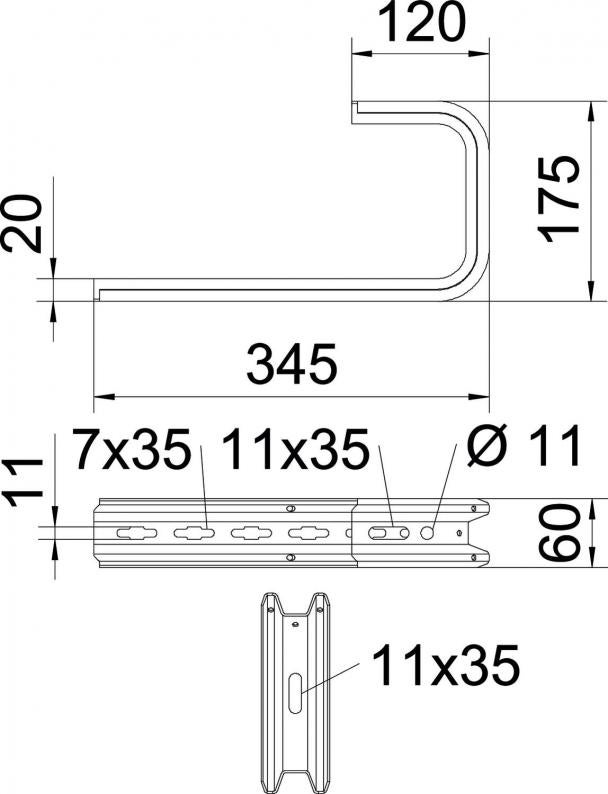

Dimensiuni
| Lungime | 345 mm |
|---|---|
| Lăţimea | 345 mm |
| Înălţime | 60 mm |
| Dimensiune B | 345 mm |
| Dimensiunea H | 175 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| pentru lățime min. | 300 |
| pentru lățime max. | 300 mm |
| reglabil | nu |
| Potrivit pentru jgheab din sârmă | da |
| Potrivit pentru pod de cabluri | da |
| Potrivit pentru jgheab din tablă | da |
| Variantă | Bridă de agăţare din tavan (bridă C) |
| Conform ROHS | da |
| F în kN perete | 0,55 kN |
| F în kN tavan | 0,5 kN |
| Dimensiune | B345mm |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria TP |

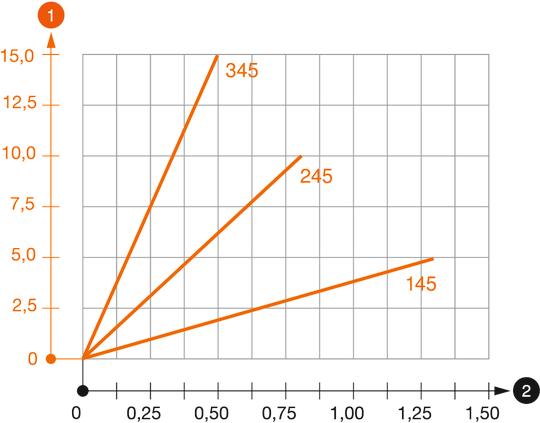

Îndoirea vârfului consolei la încărcarea admisă a consolei
Încărcare admisibilă a consolei în kN, fără greutatea unui om
Curbă de încărcare cu lungimi ale consolelor în mm
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,8615 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,8615 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Bucată |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Accesorii pentru montaj
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Bucată
100Bucată
Bucată
Item no. 6406122
Şurub cu cap semirotund cu piuliţă combi FType
FRSB 6x12 F
Smallest selling unit: 100 Bucată
100Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)
Variants
Type
Lăţimea
Înălţime
pentru lățime max.
F în kN perete
F în kN tavan
Culoare
Item no.
TPD 145 FS
145
60
100
1,4
1,3
zinc
6363806
TPD 245 FS
245
60
200
0,87
0,8
zinc
6363814
TPD 345 FS
345
60
300
0,55
0,5
zinc
6363822
TPD 445 FS
445
60
400
0,45
0,35
zinc
6363826
Lăţimea
pentru lățime max.
F în kN perete
F în kN tavan
TPD 145 FS
Item no.
6363806
Lăţimea
145
Înălţime
60
pentru lățime max.
100
F în kN perete
1,4
F în kN tavan
1,3
Culoare
zinc
TPD 245 FS
Item no.
6363814
Lăţimea
245
Înălţime
60
pentru lățime max.
200
F în kN perete
0,87
F în kN tavan
0,8
Culoare
zinc
TPD 345 FS
Item no.
6363822
Lăţimea
345
Înălţime
60
pentru lățime max.
300
F în kN perete
0,55
F în kN tavan
0,5
Culoare
zinc
TPD 445 FS
Item no.
6363826
Lăţimea
445
Înălţime
60
pentru lățime max.
400
F în kN perete
0,45
F în kN tavan
0,35
Culoare
zinc
