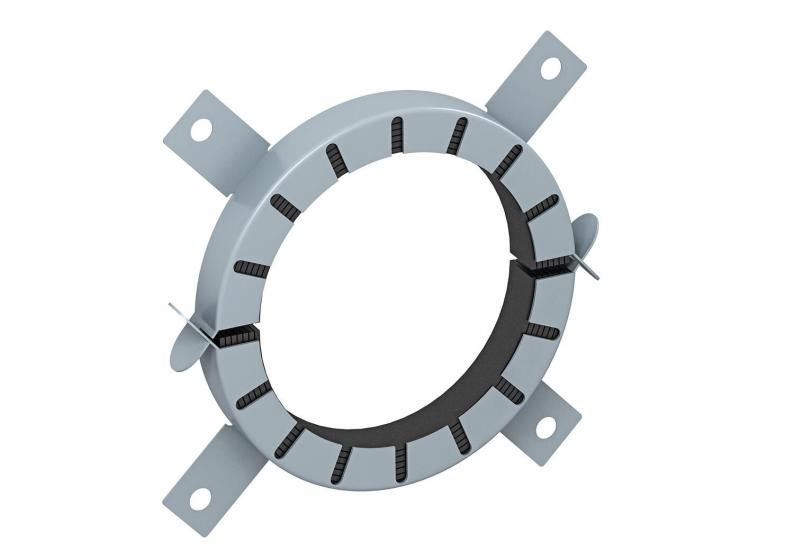

Dispozitiv de etanşare ţevi cu 4 eclise de fixare
Type TCX-063
|Item no. 7202204
|EAN 4012195856603
Item no. / Type
pentru diametru al țevii min.
pentru diametru al țevii max.
Dimensiune d
Dimensiune d min.
Dimensiunea h
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Dispozitiv de etanşare ţevi pentru conducte inflamabile.
În carcasa din tablă de oţel inclusă, inserţiile de protecţie la foc blochează în caz de incendiu ţevile termoplastice inflamabile cu presiune de spumare foarte ridicată. Fixare cu dibluri sau tije filetate M6 până la dimensiunea de 75, ulterior M8
În carcasa din tablă de oţel inclusă, inserţiile de protecţie la foc blochează în caz de incendiu ţevile termoplastice inflamabile cu presiune de spumare foarte ridicată. Fixare cu dibluri sau tije filetate M6 până la dimensiunea de 75, ulterior M8
Technical data

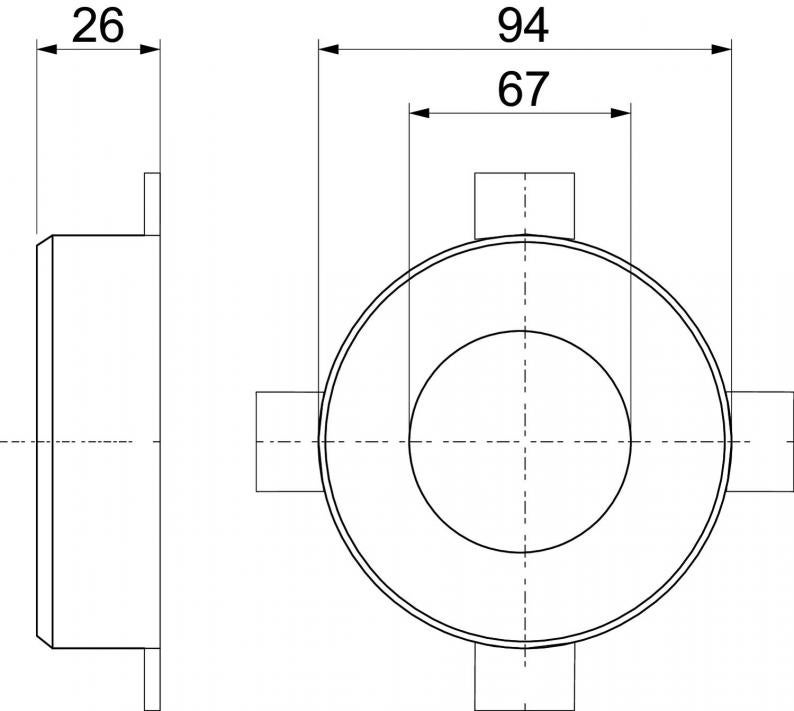

Dimensiuni
| Lungime | 94 mm |
|---|---|
| Lăţimea | 94 mm |
| Înălţime | 26 mm |
| Dimensiune d | 67 mm |
| Dimensiune d min. | 94 mm |
| Dimensiunea h | 26 mm |
Date tehnice
| pentru diametru al țevii min. | 63 mm |
|---|---|
| pentru diametru al țevii max. | 65 mm |
| Accesorii necesare | da |
| Dimensiune | Ø63mm |
| Material | Material de construcţie ignifug |
| Culoare | Gri |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 7202300
Modelator strat termoizolant în cartuşType
DSX-K
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Downloads
0 selected
Specificații (2)
Cataloage și broșuri (3)
Declarații (5)
Certificate (5)
Instrucțiuni și mijloace auxiliare (4)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variants
Type
pentru diametru al țevii min.
pentru diametru al țevii max.
Dimensiune d
Dimensiune d min.
Dimensiunea h
Item no.
TCX-063
63
65
67
94
26
7202204
TCX-090
90
92
94
132
26,6
7202206
TCX-110
110
112
114
155
26,6
7202207
TCX-125
125
127
129
172
40
7202208
pentru diametru al țevii min.
pentru diametru al țevii max.
Dimensiune d
Dimensiune d min.
Dimensiunea h
TCX-063
Item no.
7202204
pentru diametru al țevii min.
63
pentru diametru al țevii max.
65
Dimensiune d
67
Dimensiune d min.
94
Dimensiunea h
26
TCX-090
Item no.
7202206
pentru diametru al țevii min.
90
pentru diametru al țevii max.
92
Dimensiune d
94
Dimensiune d min.
132
Dimensiunea h
26,6
TCX-110
Item no.
7202207
pentru diametru al țevii min.
110
pentru diametru al țevii max.
112
Dimensiune d
114
Dimensiune d min.
155
Dimensiunea h
26,6
TCX-125
Item no.
7202208
pentru diametru al țevii min.
125
pentru diametru al țevii max.
127
Dimensiune d
129
Dimensiune d min.
172
Dimensiunea h
40
