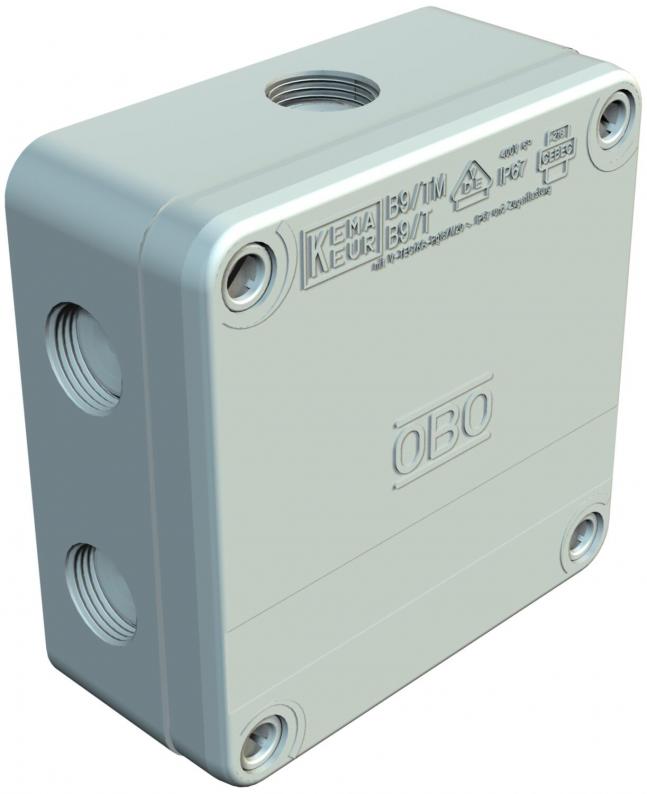

Doză de derivaţie B 9/T, cu membrană de perforare
Type B 9 T M
|Item no. 2001853
|EAN 4012195540076
Item no. / Type
2001853 / B 9 T M
Dimensiuni interioare nete
98x98x40 mm
Număr de introduceri
9
Tip de protecţie
IP67
Culoare
gri deschis; RAL 7035
Smallest selling unit: 5 Bucată
5Bucată
Bucată
Description

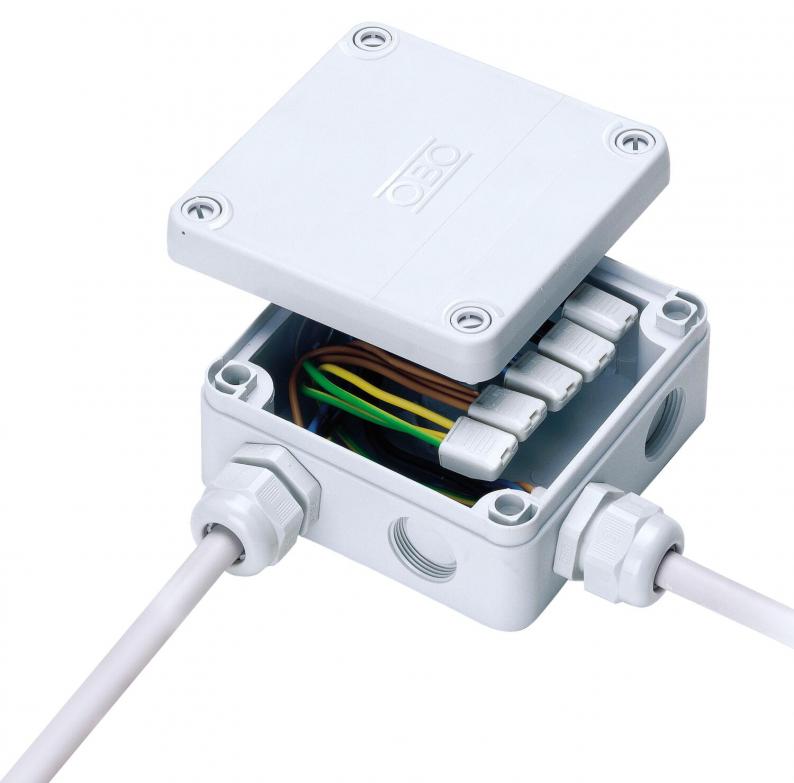

Cutia de derivaţie pentru spaţiile umede este alcătuită din două componente din plastic diferite, fără halogeni, cu membrană pentru perforare (pentru cabluri cu diametru de până la 15 mm) în podea.
La utilizarea presetupelor (detensionare suplimentară) nu este necesară îndepărtarea membranei (câştig de timp). Grad de protecţie IP 67 în cazul membranelor pentru perforare şi la îmbinarea cu şuruburi a cablurilor fără îndepărtarea membranei pentru perforare.
Tensiune nominală V; secţiune transversală nominală mm².
Capacul este prins în şuruburi cu 4 elemente de fixare rapidă premontate, care nu pot fi pierdute (180°).
Orificiile de fixare sunt dotate suplimentar cu o componentă moale din plastic, pentru un diametru al şuruburilor de 5 mm (distanţă 75 mm). Dimensiuni interioare 98x98x40
La utilizarea presetupelor (detensionare suplimentară) nu este necesară îndepărtarea membranei (câştig de timp). Grad de protecţie IP 67 în cazul membranelor pentru perforare şi la îmbinarea cu şuruburi a cablurilor fără îndepărtarea membranei pentru perforare.
Tensiune nominală V; secţiune transversală nominală mm².
Capacul este prins în şuruburi cu 4 elemente de fixare rapidă premontate, care nu pot fi pierdute (180°).
Orificiile de fixare sunt dotate suplimentar cu o componentă moale din plastic, pentru un diametru al şuruburilor de 5 mm (distanţă 75 mm). Dimensiuni interioare 98x98x40
Technical data

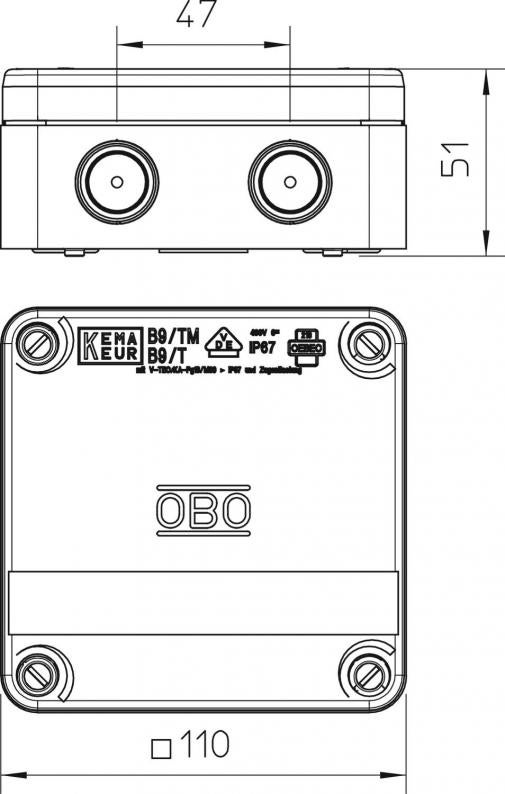

Dimensiuni
| Lungime | 110 mm |
|---|---|
| Lăţimea | 110 mm |
| Înălţime | 51 mm |
| Dimensiuni interioare nete | 98x98x40 mm |
Date tehnice
| Tip de intrare | Cablu/Presetupă |
|---|---|
| fără halogeni | da |
| Număr de introduceri | 9 |
| Introducere prin partea inferioară | da |
| Tip de protecţie | IP67 |
| Tensiune nominală | 400 V |
| Înşiruibil | da |
| Cu capac | da |
| Plombat | da |
| Tip de intrare | Cablu |
| Pentru zona Ex | fără |
| Tensiunea de izolație măsurată Vi | 400 V |
| Menținerea în funcțiune | fără |
| Execuţie verificată în caz de explozie | nu |
| Tip de trecere prin carcasă | Filet şi membrană de etanşare |
| Rezistenţă la intemperii | nu |
| pentru zone Ex cu gaz | fără |
| pentru zone Ex cu praf | fără |
| Tensiune Secțiunea conductorului | 6 mm² |
| Secțiune transversală nominală min. | 4 mm² |
| Secțiune transversală nominală max. | 6 mm² |
| Formă | pătrat |
| Capac | opac |
| Fixarea capacului | înşurubat |
| Conform ROHS | da |
| Tip de montaj | Montaj pe perete/tavan |
| Interval de temperatură aplicabil min. | -5 °C |
| Interval de temperatură aplicabil max. | 60 °C |
| ignifug | conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 750 °C |
| Dimensiune | 110x110x50 |
| Material | Polipropilenă |
| Culoare | gri deschis; RAL 7035 |
| Serie produs | Seria B |
Environmental Data
| Ambalaj fără material plastic | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,5619 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 0,5619 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
