Generator connection box, type 1+2 for 3x 2 PV string
Type PVG-BC 900K 222
|Item no. 5088460
|EAN 4012197435097
Item no. / Type
5088460 / PVG-BC 900K 222
Tip de protecţie
IP67
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description

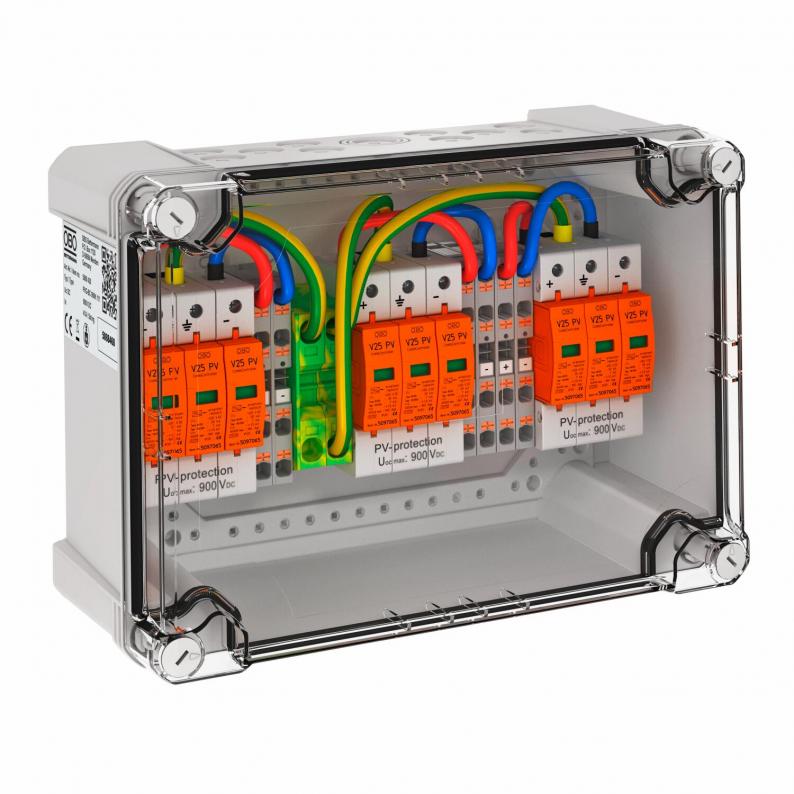

Generator connection box, type 1+2, for photovoltaic systems, to connect 3 x 2 string. For DC protection of the inverter.
• Varistor conductor, pluggable, with cut-off unit in error-resistant Y circuit to VDE 0100-712 (50530-12)
• Low DC protection level: < 3.0 kV (Uoc max = 900 V DC)
• 3 protection devices with 3 push-in terminals to 6 mm² pre-installed in the housing, to 41 A DC per terminal
• Polycarbonate housing (IP67), UV-resistant for the use outdoors, cable gland set and pressure balance plug included
If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!
• Varistor conductor, pluggable, with cut-off unit in error-resistant Y circuit to VDE 0100-712 (50530-12)
• Low DC protection level: < 3.0 kV (Uoc max = 900 V DC)
• 3 protection devices with 3 push-in terminals to 6 mm² pre-installed in the housing, to 41 A DC per terminal
• Polycarbonate housing (IP67), UV-resistant for the use outdoors, cable gland set and pressure balance plug included
If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!
Technical data

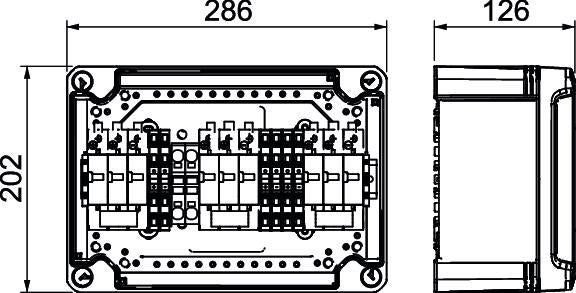

Dimensiuni
| Lăţimea | 286 mm |
|---|---|
| Înălţime | 202 mm |
Date tehnice
| Număr intrări | 2 |
|---|---|
| Formă a reţelei | DC |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP67 |
| Material carcasă componente de protecție la supratensiune | PC |
| Tip de intrare | Presetupă |
| adâncime | 126 mm |
| Clasă de încercare tip 2 | da |
| Grad de protecție IK | IK08 |
| Curent de trăsnet (10/350 μs) | 7 kA |
| Tensiune maximă de funcţionare continuă DC | 900 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Tip de montaj | montat în prealabil în carcasă |
| Potrivit pentru utilizare în exterior | da |
| Variantă | For 3 MPPT and with push-in terminal |
| Configuraţia rețelei DC | da |
| Temperatură operațională min. | -25 °C |
| Temperatură operațională max. | 60 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Timp de acţionare | <25 ns |
| Interval de temperatură aplicabil min. | -25 °C |
| Interval de temperatură aplicabil max. | 60 °C |
| Dimensiune | 900V DC |
| Numărul de intrări pentru cabluri | 19 |
| Grosimea maximă de intrare CC | 900 V |
| Protecția șirurilor | fără |
| Funcție de monitorizare | nu |
| Grosimea maxim de intrare per șir | 41 A |
| Grosimea maxim de ieșire | 41 A |
| Numărul de intrări de șiruri | 2 |
| Echipat cu separator de sarcină | nu |
| Număr MPPT | 3 |
| Intrări per MPPT | 2 |
| Ieșiri per MPPT | 1 |
Posibilităţi de conectare
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 0,5 mm² |
|---|---|
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 6 mm² |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. | 21 AWG |
| Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. | 10 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 10 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 21 AWG |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 8 AWG |
| Anschlussart Generatoranschlusskasten | Bloc terminal push-in |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 8,4583 kg CO2e / 1 Bucată |
|---|
