Jgheab din sârmă GR-Magic® 105 FT
Type GRM 105 100 FT
|Item no. 6002431
|EAN 4012196021239
Item no. / Type
Lungime
Lăţimea
Înălţime
Secţiune utilă
diametrul sârmei
Smallest selling unit: 3 m
3m
m
Description

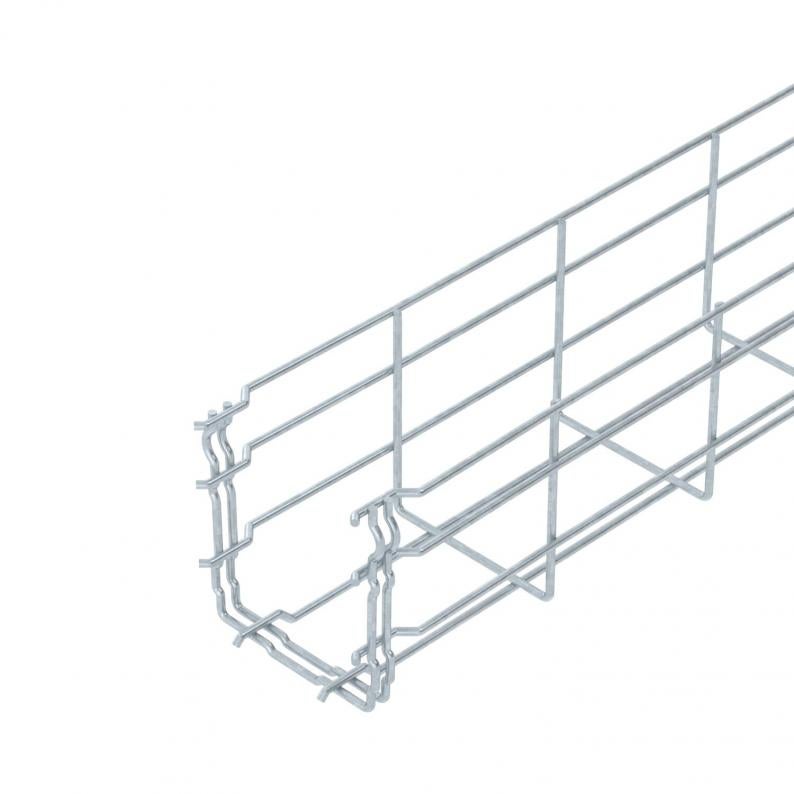

Jgheab din sârmă cu legătură profilată, cu înălţimea laturilor de 105 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

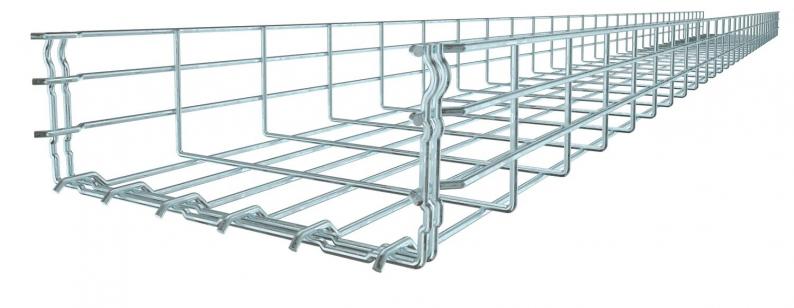

Pentru jgheabul din sârmă nu sunt necesare componente de legătură suplimentare; tronsoanele se îmbină direct. Dimensiunile ochiurilor sunt de 50 x 100 mm.
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 105 mm |
| Dimensiune B | 100 mm |
| Dimensiunea H | 108 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 82 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 8200 mm² |
| Perete despărțitor integrat | fără |
| Conector fără șuruburi | da |
| Formă profil | în formă U |
| Conform ROHS | da |
| diametrul sârmei | 3,9 mm |
| Dimensiune | 105x100x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria GRM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 0,8 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,55 kN/m |
| Distanţa dintre reazeme 2,0m | 0,37 kN/m |
| Distanţa dintre reazeme 2,5m | 0,27 kN/m |
| Distanţa dintre reazeme 3,0m | 0,25 kN/m |

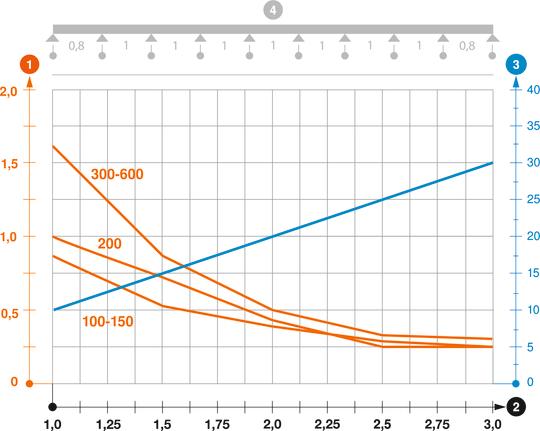

Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,1665 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 2,1665 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Accesorii pentru montaj
Article
Type
Item no.
Amount
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (7)
Declarații (4)
Certificate (5)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Secţiune utilă
diametrul sârmei
Item no.
GRM 105 100 FT
3000
100
105
nu
82
3,9
6002431
GRM 105 150 FT
3000
150
105
nu
130
3,9
6002433
GRM 105 200 FT
3000
200
105
nu
175
4,8
6002435
GRM 105 300 FT
3000
300
105
nu
268
4,8
6002437
GRM 105 400 FT
3000
400
105
nu
363
4,8
6002439
GRM 105 500 FT
3000
500
105
nu
459
4,8
6002443
GRM 105 600 FT
3000
600
105
nu
554
4,8
6002445
Lăţimea
Secţiune utilă
diametrul sârmei
GRM 105 100 FT
Item no.
6002431
Lungime
3000
Lăţimea
100
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
82
diametrul sârmei
3,9
GRM 105 150 FT
Item no.
6002433
Lungime
3000
Lăţimea
150
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
130
diametrul sârmei
3,9
GRM 105 200 FT
Item no.
6002435
Lungime
3000
Lăţimea
200
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
175
diametrul sârmei
4,8
GRM 105 300 FT
Item no.
6002437
Lungime
3000
Lăţimea
300
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
268
diametrul sârmei
4,8
GRM 105 400 FT
Item no.
6002439
Lungime
3000
Lăţimea
400
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
363
diametrul sârmei
4,8
GRM 105 500 FT
Item no.
6002443
Lungime
3000
Lăţimea
500
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
459
diametrul sârmei
4,8
GRM 105 600 FT
Item no.
6002445
Lungime
3000
Lăţimea
600
Înălţime
105
Menținerea în funcțiune
nu
Secţiune utilă
554
diametrul sârmei
4,8
