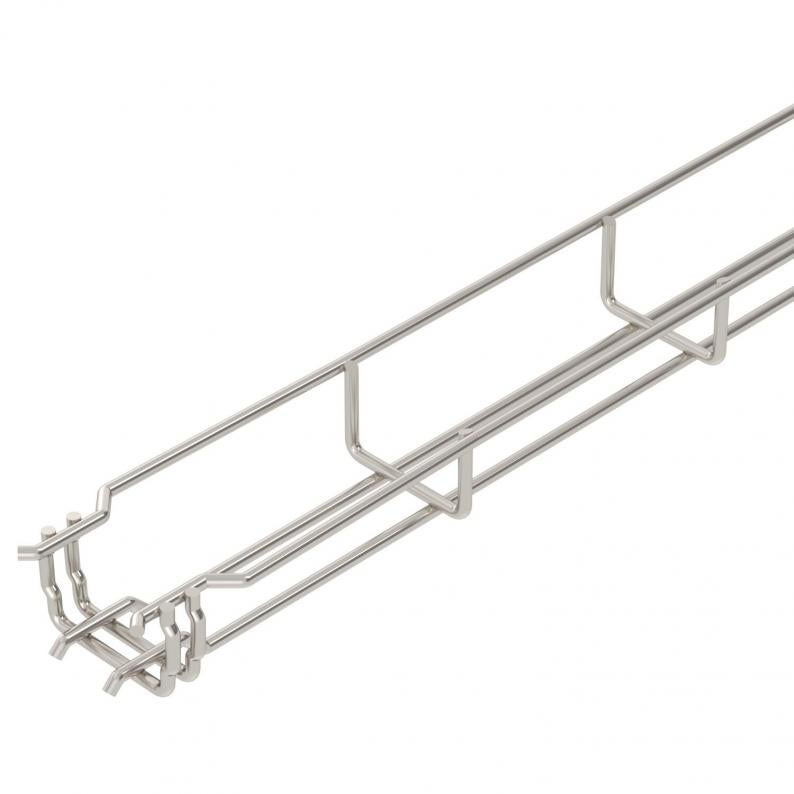

Jgheab din sârmă GR-Magic® 35 A2

Jgheab din sârmă GR-Magic® 35 A2

Type GRM 35 50 A2
|
Item no. 6000054
|
EAN 4012195650591
Show all variants
Item no. / Type
Lungime
Lăţimea
Înălţime
Secţiune utilă
diametrul sârmei

Smallest selling unit: 3 m

m

Description

Jgheab din sârmă cu piesă de îmbinare, înălţime 35 mm.

Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 35/50 = 20 x 100 mm).

  • Asociaţia întreprinderilor de electrotehnică, electronică, tehnică informaţională, asociaţie înregistrată, Germania
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime3000 mm
Lăţimea50 mm
Înălţime35 mm
Dimensiune B52 mm

Date tehnice

Menținerea în funcțiunenu
Execuţie legăturăpiesă de legătură integrată
Variantă pentru încărcări marinu
Secţiune utilă9,4 cm²
Oțel inoxidabil, băițuitda
Secţiune utilă1750 mm²
Perete despărțitor integratfără
Conector fără șuruburida
Formă profilîn formă U
Conform ROHSda
diametrul sârmei3,9 mm
Dimensiune35x50x3000
Suprafaţăluminos, reprelucrat
MaterialOţel superior, inoxidabil 1.4307
Culoareoţel inoxidabil
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorFixare prin clipsare
Serie produsSeria GRM

Încărcare

Distanţa dintre reazeme 1,0 m0,25 kN/m
Distanţa dintre reazeme 1,5m0,11 kN/m
Distanţa dintre reazeme 2,0m0,1 kN/m

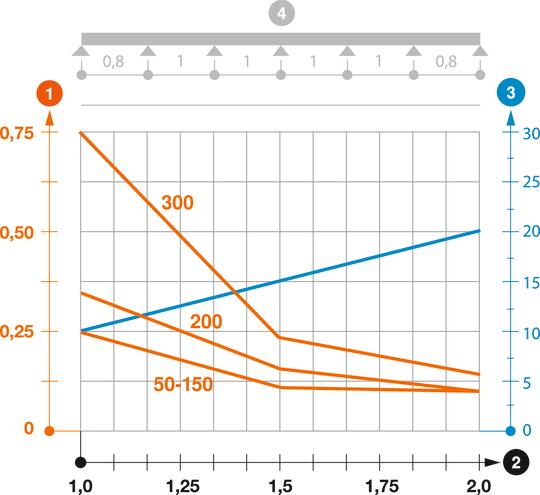

Diagramă încărcare jgheab din sârmă GR-Magic tip GRM 35

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă2,3088 kg CO2e / 1 Metru
CO₂ Footprint (GWP)2,3088 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Accesorii pentru sistem
Accesorii pentru montaj

Item no. 6016731

Legătură de colţ A2
Type
GEV 36 A2

Smallest selling unit: 20 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (7)
Declarații (5)
Certificate (3)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)

Variants

Lăţimea
Secţiune utilă
GRM 35 50 A2
Item no.
6000054
Lungime
3000
Lăţimea
50
Înălţime
35
Menținerea în funcțiune
nu
Secţiune utilă
9,4
diametrul sârmei
3,9
GRM 35 100 A2
Item no.
6000055
Lungime
3000
Lăţimea
100
Înălţime
35
Menținerea în funcțiune
nu
Secţiune utilă
23
diametrul sârmei
3,9
GRM 35 200 A2
Item no.
6000057
Lungime
3000
Lăţimea
200
Înălţime
35
Menținerea în funcțiune
nu
Secţiune utilă
50,1
diametrul sârmei
3,9
