Jgheab din sârmă GR-Magic® 35 G
Type GRM 35 50 G
|Item no. 6000060
|EAN 4012195624813
Item no. / Type
Lungime
Lăţimea
Înălţime
Secţiune utilă
diametrul sârmei
Smallest selling unit: 3 m
3m
m
Description

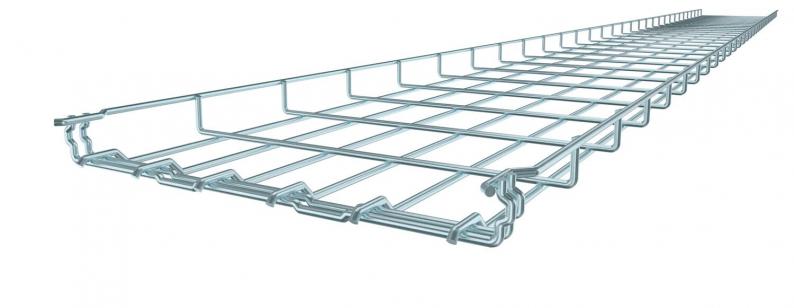

Mesh cable tray with shaped connector of side height 35 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.
Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 35/50 = 20 x 100 mm).
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 35 mm |
| Dimensiune B | 52 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 9,4 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 1750 mm² |
| Perete despărțitor integrat | fără |
| Conector fără șuruburi | da |
| Formă profil | în formă U |
| Conform ROHS | da |
| diametrul sârmei | 3,9 mm |
| Dimensiune | 35x50x3000 |
| Suprafaţă | zincat galvanic |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria GRM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 0,25 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,11 kN/m |
| Distanţa dintre reazeme 2,0m | 0,1 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,8706 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 0,8706 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Accesorii pentru montaj
Article
Type
Item no.
Amount
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (6)
Declarații (5)
Certificate (3)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Secţiune utilă
diametrul sârmei
Item no.
GRM 35 50 G
3000
50
35
nu
9,4
3,9
6000060
GRM 35 100 G
3000
100
35
nu
23
3,9
6000062
GRM 35 150 G
3000
150
35
nu
36,6
3,9
6000063
GRM 35 200 G
3000
200
35
nu
50,1
3,9
6000064
GRM 35 300 G
3000
300
35
nu
71,3
4,8
6000066
Lăţimea
Secţiune utilă
diametrul sârmei
GRM 35 50 G
Item no.
6000060
Lungime
3000
Lăţimea
50
Înălţime
35
Menținerea în funcțiune
nu
Secţiune utilă
9,4
diametrul sârmei
3,9
GRM 35 100 G
Item no.
6000062
Lungime
3000
Lăţimea
100
Înălţime
35
Menținerea în funcțiune
nu
Secţiune utilă
23
diametrul sârmei
3,9
GRM 35 150 G
Item no.
6000063
Lungime
3000
Lăţimea
150
Înălţime
35
Menținerea în funcțiune
nu
Secţiune utilă
36,6
diametrul sârmei
3,9
GRM 35 200 G
Item no.
6000064
Lungime
3000
Lăţimea
200
Înălţime
35
Menținerea în funcțiune
nu
Secţiune utilă
50,1
diametrul sârmei
3,9
GRM 35 300 G
Item no.
6000066
Lungime
3000
Lăţimea
300
Înălţime
35
Menținerea în funcțiune
nu
Secţiune utilă
71,3
diametrul sârmei
4,8
