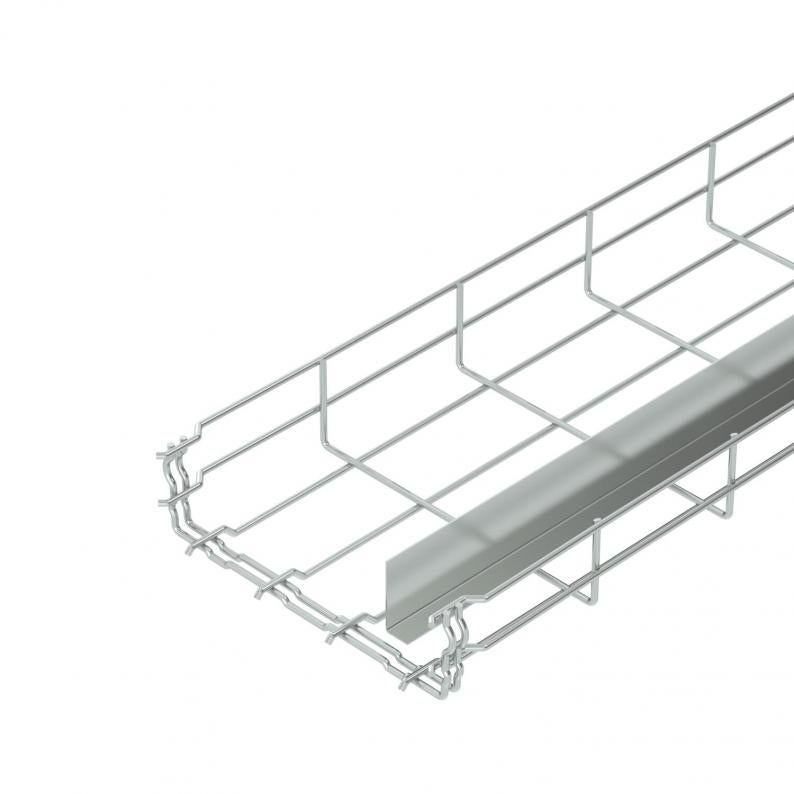

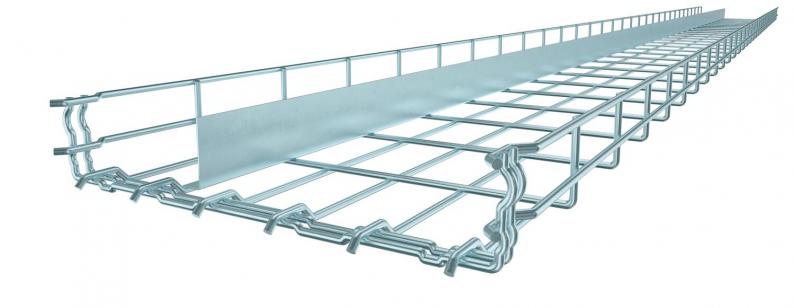

Jgheab din sârmă GR-Magic® 55 cu perete de separaţie

Type GRM-T 55 200 G

Item no. 6006455

EAN 4012196151219

Specificații (PDF)

Declarație de conformitate (PDF)

RoHS Declarație de conformitate (PDF)

REACH Declarație de conformitate (PDF)

Show all variants

Item no. / Type

6006455 / GRM-T 55 200 G

Lungime

3000 mm

Lăţimea

200 mm

Înălţime

55 mm

Menținerea în funcțiune

Secţiune utilă

87 cm²

diametrul sârmei

3,9 mm

Smallest selling unit: 3 m

Description

Jgheab din sârmă cu înălţimea de 55 mm, cu legătură profilată şi perete de separaţie sudat.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Dimensiunile ochiurilor sunt de 50 x 100 mm.

Technical data

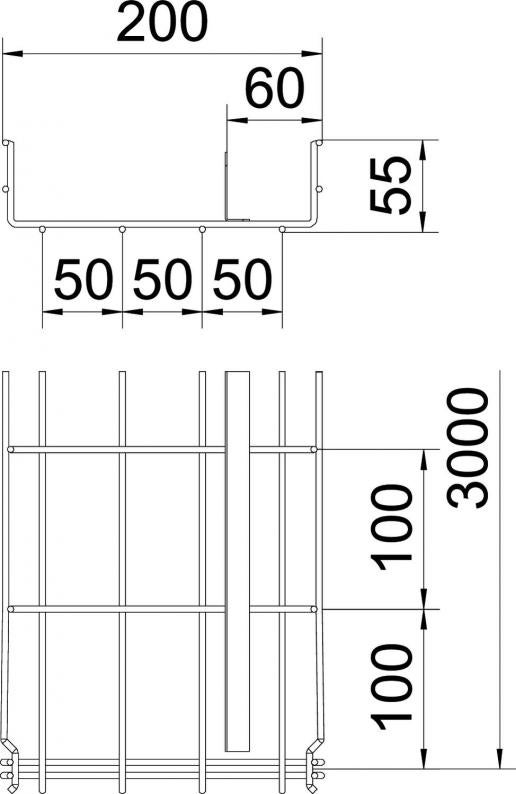

Dimensiuni

Lungime	3000 mm
Lăţimea	200 mm
Înălţime	55 mm
Dimensiune A	59,5 mm
Dimensiune B	200 mm
Dimensiunea H	58 mm

Date tehnice

Menținerea în funcțiune	nu
Execuţie legătură	piesă de legătură integrată
Variantă pentru încărcări mari	nu
Secţiune utilă	87 cm²
Oțel inoxidabil, băițuit	nu
Secţiune utilă	8700 mm²
Perete despărțitor integrat	una
Conector fără șuruburi	da
Formă profil	în formă U
Conform ROHS	da
diametrul sârmei	3,9 mm
Dimensiune	55x200x3000
Suprafaţă	zincat galvanic
Material	Oţel
Culoare	zinc
Tip test de încărcare conform IEC 61537	Tip II
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Serie produs	Seria GRM

Încărcare

Distanţa dintre reazeme 1,0 m	1 kN/m
Distanţa dintre reazeme 1,5m	0,6 kN/m
Distanţa dintre reazeme 2,0m	0,25 kN/m

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Environmental Data

Amprenta CO2 (GWP) de la leagăn la poartă	2,6733 kg CO2e / 1 Metru
CO₂ Footprint (GWP)	2,6733 kg CO₂e
Data determinării valorii CO2	2025-05-21T00:00:00.000+0200
Declared Unit	Metru
Declared Unit Quantity	1

Accessories

Accesorii pentru sistem

Accesorii pentru montaj

Item no. 6001846

Capac jgheab sârmă, blocabil FS

Type

DGRR 200 FS

Smallest selling unit: 3 m

Item no. 6016715

Legătură de colţ G

Type

GEV 36 G

Smallest selling unit: 20 Bucată

Bucată
