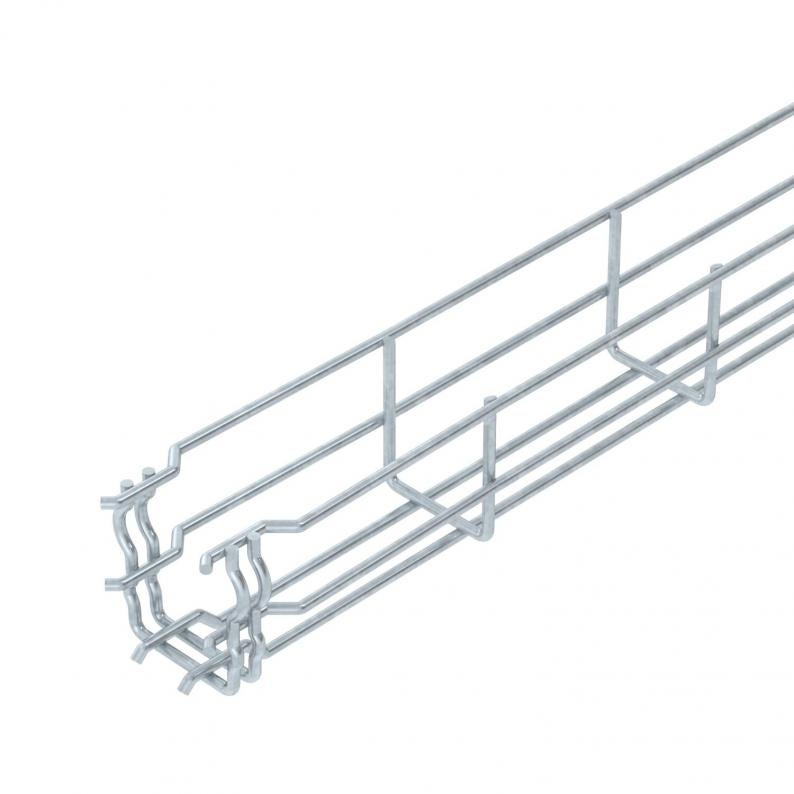

Jgheab din sârmă GR-Magic® 55 FT
Type GRM 55 50 FT
|Item no. 6001415
|EAN 4012195430940
Item no. / Type
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Secţiune utilă
diametrul sârmei
Smallest selling unit: 3 m
3m
m
Description
Jgheab din sârmă cu piesă de legătură profilată, cu înălţimea de 55 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB. Puteti găsi informatii detaliate cu privire la clasificarea UL în certificarea respectivă.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB. Puteti găsi informatii detaliate cu privire la clasificarea UL în certificarea respectivă.
Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 55/50 = 20 x 100 mm).
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 55 mm |
| Dimensiune B | 52 mm |
| Dimensiunea H | 58 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 16 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 1600 mm² |
| Perete despărțitor integrat | fără |
| Conector fără șuruburi | da |
| Formă profil | în formă U |
| Conform ROHS | da |
| diametrul sârmei | 3,9 mm |
| Dimensiune | 55x50x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Protecţie contra incendiului | Menținere în funcțiune construcție portantă specifică cablurilor |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria GRM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 0,35 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,2 kN/m |
| Distanţa dintre reazeme 2,0m | 0,1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,1 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,4752 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 1,4752 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Accesorii pentru sistem
Accesorii pentru montaj
Article
Type
Item no.
Amount
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (10)
Declarații (4)
Certificate (6)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Secţiune utilă
diametrul sârmei
Item no.
GRM 55 50 FT
3000
50
55
da
16
3,9
6001415
GRM 55 100 FT
3000
100
55
da
40
3,9
6001416
GRM 55 150 FT
3000
150
55
da
63
3,9
6001418
GRM 55 200 FT
3000
200
55
da
87
3,9
6001420
GRM 55 200 4.8FT
3000
200
55
da
87
4,8
6001421
GRM 55 300 FT
3000
300
55
da
129
4,8
6001424
GRM 55 400 FT
3000
400
55
da
175
4,8
6001428
GRM 55 500 FT
3000
500
55
nu
220
4,8
6001432
GRM 55 600 FT
3000
600
55
nu
265
4,8
6001436
Lăţimea
Menținerea în funcțiune
Secţiune utilă
diametrul sârmei
GRM 55 50 FT
Item no.
6001415
Lungime
3000
Lăţimea
50
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
16
diametrul sârmei
3,9
GRM 55 100 FT
Item no.
6001416
Lungime
3000
Lăţimea
100
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
40
diametrul sârmei
3,9
GRM 55 150 FT
Item no.
6001418
Lungime
3000
Lăţimea
150
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
63
diametrul sârmei
3,9
GRM 55 200 FT
Item no.
6001420
Lungime
3000
Lăţimea
200
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
87
diametrul sârmei
3,9
GRM 55 200 4.8FT
Item no.
6001421
Lungime
3000
Lăţimea
200
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
87
diametrul sârmei
4,8
GRM 55 300 FT
Item no.
6001424
Lungime
3000
Lăţimea
300
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
129
diametrul sârmei
4,8
GRM 55 400 FT
Item no.
6001428
Lungime
3000
Lăţimea
400
Înălţime
55
Menținerea în funcțiune
da
Secţiune utilă
175
diametrul sârmei
4,8
GRM 55 500 FT
Item no.
6001432
Lungime
3000
Lăţimea
500
Înălţime
55
Menținerea în funcțiune
nu
Secţiune utilă
220
diametrul sârmei
4,8
GRM 55 600 FT
Item no.
6001436
Lungime
3000
Lăţimea
600
Înălţime
55
Menținerea în funcțiune
nu
Secţiune utilă
265
diametrul sârmei
4,8
