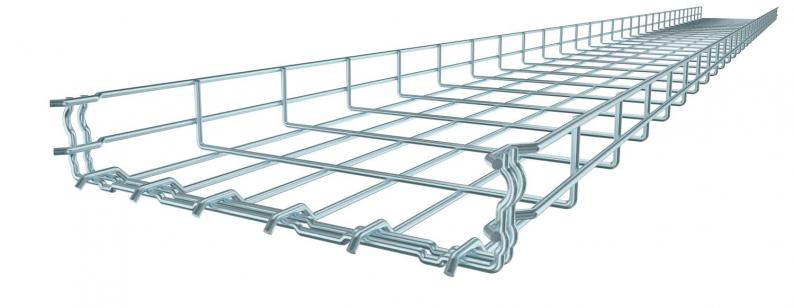

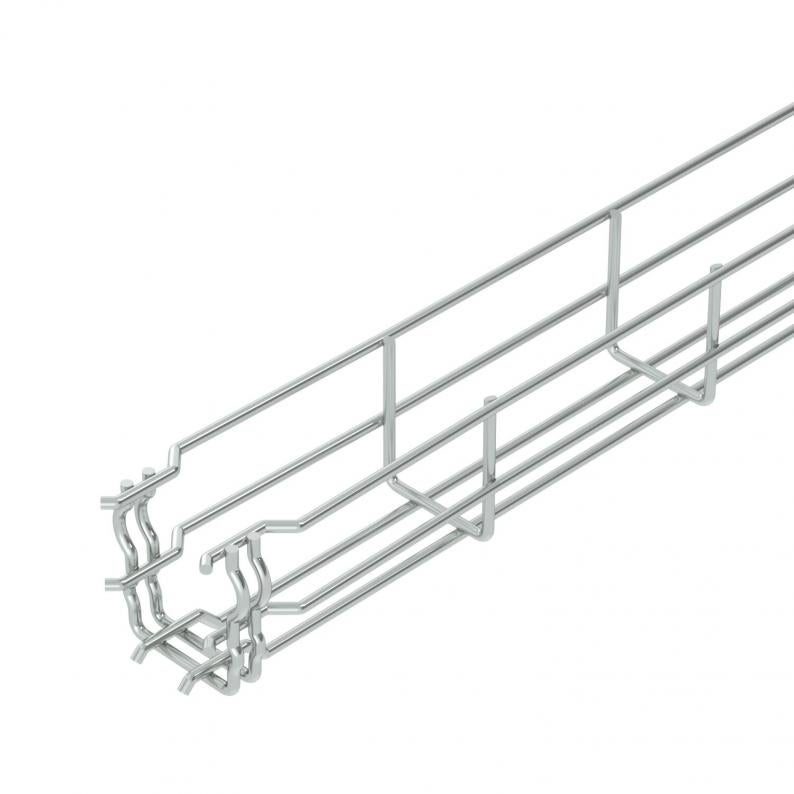

Jgheab din sârmă GR-Magic® 55 G
Smallest selling unit: 3 m
m
Description
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB. Puteti găsi informatii detaliate cu privire la clasificarea UL în certificarea respectivă.
Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 55/50 = 20 x 100 mm).
Geprüft für den Funtionserhalt nach DIN 4102 Teil 12 (Typ: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, Montageausführung und -parameter gemäß gültigem Prüfzeugniss).
Verificat pentru instalațiile suspendate de tavan rezistent la foc ( Tip: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, lățimea jgheabului 100-400 mm, rezistent 30 min, montajul și parametrii conform rapoartelor de rezistență la foc).
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 55 mm |
| Dimensiune B | 52 mm |
| Dimensiunea H | 58 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 16 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 1600 mm² |
| Perete despărțitor integrat | fără |
| Conector fără șuruburi | da |
| Formă profil | în formă U |
| Conform ROHS | da |
| diametrul sârmei | 3,9 mm |
| Dimensiune | 55x50x3000 |
| Suprafaţă | zincat galvanic |
| Material | Oţel |
| Culoare | zinc |
| Protecţie contra incendiului | Inserție plafoane antifoc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria GRM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 0,35 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,2 kN/m |
| Distanţa dintre reazeme 2,0m | 0,1 kN/m |
| Distanţa dintre reazeme 2,5m | 0,1 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,2752 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 1,2752 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
