Jgheab pentru cabluri RKS-Magic® 60 FS
Type RKSM 610 FS
|Item no. 6047611
|EAN 4012195390879
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description
RKSM 60 = Sistem raţional de jgheaburi pentru cabluri Magic cu înălţimea laturilor de 60 mm. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Perforația pentru suspensia directă a tijei filetate are un diametru de 11 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Technical data

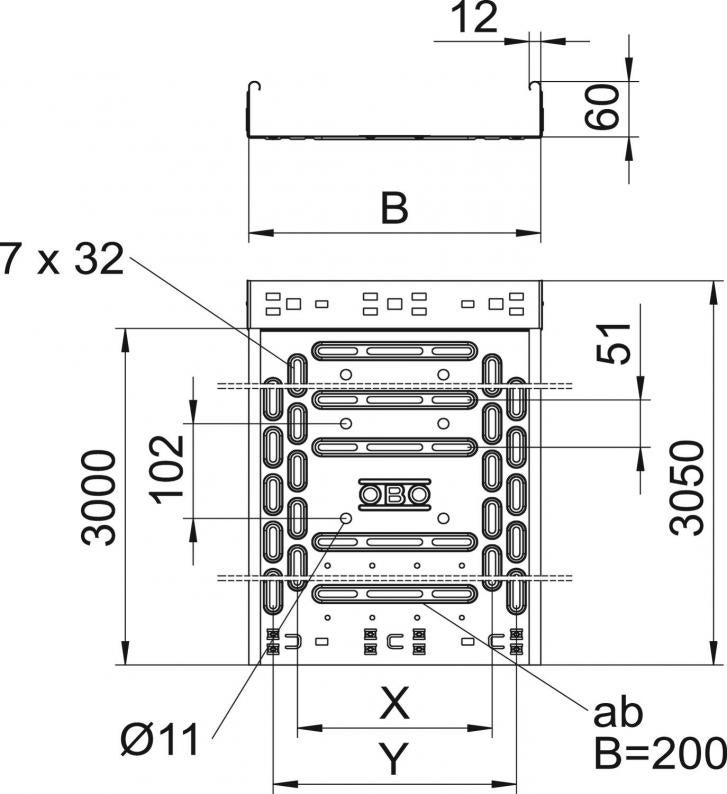

Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 60 mm |
| Dimensiune y | 50 mm |
| Dimensiune B | 100 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 58 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 0,75 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 5800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Perforația bazei | 1 |
| Dimensiune | 60x100x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Protecţie contra incendiului | Menținere în funcțiune construcție portantă specifică cablurilor, Inserție plafoane antifoc |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria RKSM |
Încărcare
| Distanţa dintre reazeme 1,0 m | 1,2 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 0,9 kN/m |
| Distanţa dintre reazeme 2,0m | 0,6 kN/m |
| Distanţa dintre reazeme 2,5m | 0,4 kN/m |
| Clasă de încărcare NEMA | 8AA |

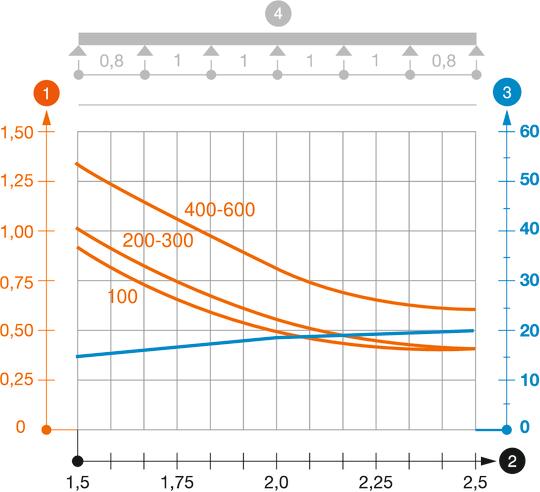

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| Amprenta CO2 (GWP) de la leagăn la poartă | 3,1844 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 3,1844 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metru |
| Declared Unit Quantity (LCA) | 1 |
