Jgheab pentru cabluri SKS-Magic® 60, FS
Type SKSM 620 FS
|Item no. 6059460
|EAN 4012195832508
Item no. / Type
Lungime
Lăţimea
Înălţime
Grosimea tablei
Smallest selling unit: 3 m
3m
m
Description
Sistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Technical data

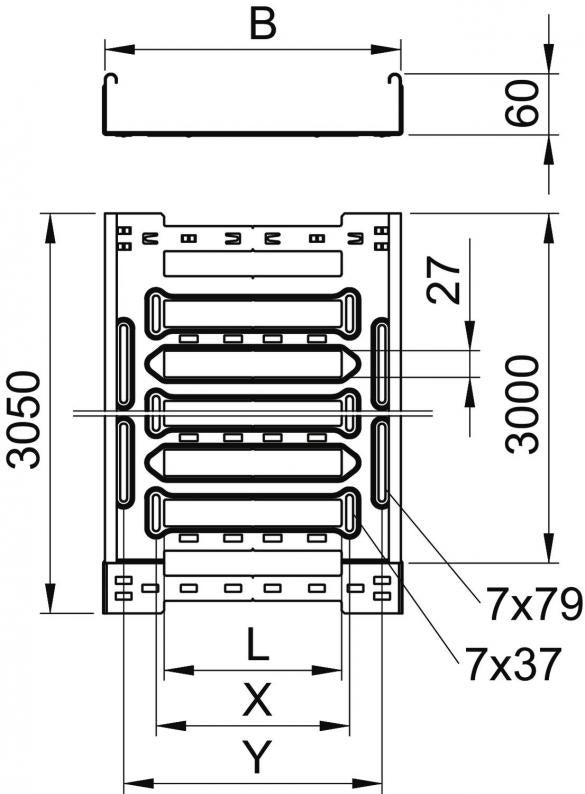

Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 60 mm |
| Dimensiune y | 162 mm |
| Dimensiune L | 80 mm |
| Dimensiune B | 200 mm |
| Dimensiune x | 96 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 118 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 11800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 60x200x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Utilizare instalație de pulverizare | da |
| Protecţie contra incendiului | Inserție plafoane antifoc |
| Atenuare magnetică datorată ecranării cu capac | 50 dB |
| Atenuare magnetică datorată ecranării fără capac | 20 dB |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria SKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,25 kN/m |
| Distanţa dintre reazeme 2,5m | 1,58 kN/m |
| Distanţa dintre reazeme 3,0m | 1 kN/m |
| Clasă de încărcare NEMA | 8B |

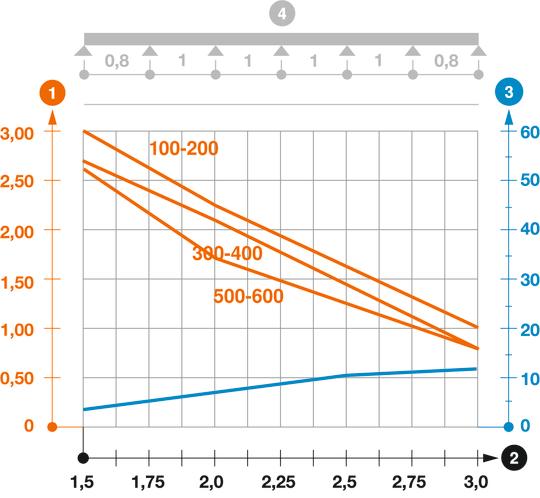

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Environmental Data
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| Amprenta CO2 (GWP) de la leagăn la poartă | 9,278 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 9,278 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metru |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
KTSMV 620 FS
6068918
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Item no. 6068918
Set de legături longitudinale Magic FSType
KTSMV 620 FS
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (5)
Declarații (5)
Certificate (3)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Înălţime
Menținerea în funcțiune
Grosimea tablei
Suprafaţă
Material
Culoare
Item no.
SKSM 610 FS
3050
100
60
nu
1,5
zincat în bandă
Oţel
zinc
6059456
SKSM 620 FS
3050
200
60
nu
1,5
zincat în bandă
Oţel
zinc
6059460
SKSM 630 FS
3050
300
60
nu
1,5
zincat în bandă
Oţel
zinc
6059462
SKSM 640 FS
3050
400
60
nu
1,5
zincat în bandă
Oţel
zinc
6059464
SKSM 650 FS
3050
500
60
nu
1,5
zincat în bandă
Oţel
zinc
6059466
SKSM 660 FS
3050
600
60
nu
1,5
zincat în bandă
Oţel
zinc
6059468
