Jgheaburi pentru susţinerea corpurilor de iluminat FS

Jgheaburi pentru susţinerea corpurilor de iluminat FS

Type LTR 6000 FS
|
Item no. 6055812
|
EAN 4012196943937
Show all variants
Item no. / Type
Lungime
Lăţimea
Grosimea tablei

Smallest selling unit: 6 m

m

Description

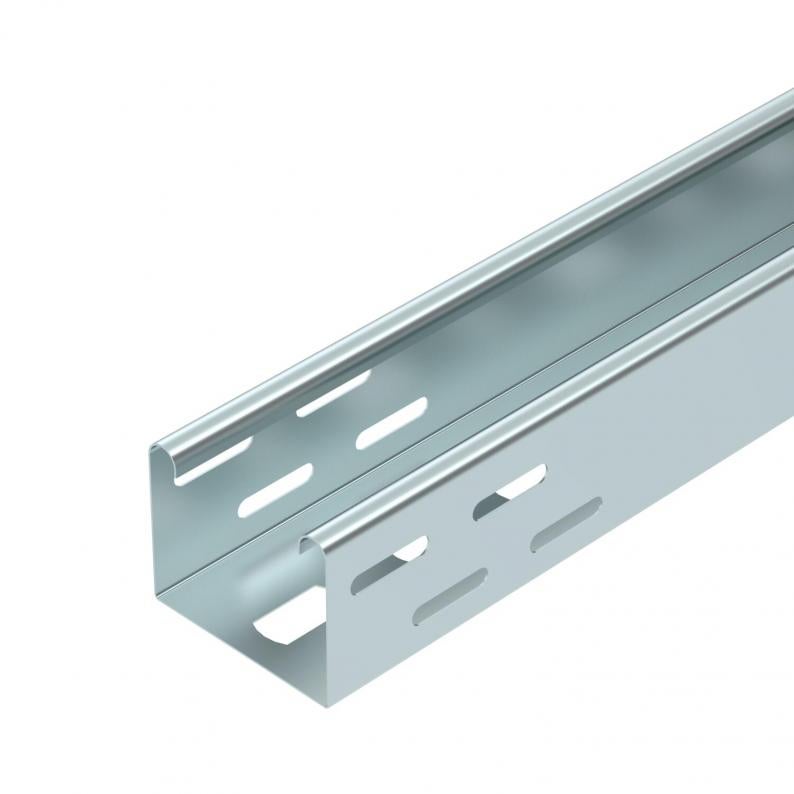

Jgheab pentru susţinerea corpurilor de iluminat cu baza perforată pentru fixarea corpurilor de iluminat şi pentru trecerea conductorilor.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

În cazul execuţiei în alb este vorba de o acoperire a suprafeţei vizibile.

  • Atenuare magnetică datorată ecranării
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Jgheab pentru cabluri, înălţimea laturilor 60 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime6000 mm
Lăţimea75 mm
Înălţime60 mm

Date tehnice

Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Secţiune utilă42 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei0,75 mm
Perforație de montaj în bazăda
Dimensiune60x75x6000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc
Tip test de încărcare conform IEC 61537Tip II
Tip de conector pentru sistemul de susținere a cablurilorînșurubat

Încărcare

Distanţa dintre reazeme 1,5m0,8 kN/m
Distanţa dintre reazeme 2,0m0,55 kN/m
Distanţa dintre reazeme 2,5m0,35 kN/m
Distanţa dintre reazeme 3,0m0,25 kN/m

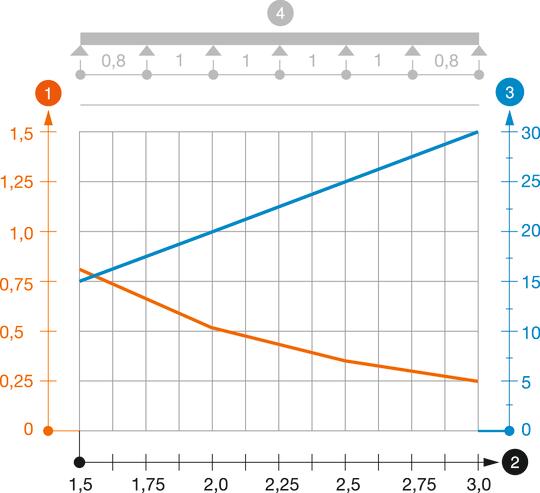

Diagramă de încărcare jgheab pentru susţinerea corpurilor de iluminat tip LTR

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă2,8026 kg CO2e / 1 Metru

Accessories

Accesorii pentru sistem

Item no. 6052029

Capac cu zăvoare FS
Type
DRL 075 FS

Smallest selling unit: 3 m

m

Type
RV 607 FS

Smallest selling unit: 10 Bucată

Bucată

Type
MAH LTR FS

Smallest selling unit: 25 Bucată

Bucată

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (2)
Declarații (4)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (4)
Date 3D materiale de descărcat (1)

Variants

Lungime

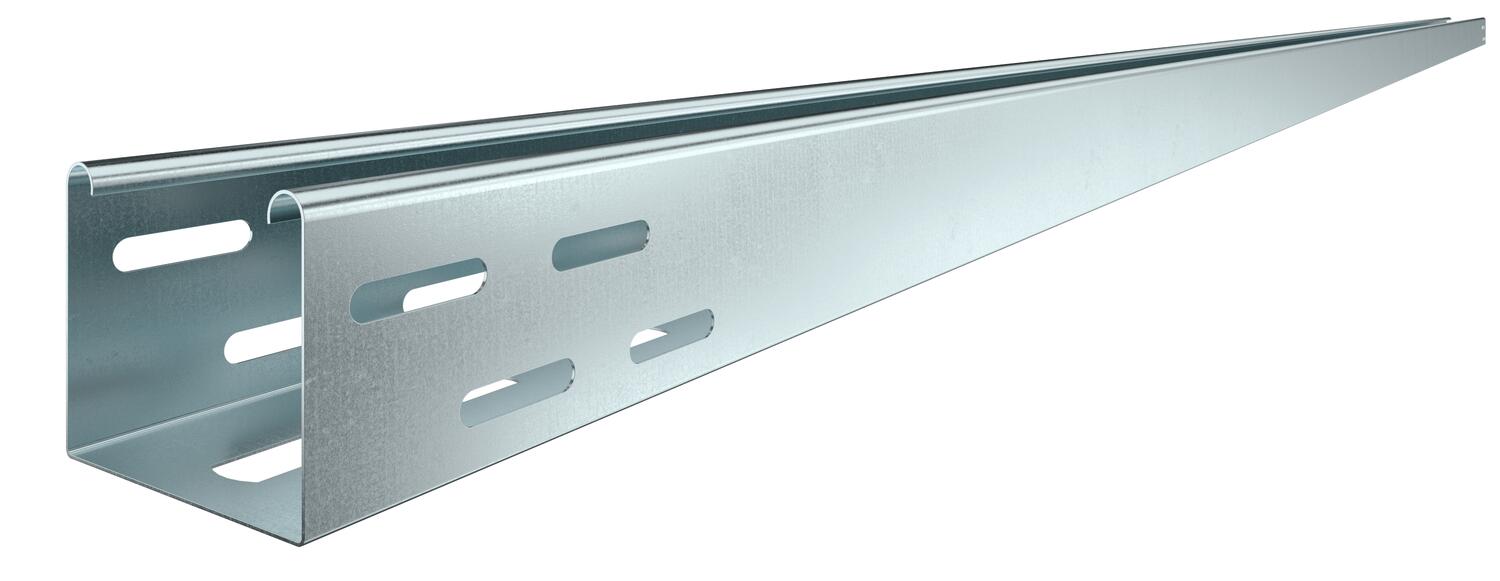

LTR 3000 FS
Item no.
6055810
Lungime
3000
Lăţimea
75
Grosimea tablei
0,75
Suprafaţă
zincat în bandă
Material
Oţel
LTR 6000 FS
Item no.
6055812
Lungime
6000
Lăţimea
75
Grosimea tablei
0,75
Suprafaţă
zincat în bandă
Material
Oţel
