Pod de cabluri cu traversă Z, Standard FT
Type SLZ 100 FT
|Item no. 7098132
|EAN 4012195708032
Item no. / Type
Lungime
Lăţimea
grosimea lonjeronului
Smallest selling unit: 3 m
3m
m
Description

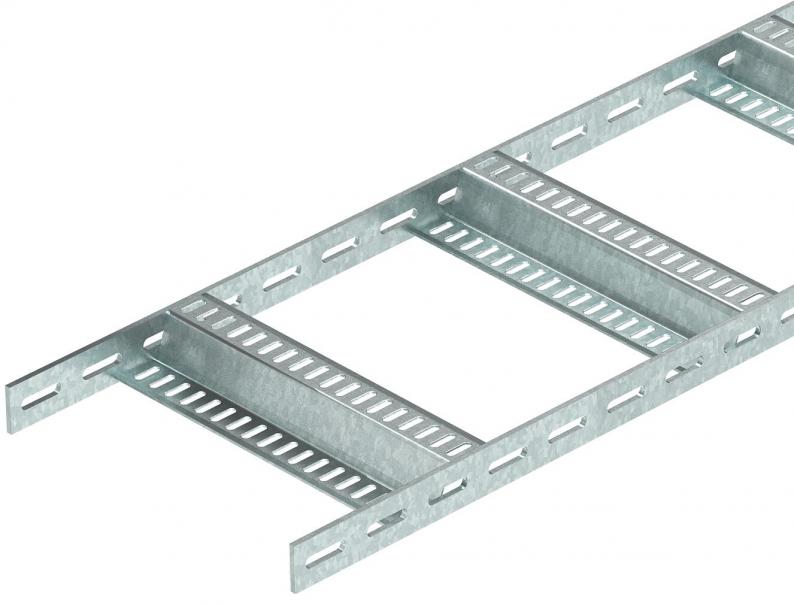

Pod de cabluri pentru încărcări ușoare, pentru constructii navale, cu perete lateral perforat având înăltimea laturii de 35 mm cu traverse Z sudate perforate. Capacitate de încărcare testată în conformitate cu IEC împreună cu conectorul SLV.
Podul de cabluri pentru constructii navale, inclusiv fitinguri, este disponibil la cerere și în variantă din otel inoxidabil. Vopsit în culorile RAL disponibile.
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 100 mm |
| Înălţime | 40 mm |
| Dimensiune B | 110 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Oțel inoxidabil, băițuit | nu |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | sudat |
| Dimensiune | 40x100 |
| grosimea lonjeronului | 5 mm |
| Dimensiune | 40x110x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
Încărcare
| Distanţa dintre reazeme 1,5m | 2,8 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,75 kN/m |
| Distanţa dintre reazeme 2,5m | 1 kN/m |
| Distanţa dintre reazeme 3,0m | 0,6 kN/m |

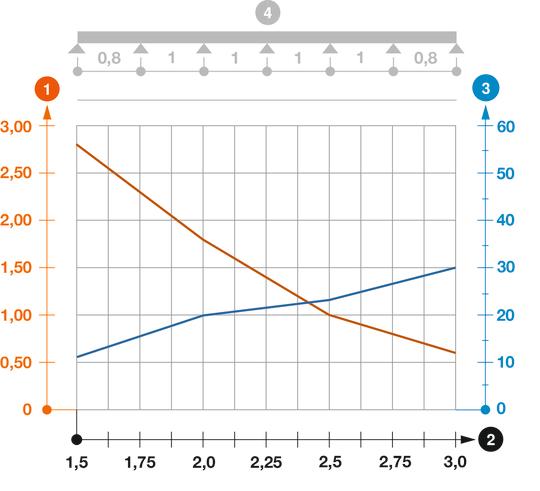

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Schema de încărcare la procedeul de efectuare a probelor
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,8595 kg CO2e / 1 Metru |
|---|
Accessories
Accesorii pentru montaj
Article
Type
Item no.
Amount
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (3)
Declarații (5)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Menținerea în funcțiune
grosimea lonjeronului
Item no.
SLZ 100 FT
3000
100
nu
5
7098132
SLZ 200 FT
3000
200
nu
5
7098134
SLZ 300 FT
3000
300
nu
5
7098136
SLZ 400 FT
3000
400
nu
5
7098138
SLZ 500 FT
3000
500
nu
5
7098140
