Pod de cabluri LG 110, 6 m VS FS

Pod de cabluri LG 110, 6 m VS FS

Type LG 113 VS 6 FS
|
Item no. 6216445
|
EAN 4012195065319
Show all variants
Item no. / Type
Lungime
Lăţimea
grosimea lonjeronului

Smallest selling unit: 6 m

m

Description

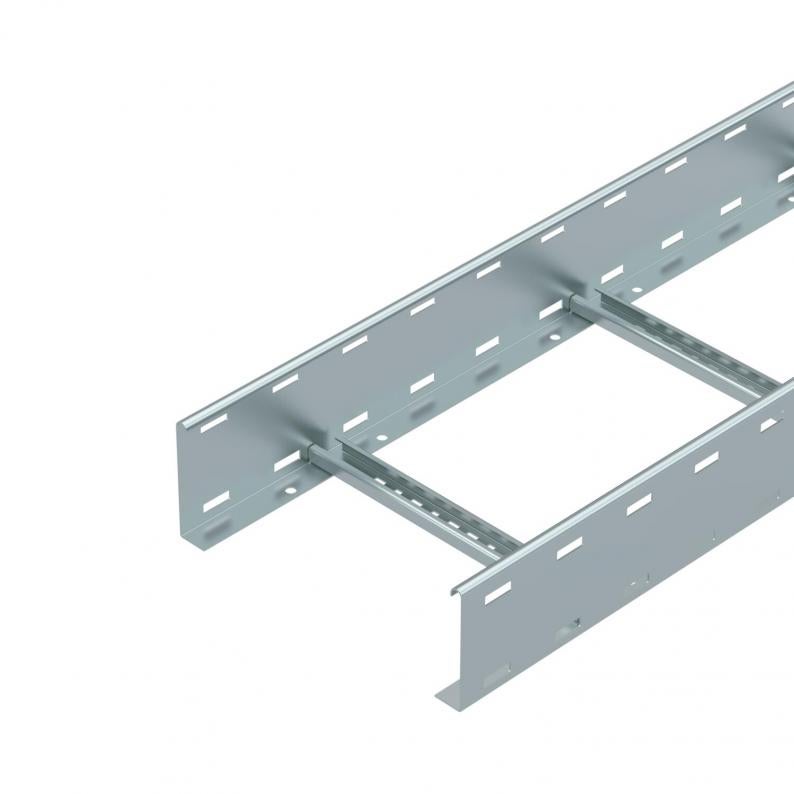

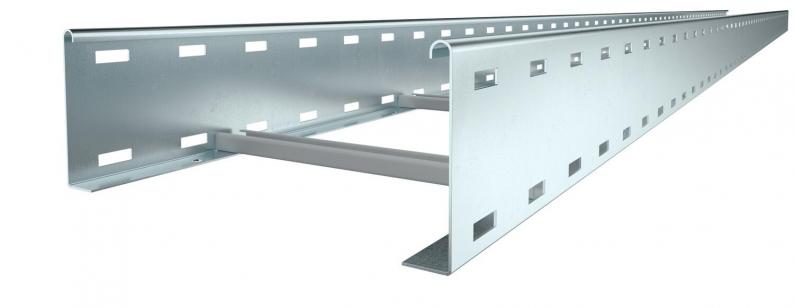

Pod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Podul de cabluri se livrează pliat.

Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".

  • Atenuare magnetică datorată ecranării
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri, înălţimea laturilor 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

Dimensiuni

Lungime6000 mm
Lăţimea300 mm
Înălţime110 mm
Dimensiune B300 mm
Dimensiunea fantei traversei16,50

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marinu
Secţiune utilă283 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă28300 mm²
Distanţa dintre traverse300 mm
Variantă traverseProfil perforat
Execuţie lonjeron lateralprofil plat
Fixare traversănituită înfundată
Dimensiune110x300x6000
grosimea lonjeronului1,5 mm
Dimensiune110x300x6000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc

Încărcare

Distanţa dintre reazeme 2,0m3,1 kN/m
Distanţa dintre reazeme 2,5m2 kN/m
Distanţa dintre reazeme 3,0m1,4 kN/m
Distanţa dintre reazeme 3,5m0,9 kN/m
Distanţa dintre reazeme 4,0m0,65 kN/m
Distanţa dintre reazeme 4,5m0,55 kN/m
Distanţa dintre reazeme 5,0m0,5 kN/m
Distanţa dintre reazeme 6,0m0,15 kN/m
Diagramă încărcare pod de cabluri tip LG 110 VS

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă9,5934 kg CO2e / 1 Metru
