Pod de cabluri LG 110, 6 m VS FT
Type LG 112 VS 6 FT
|Item no. 6216465
|EAN 4012195065371
Item no. / Type
Lungime
Lăţimea
grosimea lonjeronului
Smallest selling unit: 6 m
6m
m
Description

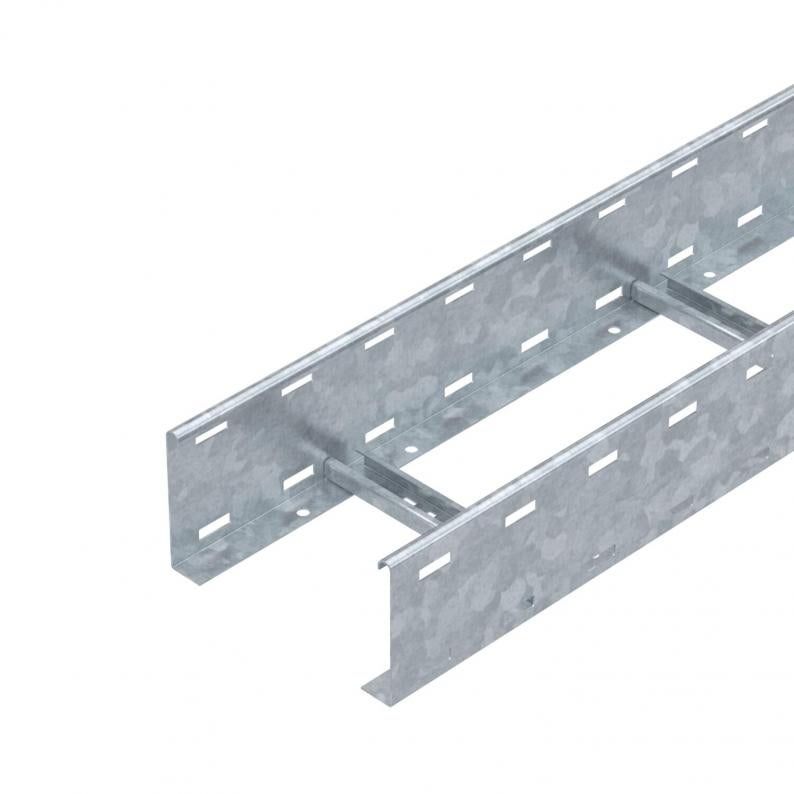

Pod de cabluri cu lonjeron perforat cu înălţimea 110 mm cu traverse din profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056 o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
Technical data
Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 110 mm |
| Dimensiune B | 200 mm |
| Dimensiunea fantei traversei | 16,50 |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 188 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 18800 mm² |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | nituită înfundată |
| Dimensiune | 110x200x6000 |
| grosimea lonjeronului | 1,5 mm |
| Dimensiune | 110x200x6000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
Încărcare
| Distanţa dintre reazeme 2,0m | 3,1 kN/m |
|---|---|
| Distanţa dintre reazeme 2,5m | 2 kN/m |
| Distanţa dintre reazeme 3,0m | 1,4 kN/m |
| Distanţa dintre reazeme 3,5m | 0,9 kN/m |
| Distanţa dintre reazeme 4,0m | 0,65 kN/m |
| Distanţa dintre reazeme 4,5m | 0,55 kN/m |
| Distanţa dintre reazeme 5,0m | 0,5 kN/m |
| Distanţa dintre reazeme 6,0m | 0,15 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 8,7567 kg CO2e / 1 Metru |
|---|
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
Item no. 6216548
Legătură longitudinală FTType
LVG 110 FT
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (4)
Declarații (5)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Menținerea în funcțiune
grosimea lonjeronului
Suprafaţă
Material
Item no.
LG 112 VS 6 FT
6000
200
nu
1,5
= zincat prin imersie
Oţel
6216465
LG 113 VS 6 FT
6000
300
nu
1,5
= zincat prin imersie
Oţel
6216468
LG 114 VS 6 FT
6000
400
nu
1,5
= zincat prin imersie
Oţel
6216471
LG 115 VS 6 FT
6000
500
nu
1,5
= zincat prin imersie
Oţel
6216474
LG 116 VS 6 FT
6000
600
nu
1,5
= zincat prin imersie
Oţel
6216477
