Pod de cabluri LG 45, 3 m FS
Type LG 450 NS 3 FS
|Item no. 6200517
|EAN 4012195063537
Item no. / Type
Lungime
Lăţimea
grosimea lonjeronului
This item is a discontinued product!
Smallest selling unit: 3 m
3m
m
Description

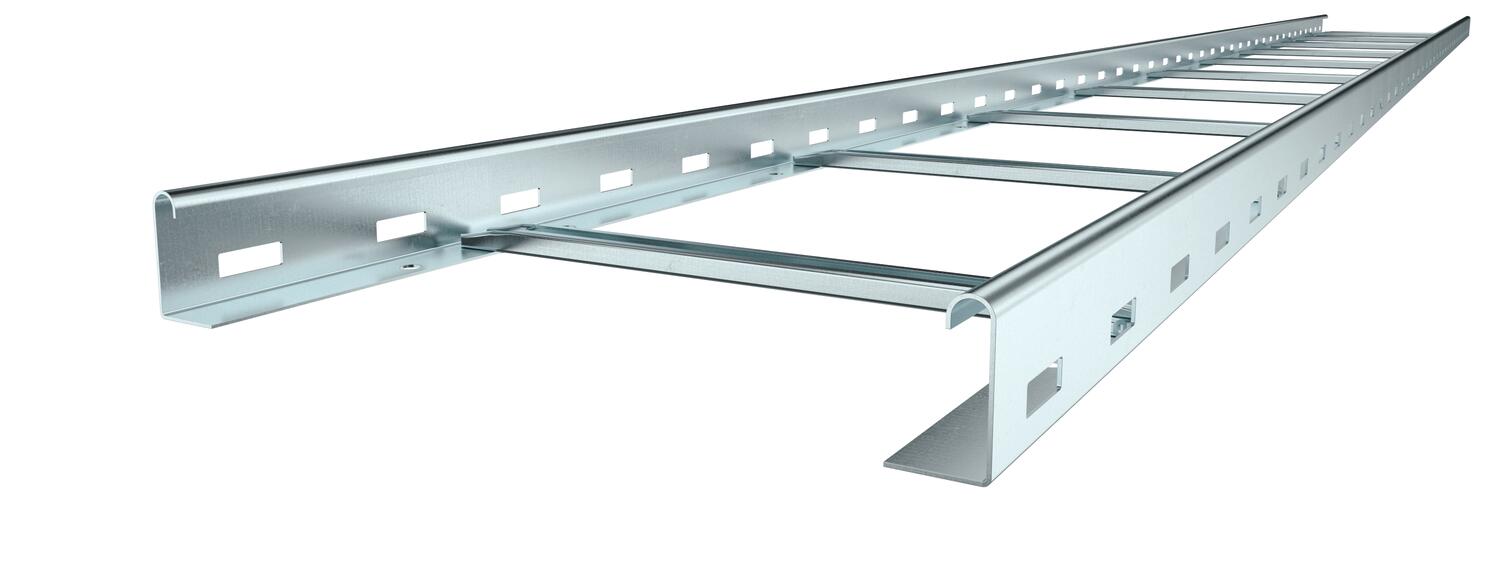

Pod de cabluri cu lonjeron perforat cu înălţimea 45 mm cu traverse profil C nituite.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056/N o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 500 mm |
| Înălţime | 45 mm |
| Dimensiune B | 500 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 173 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 17300 mm² |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | nituită înfundată |
| Versiunea peretelui lateral | Profil (deschis) |
| Dimensiune | 45x500x3000 |
| grosimea lonjeronului | 1,25 mm |
| Dimensiune | 45x500x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,8 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 1,4 kN/m |
| Distanţa dintre reazeme 2,5m | 1 kN/m |
| Distanţa dintre reazeme 3,0m | 0,55 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 5,753 kg CO₂e / 1 Metru |
|---|
