Poduri de cabluri pentru încărcări mari WKLG 110
Type WKLG 1140 A2
|Item no. 6311210
|EAN 4012195037309
Item no. / Type
6311210 / WKLG 1140 A2
Lungime
6000 mm
Lăţimea
400 mm
Menținerea în funcțiune
nu
grosimea lonjeronului
2 mm
Smallest selling unit: 6 m
6m
m
Description

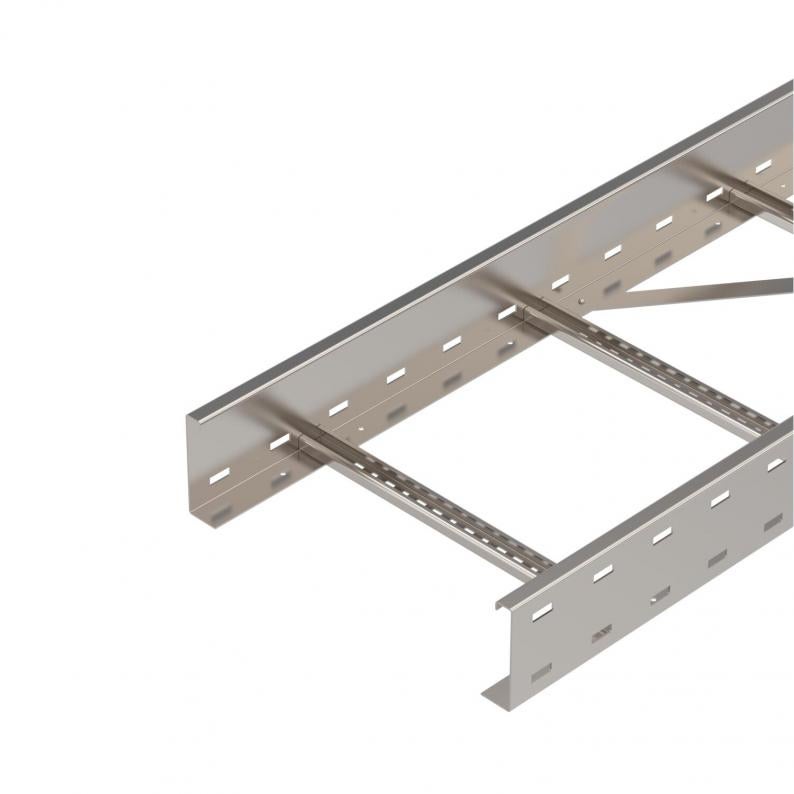

Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Legăturile longitudinale tip WRVL 110 se comandă separat
Technical data

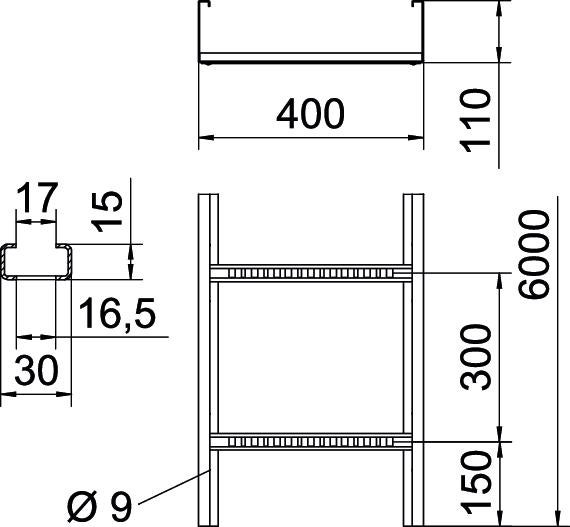

Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 110 mm |
| Dimensiune L | 6000 mm |
| Dimensiune B | 400 mm |
| Dimensiunea fantei traversei | 17,00 |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | da |
| Secţiune utilă | 376 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 37600 mm² |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | Profil (deschis) |
| Fixare traversă | complet nituit |
| Dimensiune | 110x400 |
| grosimea lonjeronului | 2 mm |
| Dimensiune | 110x400x6000 |
| Suprafaţă | luminos, reprelucrat |
| Material | Oţel superior, inoxidabil 1.4307 |
| Culoare | oţel inoxidabil |
Încărcare
| Distanţa dintre reazeme 3,0m | 2,3 kN/m |
|---|---|
| Distanţa dintre reazeme 3,5m | 2,25 kN/m |
| Distanţa dintre reazeme 4,0m | 2,1 kN/m |
| Distanţa dintre reazeme 4,5m | 1,83 kN/m |
| Distanţa dintre reazeme 5,0m | 1,5 kN/m |
| Distanţa dintre reazeme 6,0m | 1 kN/m |
| Distanţa dintre reazeme 7,0m | 0,7 kN/m |

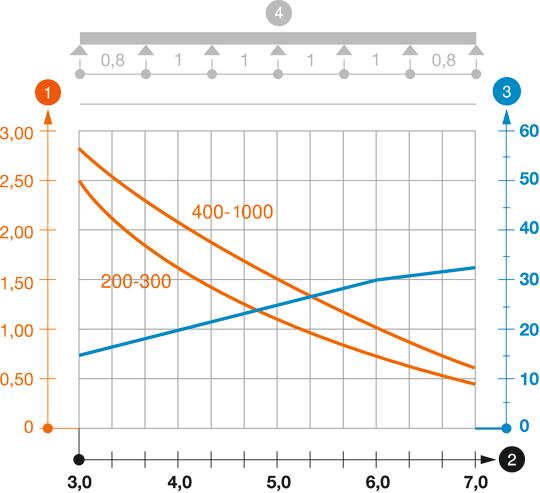

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 30,6951 kg CO2e / 1 Metru |
|---|
