Poduri de cabluri pentru încărcări mari WKLG 110 FS

Poduri de cabluri pentru încărcări mari WKLG 110 FS

Type WKLG 1120 FS
|
Item no. 6311008
|
EAN 4012196883035
Show all variants
Item no. / Type
Lungime
Lăţimea
grosimea lonjeronului

Smallest selling unit: 6 m

m

Description

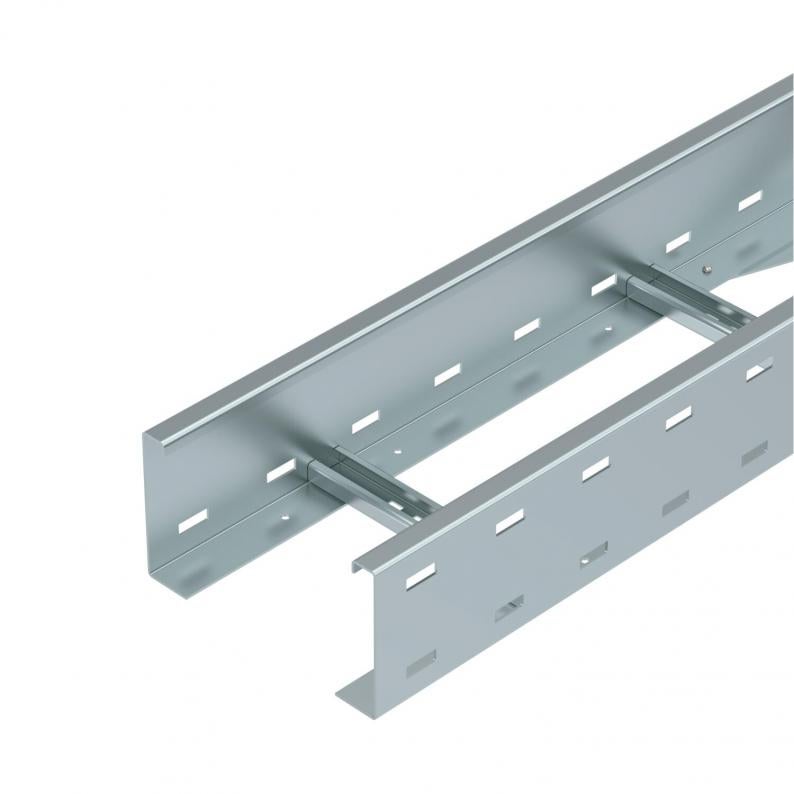

Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Legăturile longitudinale tip WRVL 110 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri pentru încărcări mari, înălţimea laturilor 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

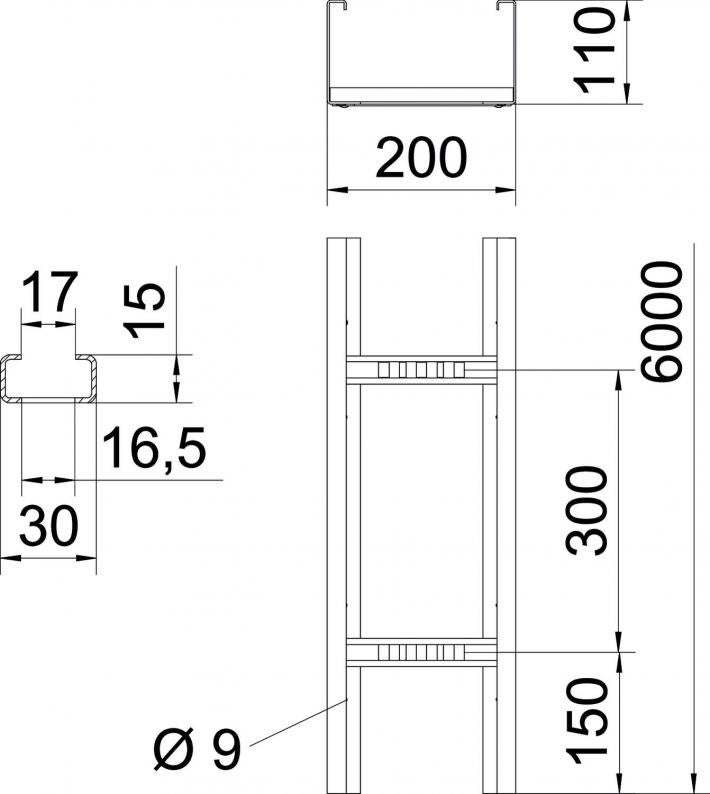

Dimensiuni

Lungime6000 mm
Lăţimea200 mm
Înălţime110 mm
Dimensiune L6000 mm
Dimensiune B200 mm
Dimensiunea fantei traversei17,00

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marida
Secţiune utilă186 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă18600 mm²
Variantă traverseProfil perforat
Execuţie lonjeron lateralProfil (deschis)
Fixare traversăcomplet nituit
Dimensiune110 x 200
grosimea lonjeronului2 mm
Dimensiune110x200x6000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc

Încărcare

Distanţa dintre reazeme 3,0m2,5 kN/m
Distanţa dintre reazeme 3,5m1,98 kN/m
Distanţa dintre reazeme 4,0m1,6 kN/m
Distanţa dintre reazeme 4,5m1,31 kN/m
Distanţa dintre reazeme 5,0m1,1 kN/m
Distanţa dintre reazeme 6,0m0,8 kN/m
Distanţa dintre reazeme 7,0m0,4 kN/m
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKLG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă13,5242 kg CO2e / 1 Metru

Accessories

Accesorii pentru sistem
Type
WRVL 110 FS

Smallest selling unit: 2 Bucată

Bucată

Item no. 6091377

Eclisă unghiulară FS
Type
WRWVK 110 FS

Smallest selling unit: 2 Bucată

Bucată

Item no. 6310398

Capac de protecţie
Type
SKHW 110 OR

Smallest selling unit: 20 Pereche

Pereche

Downloads

0 selected

Specificații (1)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variants

Lăţimea
WKLG 1120 FS
Item no.
6311008
Lungime
6000
Lăţimea
200
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1130 FS
Item no.
6311012
Lungime
6000
Lăţimea
300
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1140 FS
Item no.
6311016
Lungime
6000
Lăţimea
400
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1150 FS
Item no.
6311020
Lungime
6000
Lăţimea
500
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1160 FS
Item no.
6311024
Lungime
6000
Lăţimea
600
Menținerea în funcțiune
nu
grosimea lonjeronului
2
