Poduri de cabluri pentru încărcări mari WKLG 110 FT

Poduri de cabluri pentru încărcări mari WKLG 110 FT

Type WKLG 1130 FT
|
Item no. 6311063
|
EAN 4012196883394
Show all variants
Item no. / Type
Lungime
Lăţimea
grosimea lonjeronului

Smallest selling unit: 6 m

m

Description

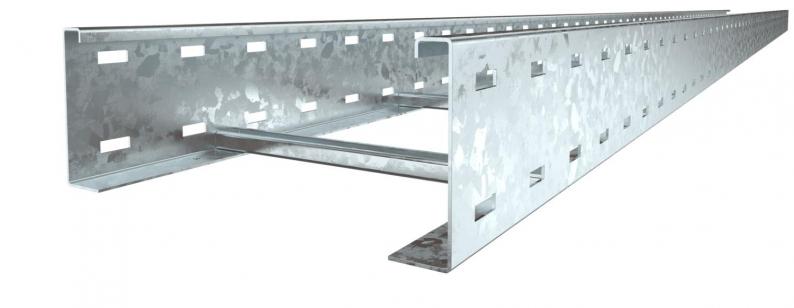

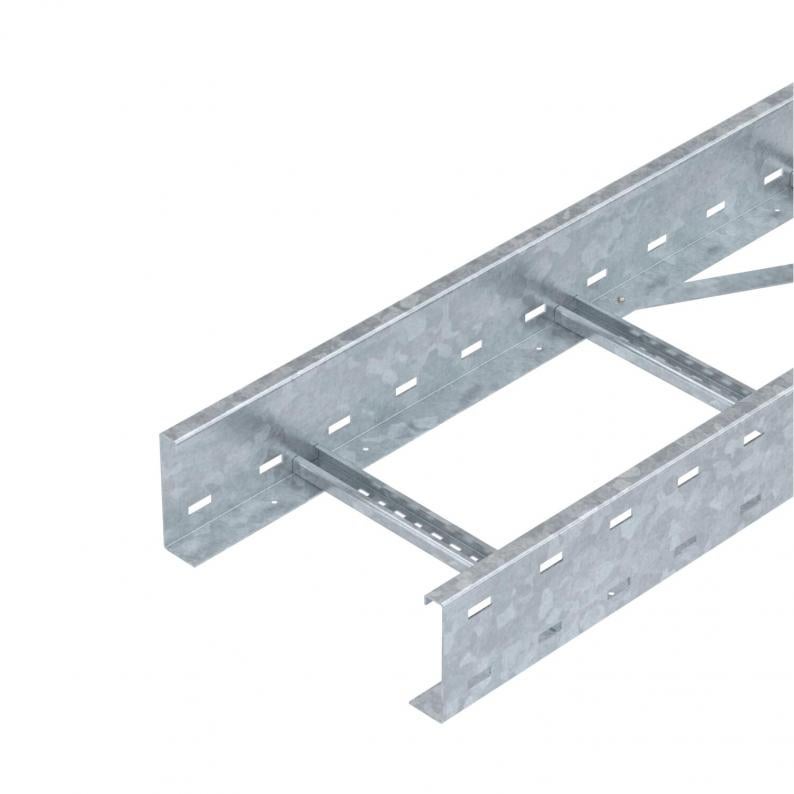

Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.


Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Legăturile longitudinale tip WRVL 110 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri pentru încărcări mari, înălţimea laturilor 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

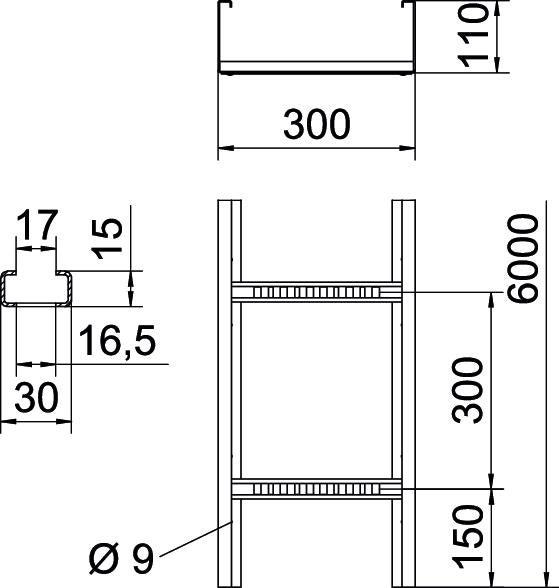

Dimensiuni

Lungime6000 mm
Lăţimea300 mm
Înălţime110 mm
Dimensiune L6000 mm
Dimensiune B300 mm
Dimensiunea fantei traversei17,00

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marida
Secţiune utilă281 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă28100 mm²
Variantă traverseProfil perforat
Execuţie lonjeron lateralProfil (deschis)
Fixare traversăcomplet nituit
Dimensiune110 x 300
grosimea lonjeronului2 mm
Dimensiune110x300x6000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc

Încărcare

Distanţa dintre reazeme 3,0m2,5 kN/m
Distanţa dintre reazeme 3,5m1,98 kN/m
Distanţa dintre reazeme 4,0m1,6 kN/m
Distanţa dintre reazeme 4,5m1,31 kN/m
Distanţa dintre reazeme 5,0m1,1 kN/m
Distanţa dintre reazeme 6,0m0,8 kN/m
Distanţa dintre reazeme 7,0m0,4 kN/m
Diagramă de încărcare a jgheabului de cabluri pentru încărcări mari tip WKLG 110

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă13,1501 kg CO2e / 1 Metru
