Poduri de cabluri pentru încărcări mari WKLG 160 FS

Poduri de cabluri pentru încărcări mari WKLG 160 FS

Type WKLG 1660 FS
|
Item no. 6227074
|
EAN 4012196169337
Show all variants
Item no. / Type
Lungime
Lăţimea
grosimea lonjeronului

Smallest selling unit: 6 m

m

Description

Pod de cabluri pentru încărcări mari cu lonjeron perforat cu înălţimea laturii de 160 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.

Legăturile longitudinale tip WRV 160 se comandă separat

  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
  • Pod de cabluri pentru încărcări mari, înălţimea laturilor 160 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

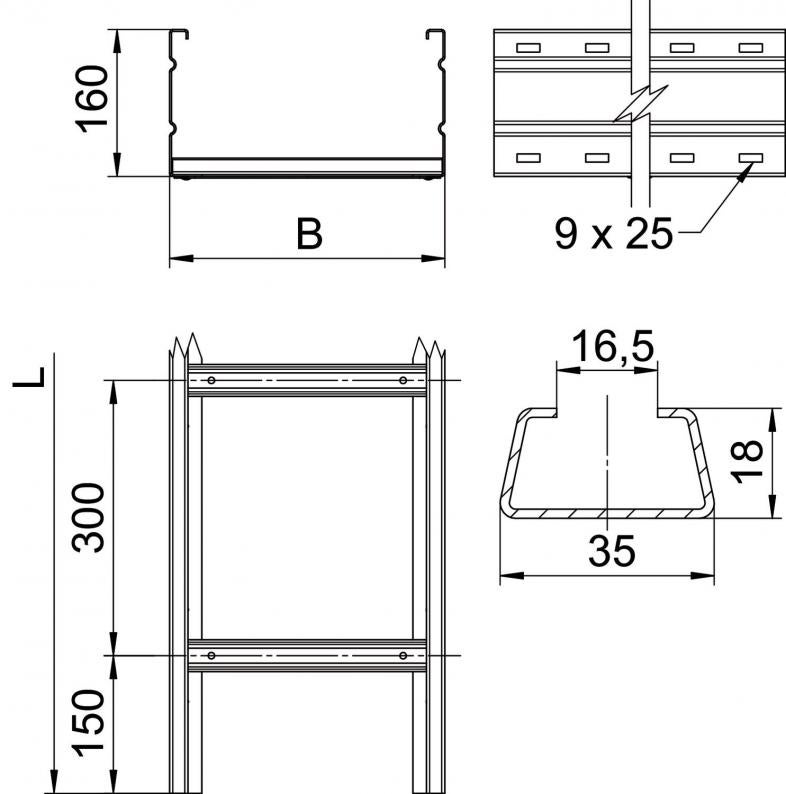

Dimensiuni

Lungime6000 mm
Lăţimea600 mm
Înălţime160 mm
Dimensiune L6000 mm
Dimensiune B600 mm
Dimensiunea fantei traversei16,50

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Variantă pentru încărcări marida
Secţiune utilă857 cm²
Oțel inoxidabil, băițuitnu
Secţiune utilă85700 mm²
Variantă traverseProfil neperforat
Fixare traversăcomplet nituit
Dimensiune160 x 600
grosimea lonjeronului2 mm
Dimensiune160x600x6000
Suprafaţăzincat în bandă
MaterialOţel
Culoarezinc

Încărcare

Distanţa dintre reazeme 3,0m3 kN/m
Distanţa dintre reazeme 3,5m2,73 kN/m
Distanţa dintre reazeme 4,0m2,5 kN/m
Distanţa dintre reazeme 4,5m2,24 kN/m
Distanţa dintre reazeme 5,0m2 kN/m
Distanţa dintre reazeme 6,0m1,6 kN/m
Distanţa dintre reazeme 7,0m1,3 kN/m
Distanţa dintre reazeme 8,0m1 kN/m
Diagramă încărcare pod de cabluri pentru încărcări mari de tipul WKLG 160

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă20,594 kg CO2e / 1 Metru
