Protecţie medie şi fină pentru sisteme cu conductori bifilari 12 V

Protecţie medie şi fină pentru sisteme cu conductori bifilari 12 V

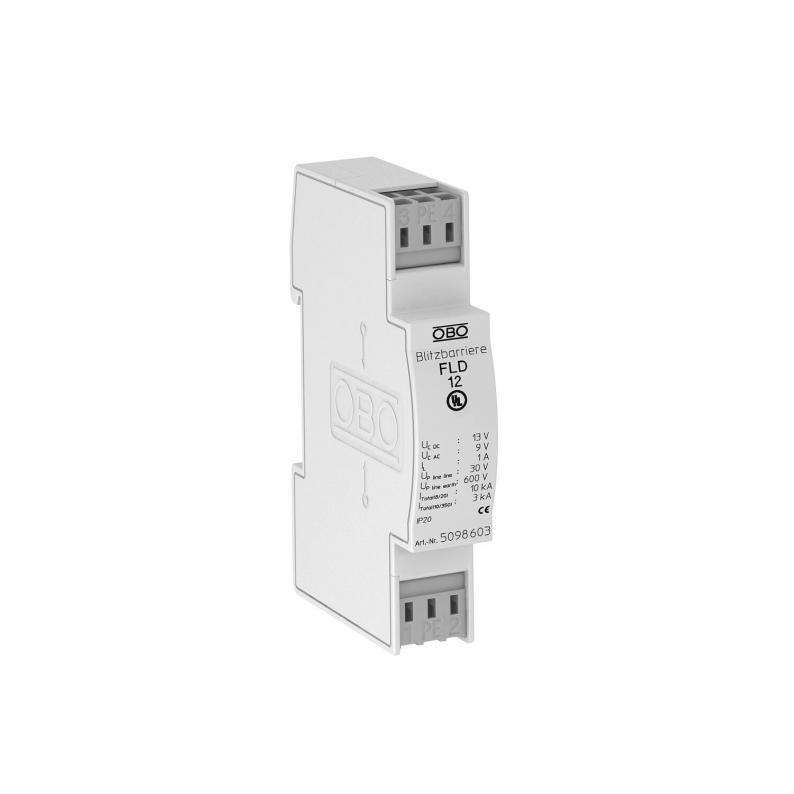

Type FLD 12
|
Item no. 5098603
|
EAN 4012195578376
Show all variants
Item no. / Type
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC

Smallest selling unit: 1 Bucată

Bucată

Description

Protecţie la supratensiune pentru utilizarea în tehnica de măsurare, control şi reglaj

• Protecţie medie şi fină

• Execuţie standard pentru sisteme cu conductori bifilari

• Circuit de protecţie în două trepte

• Cu cleme de conectare uşor de utilizat, fără şuruburi

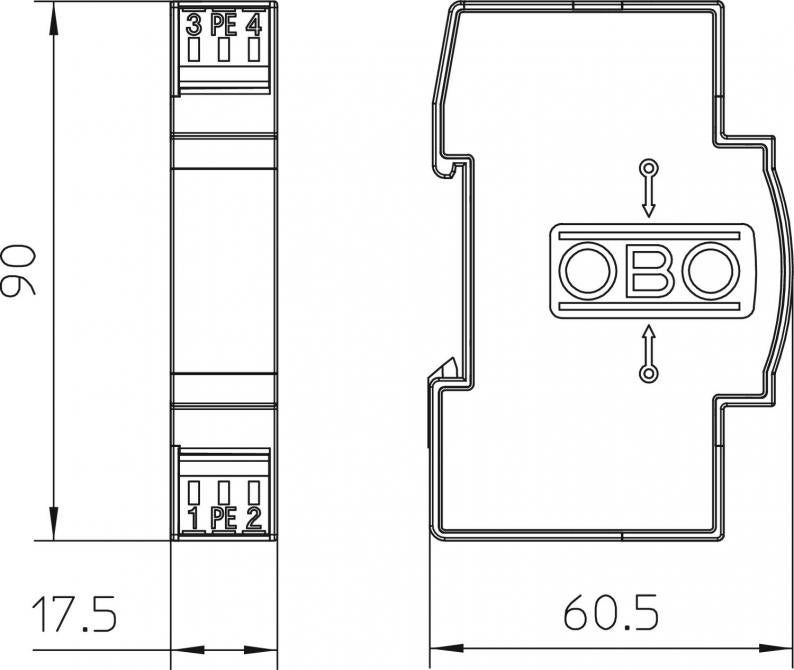

• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului

• Cu decuplare ohmică în ramura longitudinală

Utilizare: montaj universal pe şine profil omega de 35 mm în orice tablou electric standard.
  • Underwriters Laboratories Inc., USA
  • 5 ani garanţie
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Trecere de la LPZ 0 la 3
  • Instalaţii de măsurare, comandă şi reglare
  • Instalarea expertizei electrotehnice
  • CO₂ footprint (PCF)
  • Packaging without plastic

Technical data

Date tehnice

Număr poli2
Contact pentru instalaţia de telecomunicaţiinu
Sistem de conectareClemă
Nivel de protecţie conductor/conductor<30 V
Nivel de protecţie conductor - pământ<600 V
Tip de protecţieIP20
Normă de verificareIEC 61643-21
Capacitate (conductor-conductor)<10 nF
Capacitate (conductor-pământ)<1 nF
Legare la pământ prin:Clemă
Execuţie verificată în caz de explozienu
Rezistenţa izolaţiei>1 MΩ
Conexiune la ecrannu
Inductantă serială per cale120 µH ± 20 %
Durata de impuls conductor-conductorC1: 1 kV / 0,5 kA (8/20µs)
Durata de impuls conductor- pământC2: 10 kV / 5 kA (8/20µs)
Curent total de impuls (10/350)D1: 3 kA
Curent total de impuls (8/20)10 kA
Curent de încărcare nominal DC1 A
Curent de încărcare nominal AC0,7 A
Tensiune maximă de funcţionare continuă AC9 V
Tensiune maximă de funcţionare continuă DC13 V
Curent nominal de descărcare (8/20 µs)5 kA
CertificăriUL
Frecvenţă limită0,18 MHz
SPD conform IEC 61643-21Clasa I+II+III / D1+C2+C1
KategorieTyp 1+2+3 / D1+C2+C1
CP nr.0→3
Curent de impuls1,5 kA
Atenuare de inserție (Insertion loss)3 dB @ 180 kHz dB
Unitate de împărţire TE (17,5 mm)1
Secțiune transversală a conductorului rigid max.2,5 mm²
Secțiunea transversală a conductorului multifilar min.0,14 mm²
Secțiunea transversală a conductorului multifilar max.2,5 mm²
Interval de temperatură aplicabil min.-40 °C
Interval de temperatură aplicabil max.80 °C
Dimensiune12V AC

Posibilităţi de conectare

Secțiune transversală a conductorului rigid min.0,14 mm²
Secțiune transversală a conductorului flexibil min.0,14 mm²
Secțiune transversală a conductorului flexibil max.2,5 mm²

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă0,2713 kg CO2e / 1 Bucată

Downloads

0 selected

Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)

Variants

Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
FLD 5
Item no.
5098600
Număr poli
2
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
5
Tensiune maximă de funcţionare continuă DC
8
FLD 12
Item no.
5098603
Număr poli
2
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
9
Tensiune maximă de funcţionare continuă DC
13
FLD 24
Item no.
5098611
Număr poli
2
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
19
Tensiune maximă de funcţionare continuă DC
28
FLD 48
Item no.
5098630
Număr poli
2
Sistem de conectare
Clemă
Tensiune maximă de funcţionare continuă AC
37
Tensiune maximă de funcţionare continuă DC
53
