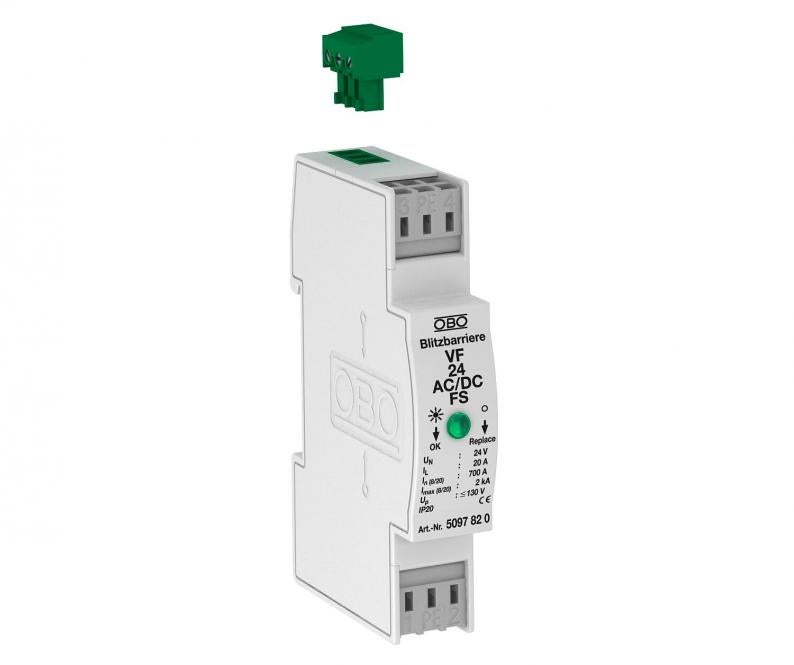

Protecţie MSR (măsură, control, reglare) pentru alimentare cu energie electrică cu 2 poli cu semnalizare la distanţă 24 V CA/CC

Type VF24-AC/DC-FS

Item no. 5097820

EAN 4012195578185

Specificații (PDF)

Declarație de conformitate (PDF)

undefined

Show all variants

Item no. / Type

5097820 / VF24-AC/DC-FS

Tip de protecţie

IP20

Tensiune maximă de funcţionare continuă AC

34 V

Tensiune maximă de funcţionare continuă DC

46 V

Legarea polilor

Smallest selling unit: 1 Bucată

Bucată

Description

Protecţia fină a reţelei / protectie la supratensiune tip 3 conform EN 61643-11 cu semnalizare la distantă

• Cu contact de comutare fără potential pentru semnalizare la distantă, pentru monitorizare functionare

• Potrivit pentru sisteme cu tensiune continuă şi alternativă

• Cu afişaj optic al funcţionării

• Cu cleme de conectare uşor de montat, fără şuruburi

• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului

• Circuit Y

Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard

Technical data

Date tehnice

Număr de poli	3
Formă a reţelei	altele
Aerisit	nu
Semnalizare în interiorul aparatului	optică
Nivel de protecţie conductor/conductor	<160 V
Nivel de protecţie conductor - pământ	<1200 V
Tip de protecţie	IP20
Semnalizare la distanţă	da
Clasă de încercare tip 3	da
Tensiune nominală AC (50 / 60 Hz)	24 V
Nivel de protectie (L-N)	≤1000
Tensiune maximă de funcţionare continuă AC	34 V
Tensiune maximă de funcţionare continuă DC	46 V
Curent nominal de descărcare (8/20 µs)	0,7 kA
Legarea polilor	2
Tip de montaj	Şină omega 35 mm
Valoare max. a protectiei la suprasarcină	16
Curent nominal de încărcare (clemă de intrare/ieşire)	20 A
Temperatură operațională min.	-40 °C
Temperatură operațională max.	80 °C
SPD conform IEC 61643-1	clasa III
Clasa de solicitare conform EN 61643-11	Bridă tip 3
CP nr.	2→3
Curent maxim de descărcare (8/20 μs)	2 kA
Timp de acţionare	<25 ns
Siguranţă maximă	16 A
Interval de temperatură aplicabil min.	-40 °C
Interval de temperatură aplicabil max.	80 °C
Dimensiune	24V AC

Posibilităţi de conectare

Contacte FM	comutator
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	0,14 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2,5 mm²

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă	0,2757 kg CO2e / 1 Bucată
