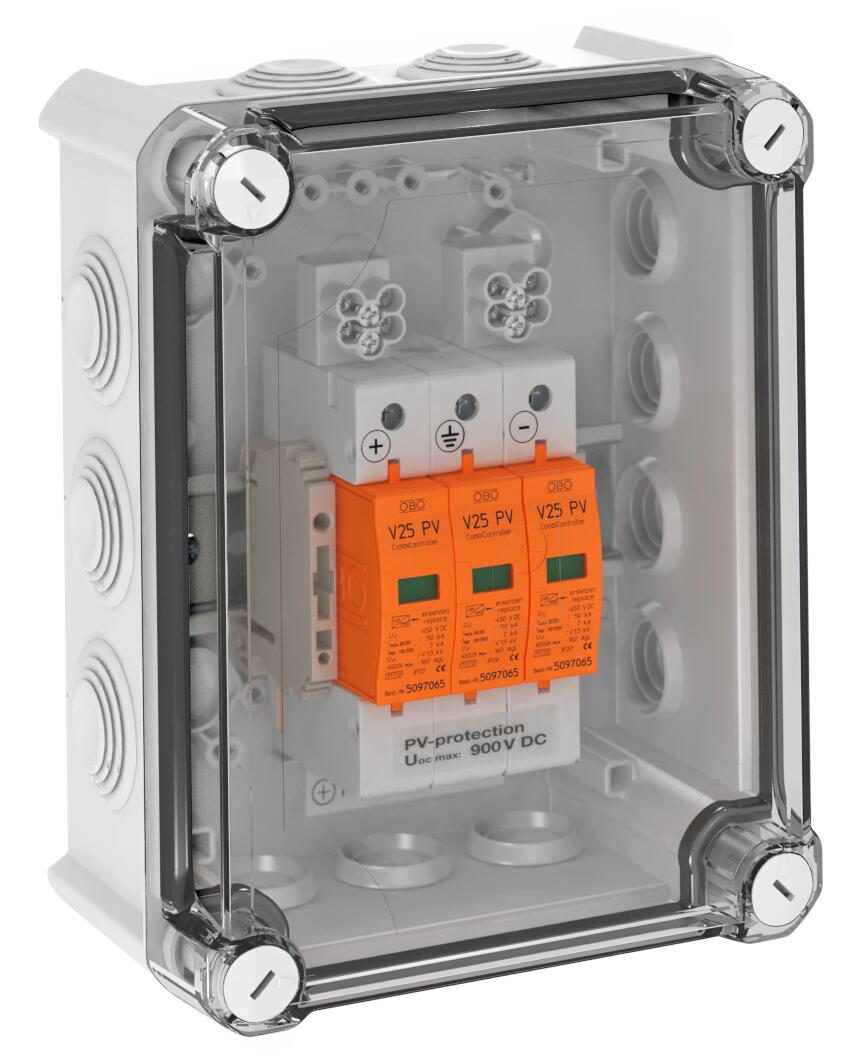

PV system solution, type 1+2, for inverter with 1 MPP tracker, 900 V DC
Type VG-V25-BC3-PH900
|Item no. 5088591
|EAN 4012196423170
Item no. / Type
5088591 / VG-V25-BC3-PH900
Tip de protecţie
IP66
This item is a discontinued product!
You can find the successor product here.
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Solutie de sistem pentru invertor fotovoltaic cu 1 tracker MPP
• Descărcător - varistor debroșabil rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: < 2,6 kV (Uoc max = 600V DC cu V50-B+C/0-300PV / V20-C/0-300PV)
• Nivel scăzut de protectie : < 3.0 kV (Voc max = 900 V DC with V25-B+C/0-450PV)
• Nivel scăzut de protectie : < 4.0 kV (Voc max = 1000 V DC with V20-C/0-500PV)
• Fiecare aparat de protectie are 10 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP65), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă pentru protectia DC a invertorului în sisteme fotovoltaice.
În cazul pericolului de creare de apă de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!
• Descărcător - varistor debroșabil rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: < 2,6 kV (Uoc max = 600V DC cu V50-B+C/0-300PV / V20-C/0-300PV)
• Nivel scăzut de protectie : < 3.0 kV (Voc max = 900 V DC with V25-B+C/0-450PV)
• Nivel scăzut de protectie : < 4.0 kV (Voc max = 1000 V DC with V20-C/0-500PV)
• Fiecare aparat de protectie are 10 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP65), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă pentru protectia DC a invertorului în sisteme fotovoltaice.
În cazul pericolului de creare de apă de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!
Technical data
Date tehnice
| Formă a reţelei | DC |
|---|---|
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP66 |
| Semnalizare la distanţă | nu |
| Tensiune max. PV | 900 V |
| Curent de trăsnet (10/350 μs) | 7 kA |
| Tensiune maximă de funcţionare continuă DC | 900 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Tip de montaj | montat în prealabil în carcasă |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | Tip 1+2 în carcasă cu cleme |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 900V DC |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 1,5 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 16 mm² |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,9766 kg CO₂e / 1 Bucată |
|---|
