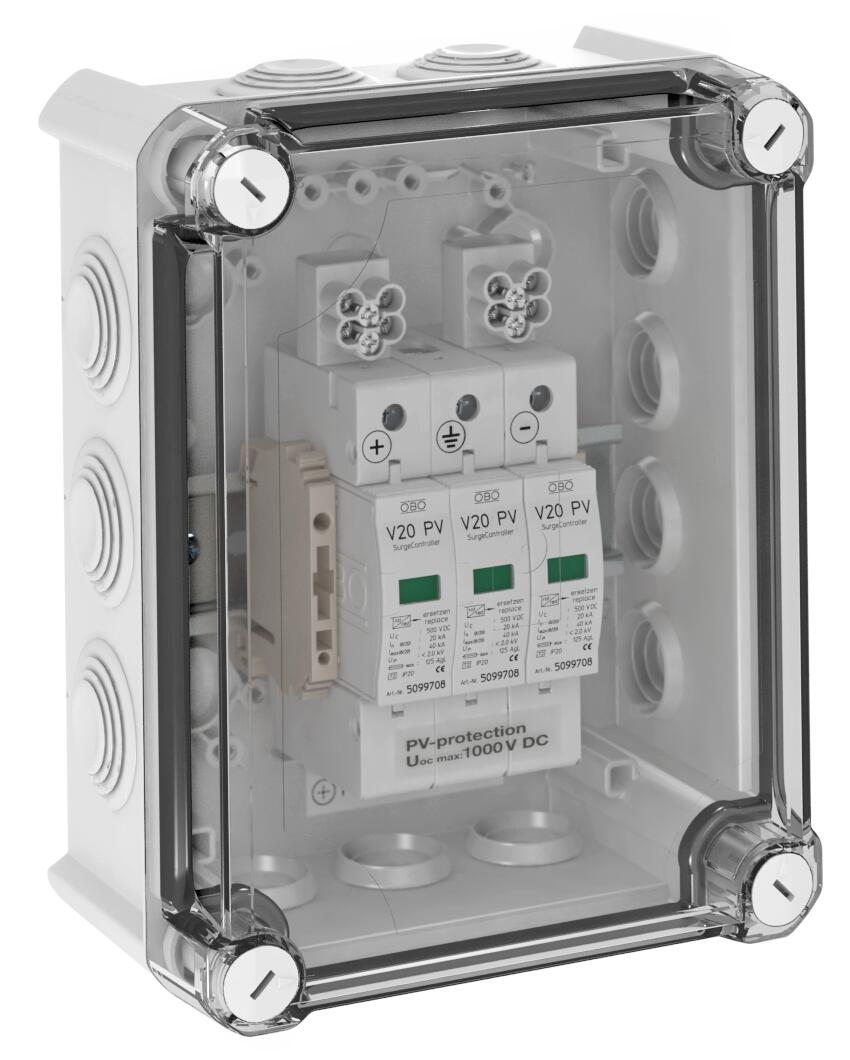

PV system solution, type 2, for inverter with 1 MPP tracker, 1,000 V DC
Type VG-V20-C3-PH1000
|Item no. 5088593
|EAN 4012196423187
Item no. / Type
5088593 / VG-V20-C3-PH1000
Tip de protecţie
IP66
This item is a discontinued product!
You can find the successor product here.
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Solutie de sistem pentru invertor fotovoltaic cu 1 tracker MPP separat
• Descărcător - varistor debroșabil rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-500PV)
• Nivel scăzut de protectie : < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)
• Fiecare aparat de protectie are 8 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP65), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă
Pentru protectia DC a invertorului în sisteme fotovoltaice.
La risc de condens din cauza vântului, ghetei, temperaturii sau soarelui pot fi necesare măsuri
suplimentare!
• Descărcător - varistor debroșabil rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: < 4,0 kV (Uoc max = 1000V DC cu V20-C/0-500PV)
• Nivel scăzut de protectie : < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)
• Fiecare aparat de protectie are 8 cleme de până la 6mm², premontate în carcasă, până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP65), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă
Pentru protectia DC a invertorului în sisteme fotovoltaice.
La risc de condens din cauza vântului, ghetei, temperaturii sau soarelui pot fi necesare măsuri
suplimentare!
Technical data
Date tehnice
| Formă a reţelei | DC |
|---|---|
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP66 |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune max. PV | 1000 V |
| Tensiune maximă de funcţionare continuă DC | 1000 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Legarea polilor | 3 |
| Tip de montaj | montat în prealabil în carcasă |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | cu 3 poli pentru sisteme fotovoltaice |
| Rezistenţa la scurt circuit | da |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 1000V DC |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 1,5 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 16 mm² |
