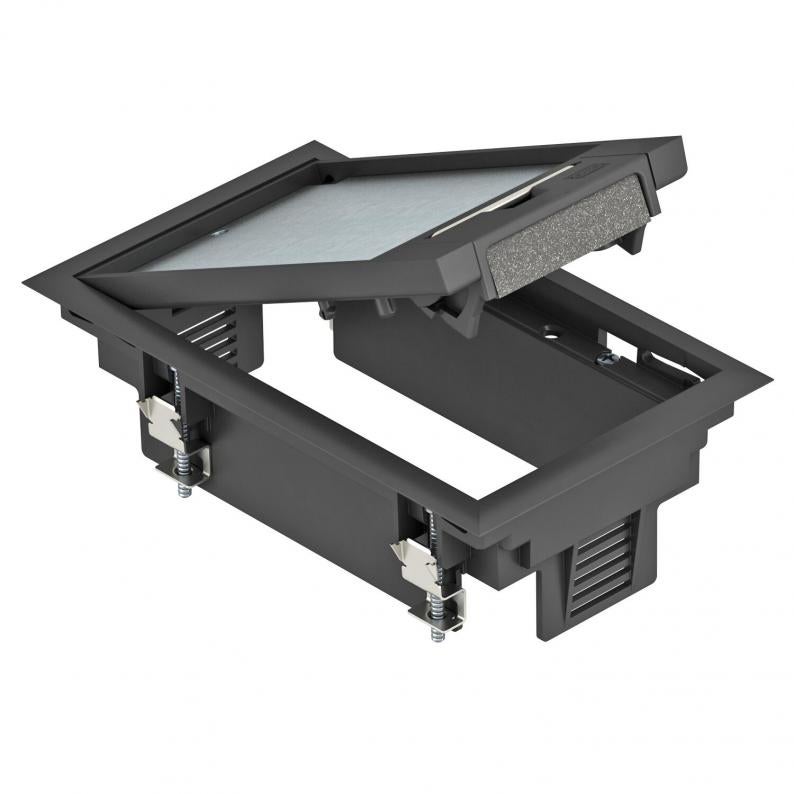

Ramă cu capac GES2 cu mâner
Type GES2 U 9011
|Item no. 7405120
|EAN 4012195102229
Item no. / Type
Grosimea stratului acoperitor de pardoseală
Culoare
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Ramă cu capac, cu mâner pentru până la 3 aparate individuale Modul 45 într-un suport universal UT3, utilizată în sisteme de canale în interior.
Casete pentru aparate cu dispozitiv cu mâner, cu 1 compartiment, pentru instalarea suportului de montaj MT2.
Casete pentru aparate cu dispozitiv cu mâner, cu 1 compartiment, pentru instalarea suportului de montaj MT2.
Pot fi introduse pînă la 2 aparate cu placă centrală de 50mm.
Technical data
Date tehnice
| Cotă pardoseală min. | 73 mm |
|---|---|
| Grosimea stratului acoperitor de pardoseală | 5 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Numărul aparatelor montabile | 3 |
| Posibilitate de montare a unei garnituri | nu |

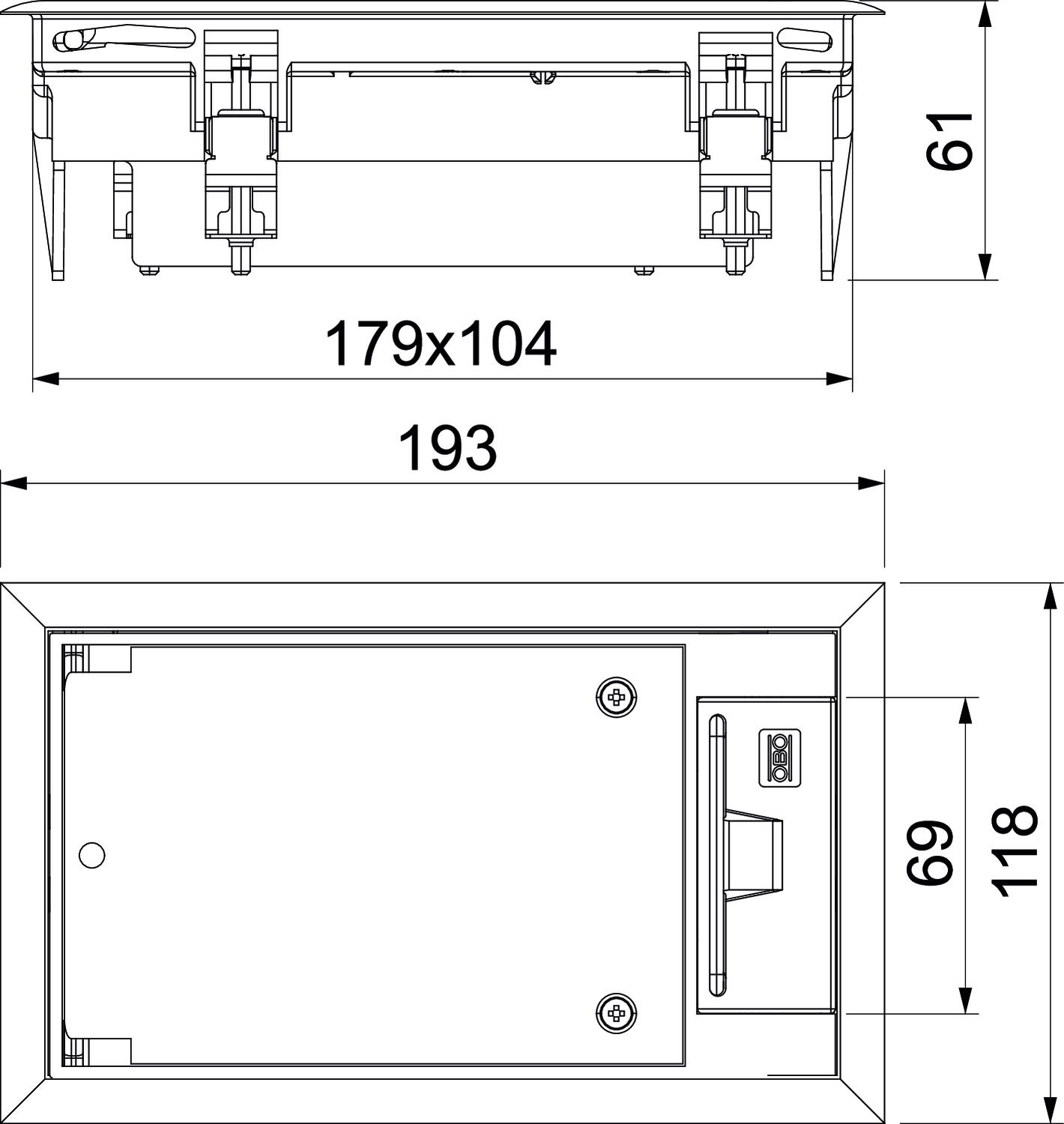

| Lungimea dimensiunii instalației | 180 mm |
| Lățimea dimensiunii instalației | 104 mm |
| Lungimea dimensiunii exterioare | 194 mm |
| Dimensiune largă în exterior | 118 mm |
| Potrivit pentru canale de pardoseală | da |
| Potrivit pentru instalarea în pardoseală falsă | nu |
| Potrivit pentru instalarea în pardoseală dublă | nu |
| Îngrijirea pardoselii | uscat |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 1 |
| Recomandat pentru îngrijirea umedă | nu |
| Adâncime de montare | 72 mm |
| cu degajare în pardoseală | da |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Ieşire rabatabilă pentru cabluri |
| Suport aparate pentru montaj pe paharele de aparate | da |
| Grad de protecție IK | IK08 |
| Tipul sistemului de montaj | UT3 |
| Versiune pentru încărcări grele | nu |
| Dimeniune nominală pentru coloane de instalații | 2 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP40 |
| Încărcare verticală, suprafață mică | 6.102.7 (bis 3.000 N) |
| Încărcare verticală, suprafață mare | până la 3.000 N |
| Variantă | dreptunghiular |
| Mecanism de deschidere | Mâner |
| Domeniu de prindere D min. | 7 mm |
| Domeniu de prindere D max. | 29 mm |
| Dimensiune | 192x118x61 |
| Material | Poliamidă |
| Culoare | negru grafit; RAL 9011 |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,259 kg CO2e / 1 Bucată |
|---|
