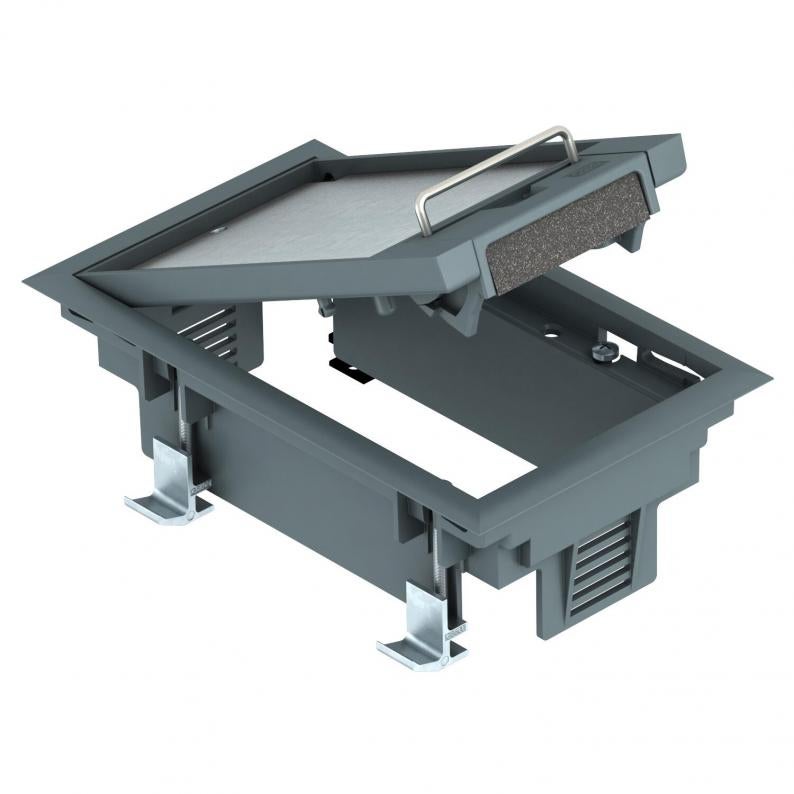

Ramă cu capac GES2DB cu mâner
Type GES2 DB 7011
|Item no. 7405100
|EAN 4012195102113
Item no. / Type
Grosimea stratului acoperitor de pardoseală
Culoare
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Ramă cu capac, cu mâner pentru până la 3 aparate individuale Modul 45® într-un suport universal UT3, utilizată în sisteme de canale pentru interior.
Casete pentru aparate cu dispozitiv cu mâner, cu 1 compartiment, pentru instalarea suportului de montaj MT2.
Casete pentru aparate cu dispozitiv cu mâner, cu 1 compartiment, pentru instalarea suportului de montaj MT2.
Pot fi introduse pînă la 2 aparate cu placă centrală de 50mm.
Technical data
Date tehnice
| Cotă pardoseală min. | 73 mm |
|---|---|
| Grosimea stratului acoperitor de pardoseală | 5 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | nu |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Numărul aparatelor montabile | 3 |
| Posibilitate de montare a unei garnituri | nu |

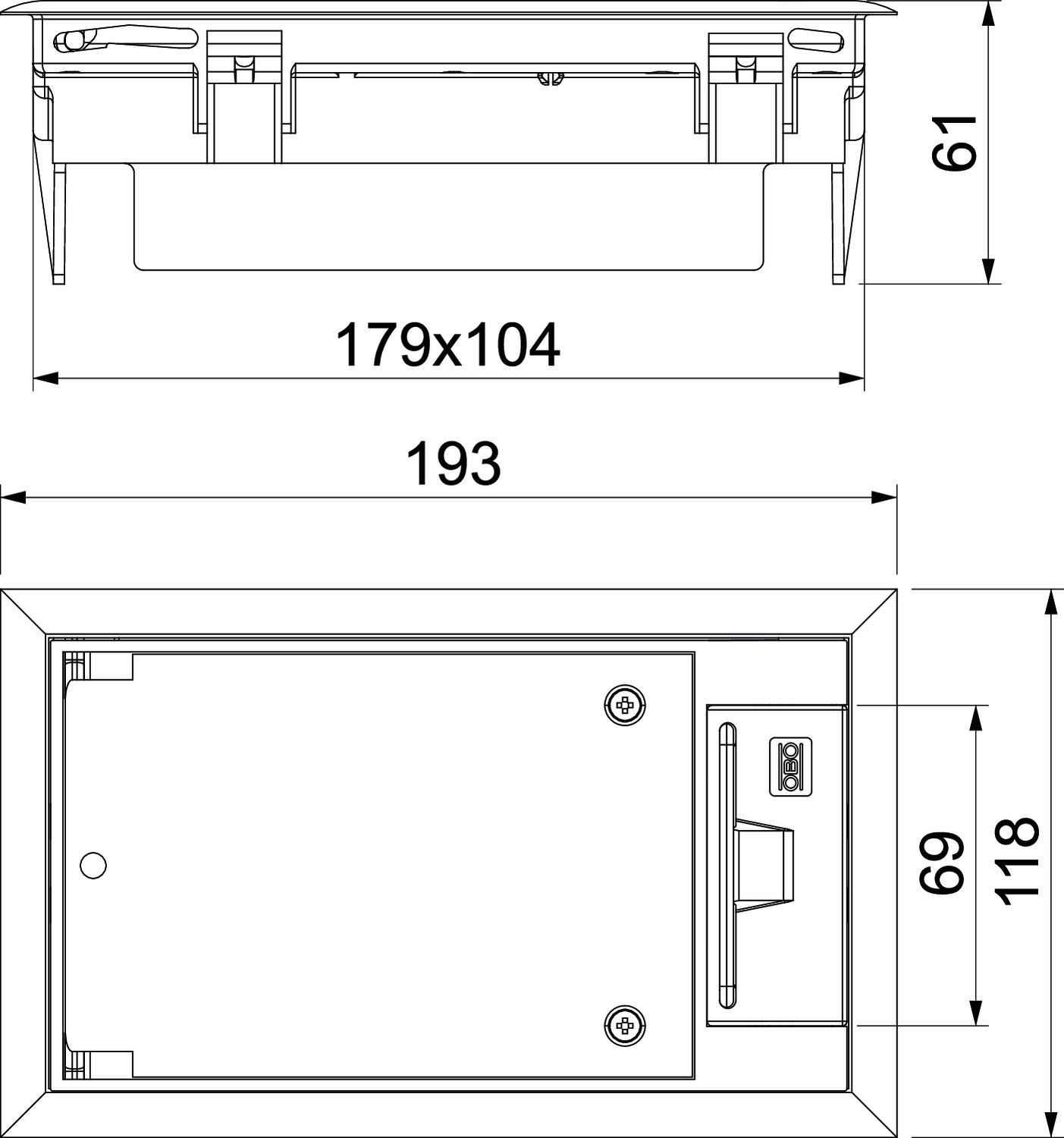

| Lungimea dimensiunii instalației | 180 mm |
| Lățimea dimensiunii instalației | 104 mm |
| Lungimea dimensiunii exterioare | 194 mm |
| Dimensiune largă în exterior | 118 mm |
| Potrivit pentru canale de pardoseală | nu |
| Potrivit pentru instalarea în pardoseală falsă | da |
| Potrivit pentru instalarea în pardoseală dublă | da |
| Îngrijirea pardoselii | uscat |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 1 |
| Recomandat pentru îngrijirea umedă | nu |
| Adâncime de montare | 73 mm |
| cu degajare în pardoseală | da |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Ieşire rabatabilă pentru cabluri |
| Suport aparate pentru montaj pe paharele de aparate | da |
| Grad de protecție IK | IK08 |
| Tipul sistemului de montaj | UT3 |
| Versiune pentru încărcări grele | nu |
| Dimeniune nominală pentru coloane de instalații | 2 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP40 |
| Încărcare verticală, suprafață mică | 6.102.7 (bis 3.000 N) |
| Încărcare verticală, suprafață mare | până la 3.000 N |
| Variantă | dreptunghiular |
| Mecanism de deschidere | Mâner |
| Domeniu de prindere D min. | 20 mm |
| Domeniu de prindere D max. | 57 mm |
| Dimensiune | 192x118x91 |
| Material | Poliamidă |
| Culoare | gri inchis; RAL 7011 |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,6639 kg CO2e / 1 Bucată |
|---|
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
UT3 45 3
7408723
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Type
UT3 45 3
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (1)
Declarații (3)
Certificate (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)
Variants
Type
Grosimea stratului acoperitor de pardoseală
Dimeniune nominală pentru coloane de instalații
Culoare
Item no.
GES2 DB 7011
5
2
gri inchis; RAL 7011
7405100
GES2 DB 9011
5
2
negru grafit; RAL 9011
7405104
Culoare
GES2 DB 7011
Item no.
7405100
Grosimea stratului acoperitor de pardoseală
5
Dimeniune nominală pentru coloane de instalații
2
Culoare
gri inchis; RAL 7011
GES2 DB 9011
Item no.
7405104
Grosimea stratului acoperitor de pardoseală
5
Dimeniune nominală pentru coloane de instalații
2
Culoare
negru grafit; RAL 9011
