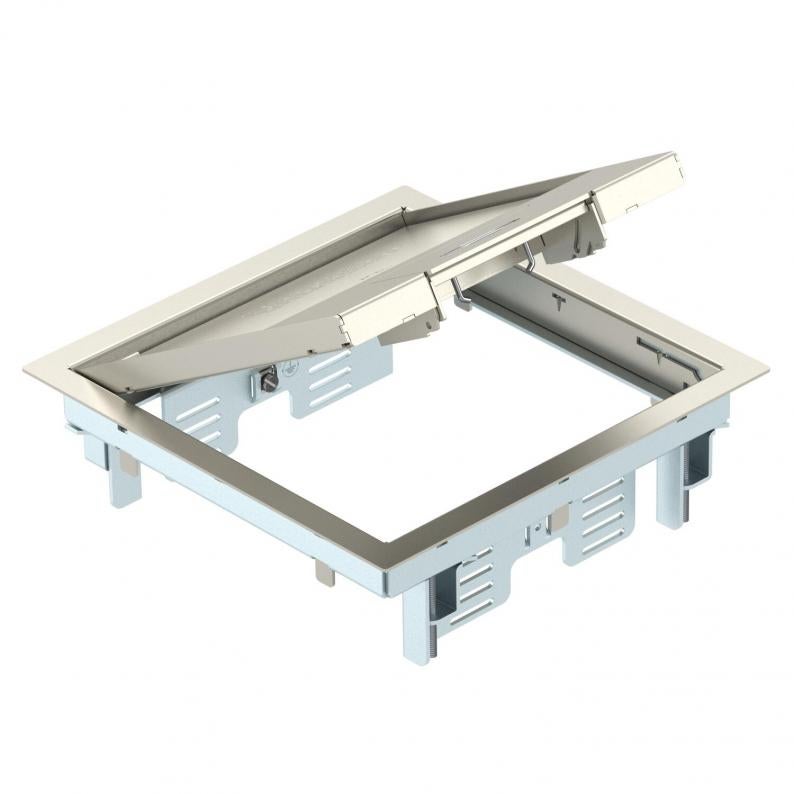

Ramă cu capac GES4M-2 cu mâner
Type GES4M-2 10U
|Item no. 7405191
|EAN 4012196028726
Item no. / Type
7405191 / GES4M-2 10U
Grosimea stratului acoperitor de pardoseală
5 mm
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Ramă cu capac, cu mâner pentru până la 6 aparate individuale Modul 45 în 2 suporti universali UT3, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Sistem de închidere realizat din tablă de otel galvanizat.
Casete pentru aparate cu dispozitiv cu mâner, cu 2 compartimente, pentru instalarea suportului de montaj MT4. Se pot instala 2 plăci de acoperire de tipul APMT2.
Sistem de închidere realizat din tablă de otel galvanizat.
Casete pentru aparate cu dispozitiv cu mâner, cu 2 compartimente, pentru instalarea suportului de montaj MT4. Se pot instala 2 plăci de acoperire de tipul APMT2.
Pot fi introduse pînă la 4 aparate cu placă centrală de 50mm.
Technical data

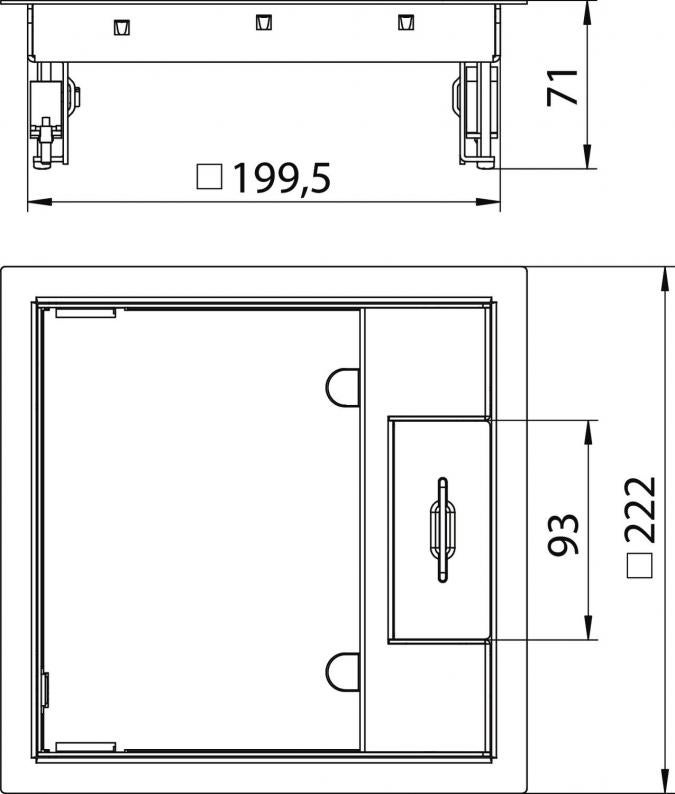

Dimensiuni
| Lungime | 222 mm |
|---|---|
| Lăţimea | 222 mm |
Date tehnice
| Cotă pardoseală min. | 78 mm |
|---|---|
| Grosimea stratului acoperitor de pardoseală | 5 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Numărul aparatelor montabile | 6 |
| Posibilitate de montare a unei garnituri | nu |
| Lungimea dimensiunii instalației | 201 mm |
| Lățimea dimensiunii instalației | 201 mm |
| Lungimea dimensiunii exterioare | 222 mm |
| Dimensiune largă în exterior | 222 mm |
| Potrivit pentru canale de pardoseală | da |
| Potrivit pentru instalarea în pardoseală falsă | da |
| Potrivit pentru instalarea în pardoseală dublă | da |
| Îngrijirea pardoselii | uscat |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 2 |
| Recomandat pentru îngrijirea umedă | nu |
| Adâncime de montare | 78 mm |
| cu degajare în pardoseală | da |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Ieşire rabatabilă pentru cabluri |
| Suport aparate pentru montaj pe paharele de aparate | da |
| Grad de protecție IK | IK10 |
| Tipul sistemului de montaj | MT3 / GB2 |
| Versiune pentru încărcări grele | nu |
| Dimeniune nominală pentru coloane de instalații | 4 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP40 |
| Încărcare verticală, suprafață mică | 6.102.7 (bis 3.000 N) |
| Încărcare verticală, suprafață mare | până la 5.000 N |
| Variantă | pătrat |
| Mecanism de deschidere | Mâner |
| Domeniu de prindere D min. | 3 mm |
| Domeniu de prindere D max. | 61 mm |
| Dimensiune | 223x223x70 |
| Material | Oţel superior, inoxidabil 1.4307 |
| Grosimea max. a stratului acoperitor de pardoseală | 10 mm |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 15,4339 kg CO2e / 1 Bucată |
|---|
