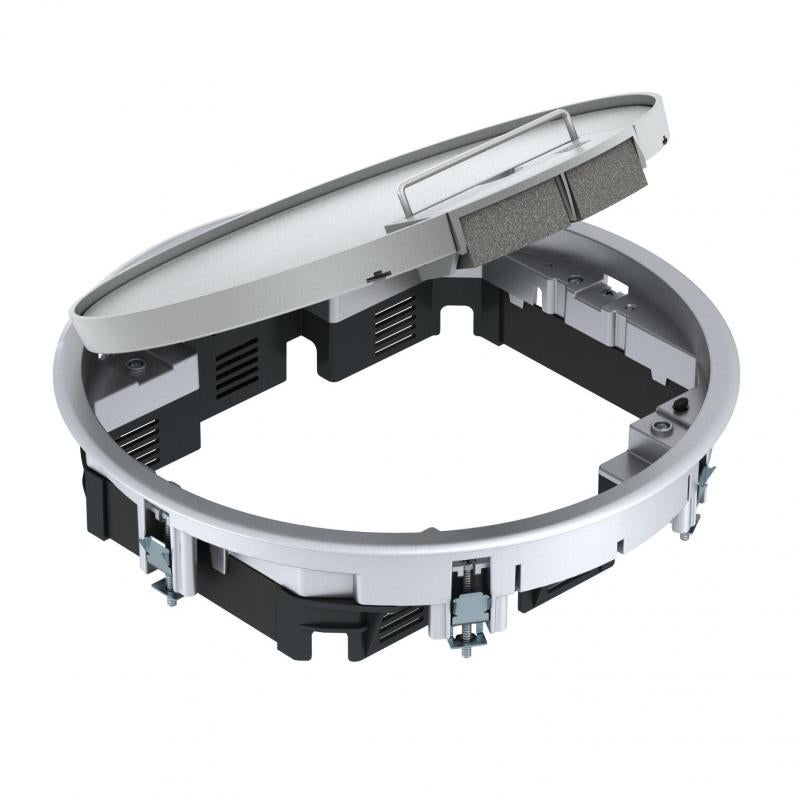

Ramă cu capac GESRA7/10 cu mâner
Type GESRA7 10U
|Item no. 7405544
|EAN 4012195104261
Item no. / Type
7405544 / GESRA7 10U
Grosimea stratului acoperitor de pardoseală
5 mm
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Ramă cu capac, cu mâner pentru până la 10 aparate individuale Modul 45 în 2 suporti universali UT3, utilizată în sisteme de canale și pardoseli cu sistem.
Orificiu pentru cabluri din poliamidă RAL 9011, decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 10 mm, putând fi redus la 5 mm prin intermediul unei piese de umplere oarecare din carton dur.
Orificiu pentru cabluri din poliamidă RAL 9011, decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 10 mm, putând fi redus la 5 mm prin intermediul unei piese de umplere oarecare din carton dur.
Pot fi introduse pînă la 7 aparate cu placă centrală de 50mm.
Technical data
Date tehnice
| Cotă pardoseală min. | 78 mm |
|---|---|
| Grosimea stratului acoperitor de pardoseală | 5 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Numărul aparatelor montabile | 10 |
| Posibilitate de montare a unei garnituri | nu |
| Diametrul de montare | 275 |
| Potrivit pentru canale de pardoseală | da |
| Potrivit pentru instalarea în pardoseală falsă | da |
| Potrivit pentru instalarea în pardoseală dublă | da |
| Îngrijirea pardoselii | uscat |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 3 |
| Recomandat pentru îngrijirea umedă | nu |
| Adâncime de montare | 78 mm |
| Diametru exterior | 294 mm |
| cu degajare în pardoseală | da |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Ieşire rabatabilă pentru cabluri |
| Suport aparate pentru montaj pe paharele de aparate | da |
| Grad de protecție IK | IK10 |
| Tipul sistemului de montaj | UT3 / UT4 |
| Versiune pentru încărcări grele | nu |
| Dimeniune nominală pentru coloane de instalații | R7 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP40 |
| Încărcare verticală, suprafață mică | 6.102.7 (bis 3.000 N) |
| Încărcare verticală, suprafață mare | până la 10.000 N |
| Variantă | rotund |
| Mecanism de deschidere | Mâner |
| Domeniu de prindere D min. | 15 mm |
| Domeniu de prindere D max. | 37 mm |

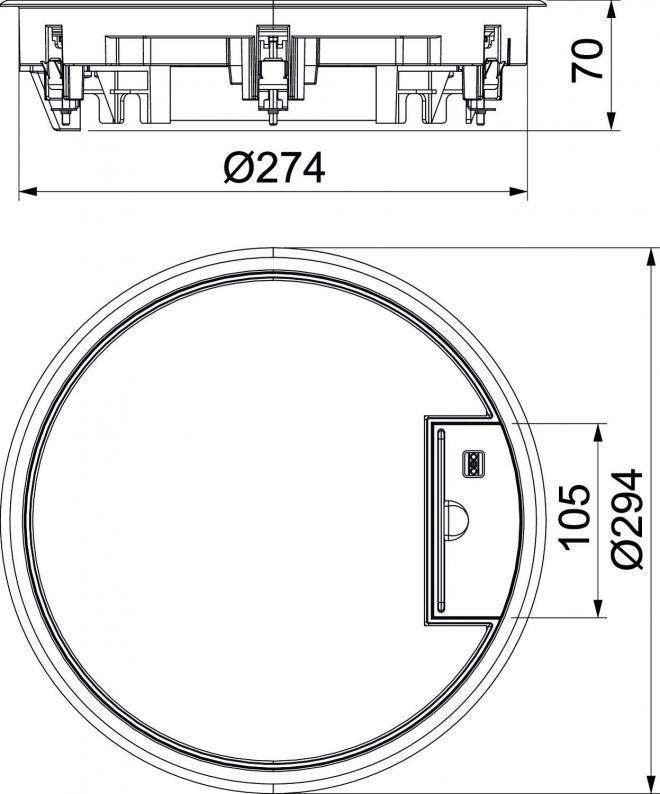

| Dimensiune | Ø294x71 |
| Material | Aluminiu turnat sub presiune |
| Grosimea max. a stratului acoperitor de pardoseală | 10 mm |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,588 kg CO2e / 1 Bucată |
|---|
