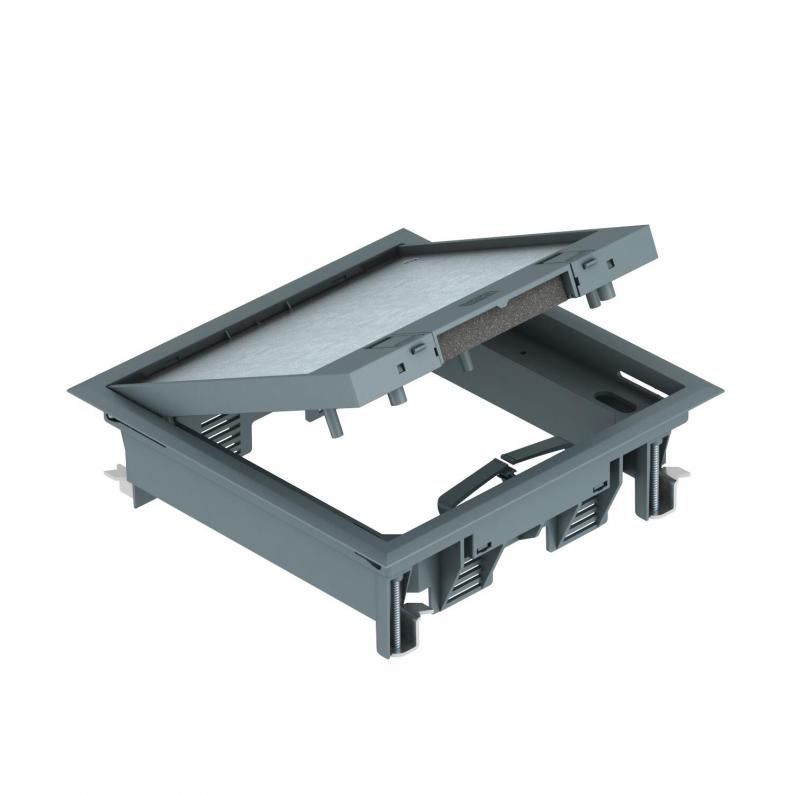

Rame cu capac GES4 cu închidere glisantă
Type GES4-2U10T 7011
|Item no. 7405145
|EAN 4012195890645
Item no. / Type
7405145 / GES4-2U10T 7011
Grosimea stratului acoperitor de pardoseală
5 mm
Dimeniune nominală pentru coloane de instalații
4
Culoare
gri inchis; RAL 7011
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Ramă cu capac, cu mâner pentru până la 6 aparate individuale Modul 45 în 2 suporti universali UT3, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 3, 8 sau 10 mm.
Casete pentru aparate cu dispozitiv cu mâner, cu 2 compartimente, pentru instalarea suportului de montaj MT4. Se pot instala 2 plăci de acoperire de tipul APMT2.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 3, 8 sau 10 mm.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 3, 8 sau 10 mm.
Casete pentru aparate cu dispozitiv cu mâner, cu 2 compartimente, pentru instalarea suportului de montaj MT4. Se pot instala 2 plăci de acoperire de tipul APMT2.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 3, 8 sau 10 mm.
Pot fi introduse pînă la 4 aparate cu placă centrală de 50 mm.
Technical data

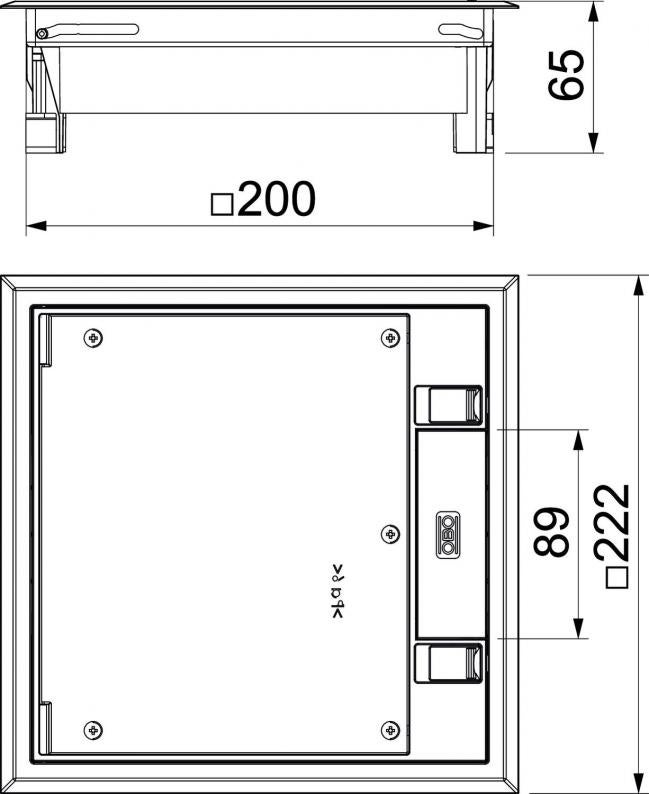

Dimensiuni
| Lungime | 222 mm |
|---|---|
| Lăţimea | 222 mm |
| Înălţime | 65 mm |
Date tehnice
| Înălțimea șapei min. | 73 mm |
|---|---|
| Cotă pardoseală min. | 73 mm |
| Grosimea stratului acoperitor de pardoseală | 5 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Numărul aparatelor montabile | 6 |
| Posibilitate de montare a unei garnituri | nu |
| Lungimea dimensiunii instalației | 201 mm |
| Lățimea dimensiunii instalației | 201 mm |
| Lungimea dimensiunii exterioare | 222 mm |
| Dimensiune largă în exterior | 222 mm |
| Potrivit pentru canale de pardoseală | da |
| Potrivit pentru instalarea în pardoseală falsă | da |
| Potrivit pentru instalarea în pardoseală dublă | da |
| Îngrijirea pardoselii | uscat |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 2 |
| Recomandat pentru îngrijirea umedă | nu |
| Adâncime de montare | 73 mm |
| cu degajare în pardoseală | da |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Ieşire rabatabilă pentru cabluri |
| Suport aparate pentru montaj pe paharele de aparate | da |
| Grad de protecție IK | IK08 |
| Tipul sistemului de montaj | UT3 |
| Versiune pentru încărcări grele | nu |
| Dimeniune nominală pentru coloane de instalații | 4 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP40 |
| Încărcare verticală, suprafață mică | până la 2.000 N |
| Încărcare verticală, suprafață mare | până la 3.000 N |
| Variantă | pătrat |
| Mecanism de deschidere | Dispozitiv de blocare |
| Domeniu de prindere D min. | 8 mm |
| Domeniu de prindere D max. | 75 mm |
| Dimensiune | 222x222x65 |
| Material | Poliamidă |
| Culoare | gri inchis; RAL 7011 |
| Grosimea max. a stratului acoperitor de pardoseală | 10 mm |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 3,6425 kg CO2e / 1 Bucată |
|---|
