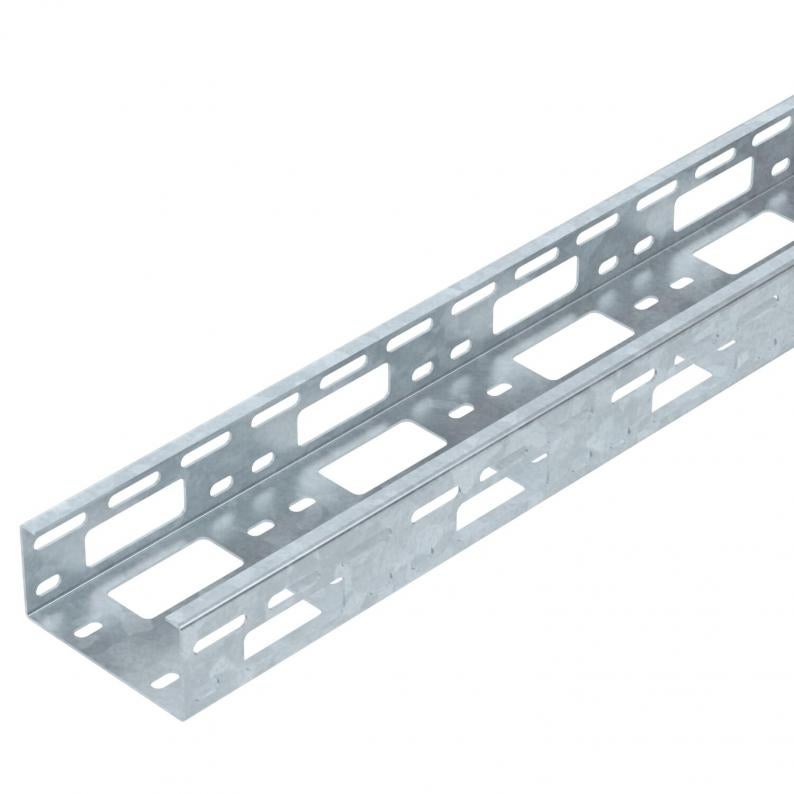

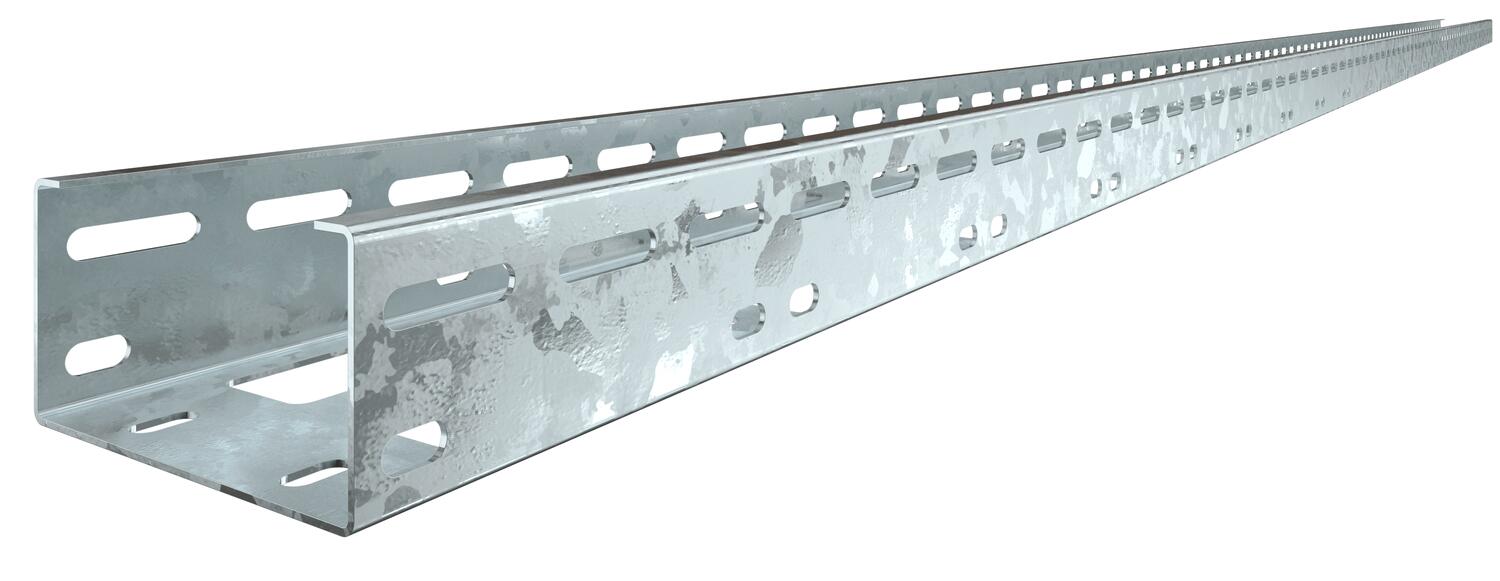

Sistem de minicanal AZ 100 FT

Sistem de minicanal AZ 100 FT

Type AZK 100 FT
|
Item no. 6075258
|
EAN 4012196069194
Show all variants
Item no. / Type
6075258 / AZK 100 FT
Lungime
3000 mm
Lăţimea
100 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm

Smallest selling unit: 3 m

m

Description

Minicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technical data

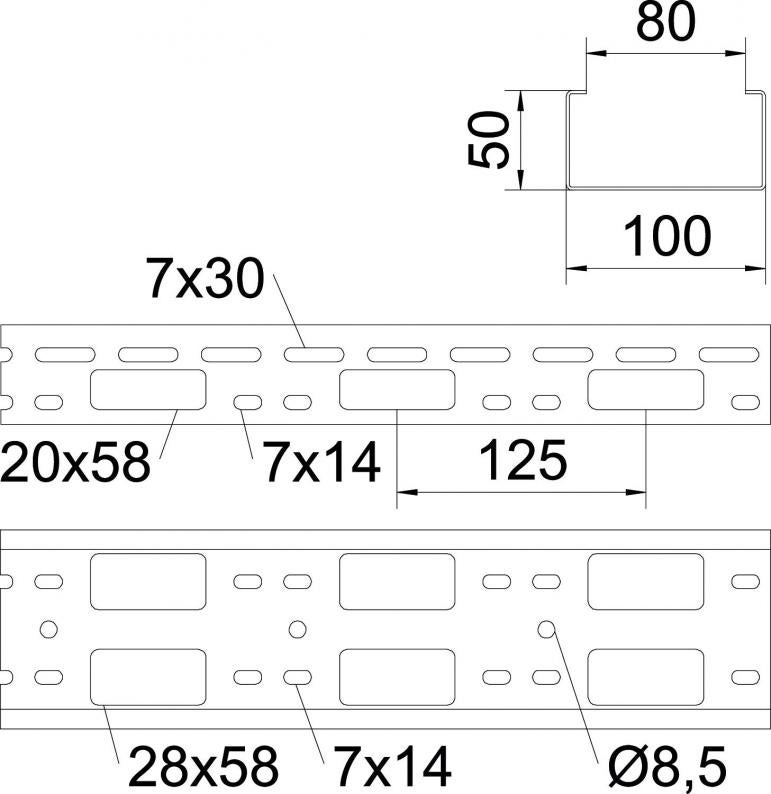

Dimensiuni

Lungime3000 mm
Lăţimea100 mm
Înălţime50 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă50 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă5000 mm²
Dimensiune100 x 50 x 1,5
Dimensiune50x100x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc

Încărcare

Distanţa dintre reazeme 1,0 m1,7 kN/m
Distanţa dintre reazeme 1,5m1,5 kN/m
Distanţa dintre reazeme 2,0m1 kN/m
Distanţa dintre reazeme 2,5m0,8 kN/m
Distanţa dintre reazeme 3,0m0,25 kN/m
Diagramă de încărcare, canal AZ

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

page.product.environmentalData.environmentalData

Amprenta CO2 (GWP) de la leagăn la poartă4,4695 kg CO2e / 1 Metru
