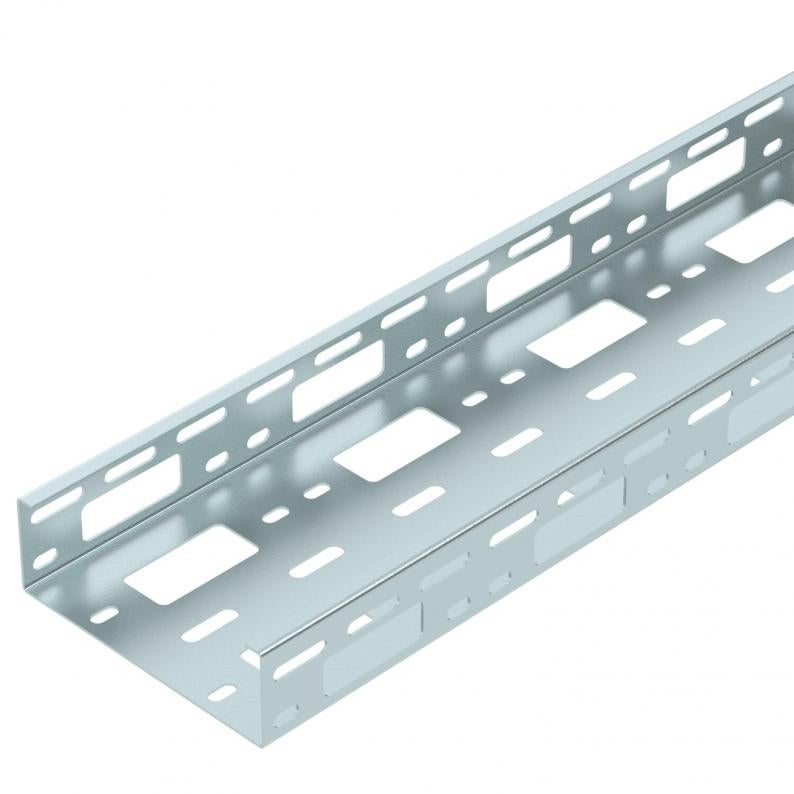

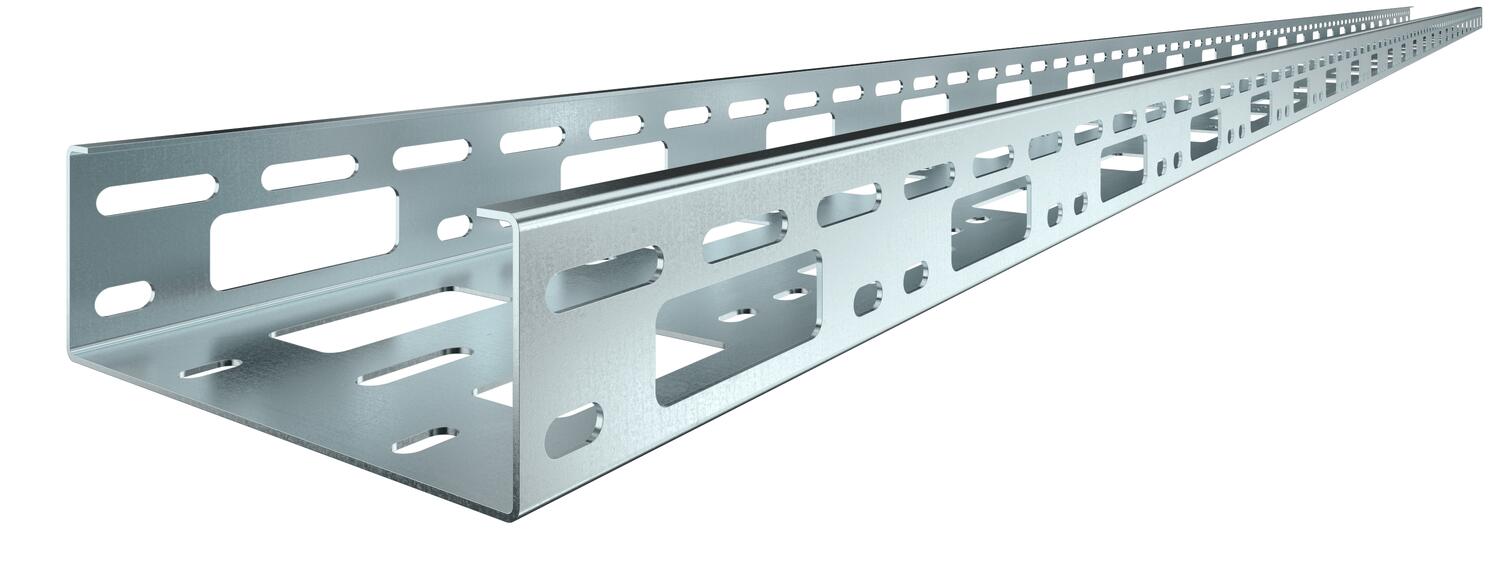

Sistem de minicanal AZ 150 FS
Type AZK 150 FS
|Item no. 6075320
|EAN 4012195811121
Item no. / Type
6075320 / AZK 150 FS
Lungime
3000 mm
Lăţimea
150 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm
Smallest selling unit: 3 m
3m
m
Description
Minicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Technical data

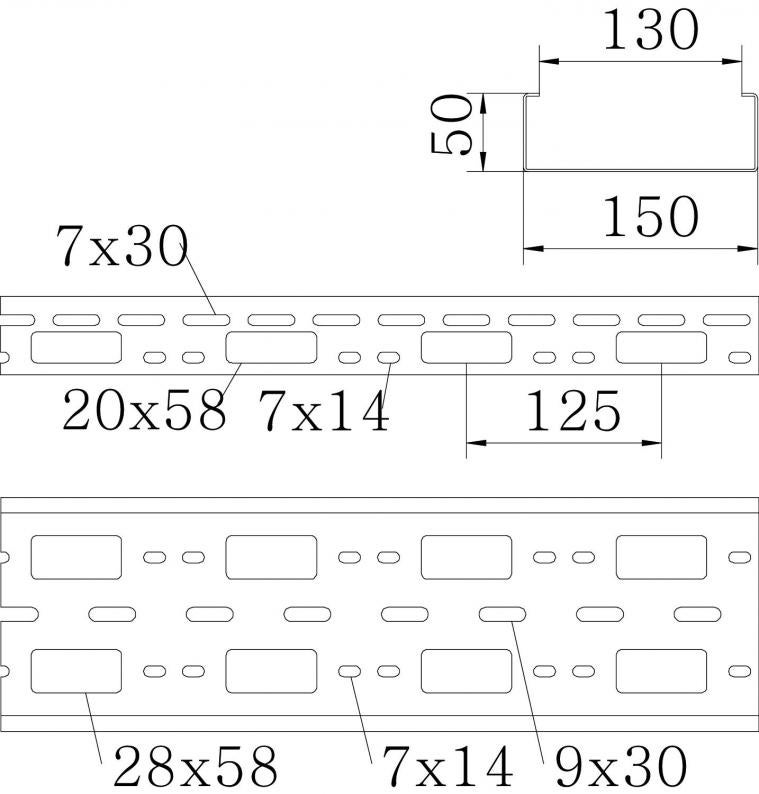

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 150 mm |
| Înălţime | 50 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 75 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 7500 mm² |
| Dimensiune | 50x150x1,5 |
| Dimensiune | 50x150x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
Încărcare
| Distanţa dintre reazeme 1,0 m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 2 kN/m |
| Distanţa dintre reazeme 2,0m | 1,2 kN/m |
| Distanţa dintre reazeme 2,5m | 0,8 kN/m |
| Distanţa dintre reazeme 3,0m | 0,25 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,9362 kg CO2e / 1 Metru |
|---|
Accessories
Accesorii pentru sistem
Article
Type
Item no.
Amount
VF AZK FT
6066550
Smallest selling unit: 25 Bucată
25Bucată
Bucată
Item no. 6066550
Legătură longitudinală şi unghiulară 50 FTType
VF AZK FT
Smallest selling unit: 25 Bucată
25Bucată
Bucată
Item no. 6066704
Inel de protecţie a cablului 915 PEType
KSR-915 PE
Smallest selling unit: 25 Bucată
25Bucată
Bucată
Item no. 6066712
Inel de protecţie a cablului 910 PEType
KSR-910 PE
Smallest selling unit: 25 Bucată
25Bucată
Bucată
