Sistem de minicanal AZ 200
Type AZK 200 FT
|Item no. 6075350
|EAN 4012195811190
Item no. / Type
6075350 / AZK 200 FT
Lungime
3000 mm
Lăţimea
200 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm
Smallest selling unit: 3 m
3m
m
Description

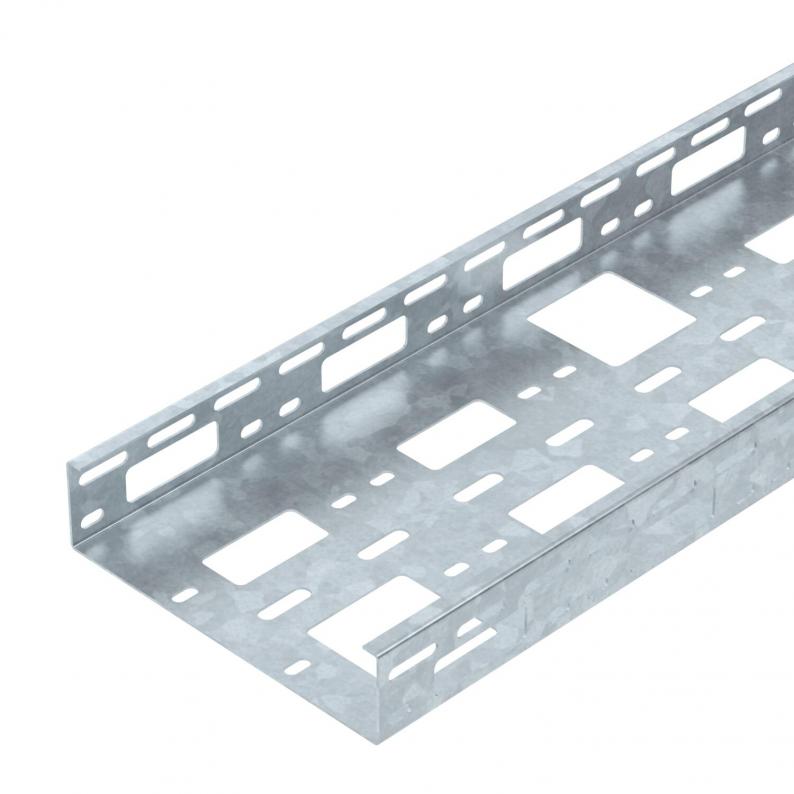

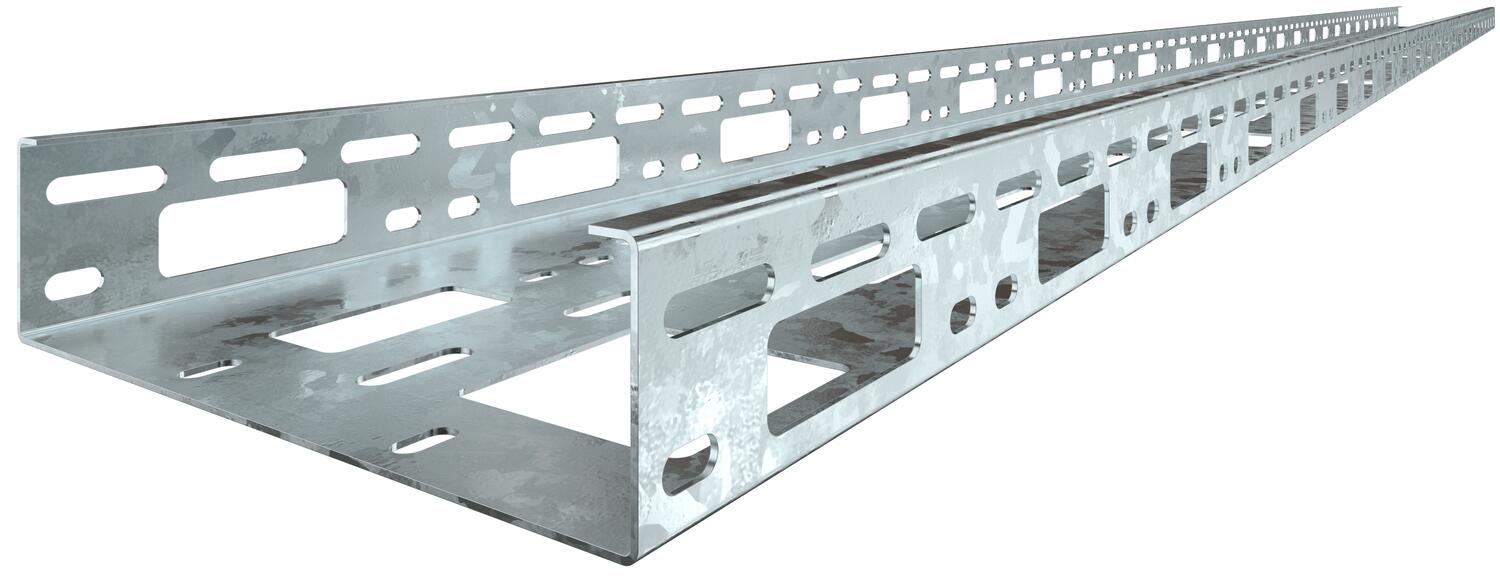

Minicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Technical data

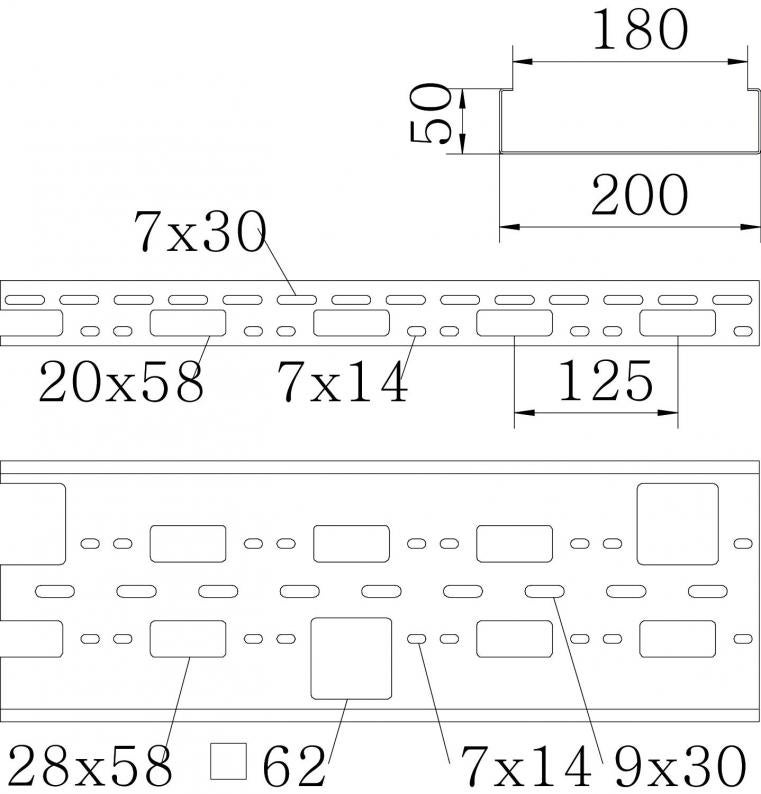

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 50 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 100 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 10000 mm² |
| Dimensiune | 50x200x1,5 |
| Dimensiune | 50x200x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
Încărcare
| Distanţa dintre reazeme 1,0 m | 2,5 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 1,9 kN/m |
| Distanţa dintre reazeme 2,0m | 1,3 kN/m |
| Distanţa dintre reazeme 2,5m | 0,8 kN/m |
| Distanţa dintre reazeme 3,0m | 0,3 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,7883 kg CO2e / 1 Metru |
|---|
