Sistem de suspendare pentru jgheaburi de cabluri, înălţimea laturilor 60 FS
Type MAH 60 150 FS
|Item no. 6358709
|EAN 4012196939435



Item no. / Type
Lungime
Lăţimea
Dimensiune B
Diametru gaură
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Sistem de suspendare din mijloc pentru jgheaburi de cabluri cu lonjeron roluit, înălţimea laturilor 60 mm.
Consola de suspendare din mijloc prezintă un manşon rotativ, filetat M10. La echipare trebuie să aveţi în vedere o distribuţie uniformă a sarcinii (evitaţi dispunerea unilaterală).
Lățimile de 100, 150 și 200 au decupări pe bază suplimentare pentru suspendare de mijloc la folosirea pentru menținerea în funcțiune conform DIN 4102 partea 12.
Technical data

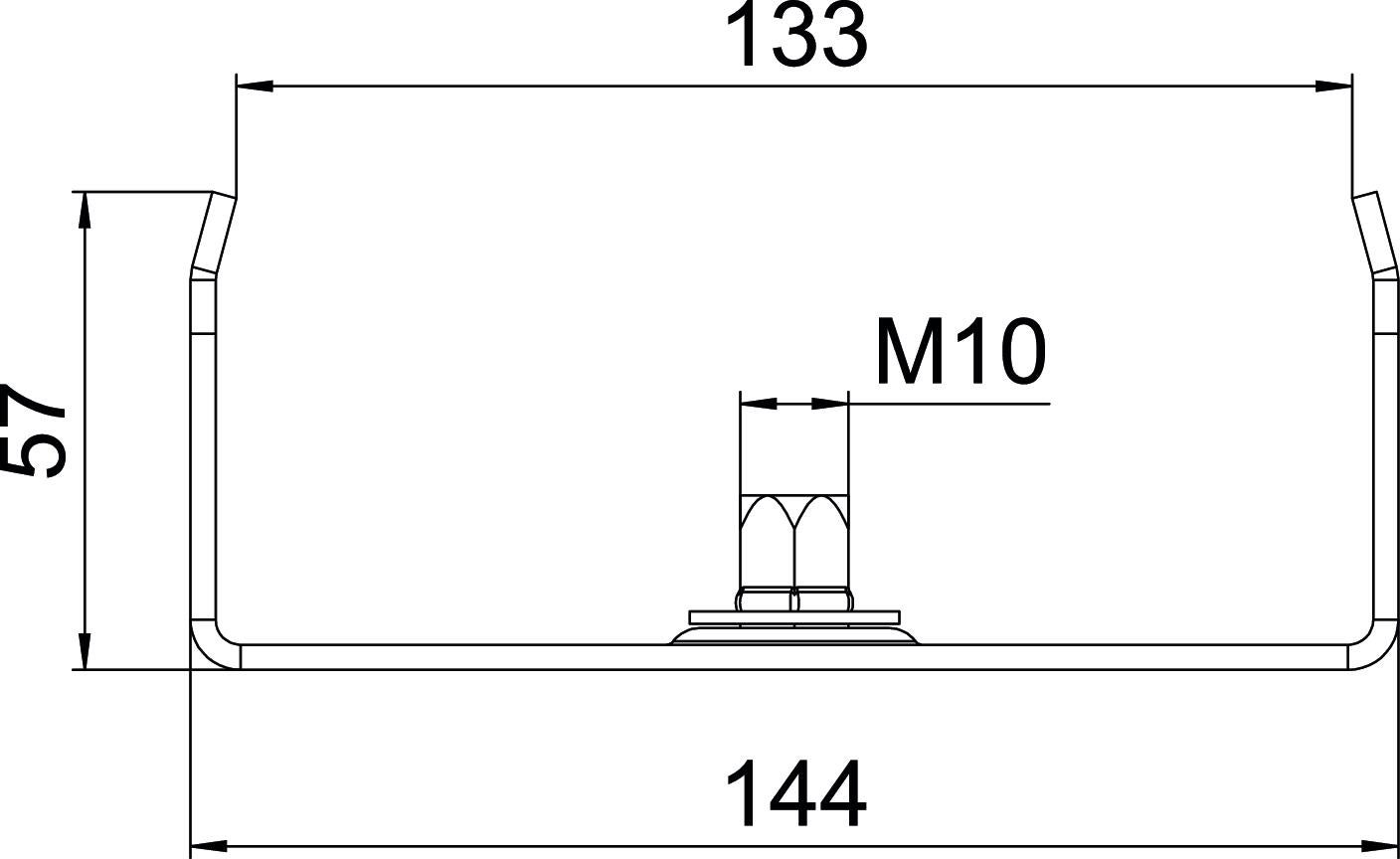

Dimensiuni
| Lungime | 40 mm |
|---|---|
| Lăţimea | 150 mm |
| Înălţime | 57 mm |
| Dimensiune B | 144 mm |
| Dimensiune b | 133 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| pentru lățime min. | 150 |
| pentru lățime max. | 150 mm |
| reglabil | nu |
| Potrivit pentru jgheab din sârmă | nu |
| Potrivit pentru pod de cabluri | nu |
| Potrivit pentru jgheab din tablă | da |
| Diametru gaură | 10,5 mm |
| Potrivit pentru tijă filetată metric | 10 |
| Variantă | suspendată |
| F în kN | 0,5 kN |
| Dimensiune | B150mm |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,6419 kg CO2e / 1 Bucată |
|---|
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (5)
Declarații (3)
Certificate (2)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variants
Type
Lungime
Lăţimea
Dimensiune B
Diametru gaură
Culoare
Item no.
MAH 60 100 FS
40
100
94
10,5
zinc
6358705
MAH 60 150 FS
40
150
144
10,5
zinc
6358709
MAH 60 200 FS
40
200
195
10,5
zinc
6358713
MAH 60 300 FS
40
300
295
10,5
zinc
6358717
Lăţimea
Dimensiune B
MAH 60 100 FS
Item no.
6358705
Lungime
40
Lăţimea
100
Dimensiune B
94
Diametru gaură
10,5
Culoare
zinc
MAH 60 150 FS
Item no.
6358709
Lungime
40
Lăţimea
150
Dimensiune B
144
Diametru gaură
10,5
Culoare
zinc
MAH 60 200 FS
Item no.
6358713
Lungime
40
Lăţimea
200
Dimensiune B
195
Diametru gaură
10,5
Culoare
zinc
MAH 60 300 FS
Item no.
6358717
Lungime
40
Lăţimea
300
Dimensiune B
295
Diametru gaură
10,5
Culoare
