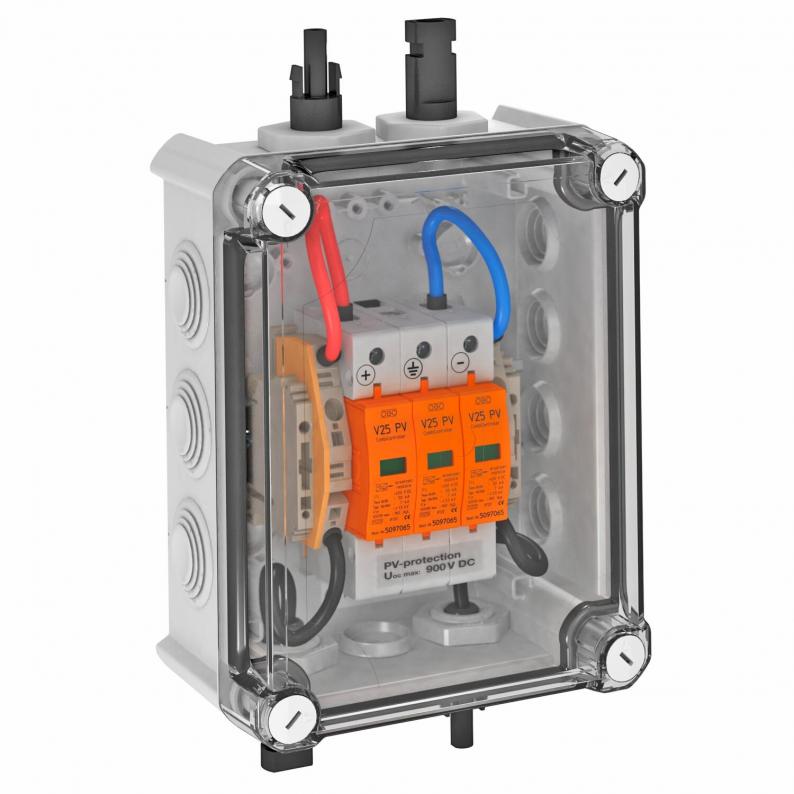

Solutie sistem PV, tip 1+2, cu ștecăr MC4 pentru pentru invertor cu 1 tracker MPP, 900 V DC
Type VG-BC900S1
|Item no. 5088564
|EAN 4012196440573
Item no. / Type
5088564 / VG-BC900S1
Tip de protecţie
IP66
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Solutie de sistem tip 1+2 cu stecker MC4 pentru invertoare fotovoltaice cu 1 tracker MPP
• Descărcător - varistor, debroșabil cu separare în caz de defectiune și conexiune Y conform VDE 0100-712 (50539-12)
• Descărcător combinat tip 1+2 pentru protecția la trăsnet și egalizarea de potențial conform EN 62305 (VDE 0185-305)
• Nivel scăzut de protectie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)
• O intrare PV cu conector MC4 pe intrare MPP-WR- până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP66), UV-rezistent pentru utilizare în exterior
Pentru protectia DC a invertorului în sistemele fotovoltaice.
În cazul pericolului de creare de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!
• Descărcător - varistor, debroșabil cu separare în caz de defectiune și conexiune Y conform VDE 0100-712 (50539-12)
• Descărcător combinat tip 1+2 pentru protecția la trăsnet și egalizarea de potențial conform EN 62305 (VDE 0185-305)
• Nivel scăzut de protectie DC: < 3,0 kV (Uoc max = 900V DC cu V25-B+C/0-450PV)
• O intrare PV cu conector MC4 pe intrare MPP-WR- până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP66), UV-rezistent pentru utilizare în exterior
Pentru protectia DC a invertorului în sistemele fotovoltaice.
În cazul pericolului de creare de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!
Technical data
Date tehnice
| Număr intrări | 1 |
|---|---|
| Număr de poli | 3 |
| Formă a reţelei | DC |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP66 |
| Curent de scurgere nominal (8/20) (L-N) | 30 kA |
| Tip de intrare | MC4 |
| adâncime | 9 mm |
| Clasă de încercare tip 1 | da |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Tensiune max. PV | 900 V |
| Curent de trăsnet (10/350 μs) | 7 kA |
| Tensiune maximă de funcţionare continuă DC | 900 V |
| Curent nominal de descărcare (8/20 µs) | 30 kA |
| Tip de montaj | montat în prealabil în carcasă |
| Variantă | Pentru un MPP și cu conexiune MC4 |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa I+II |
| Clasa de solicitare conform EN 61643-11 | Tip 1+2 |
| CP nr. | 0→2 |
| Curent maxim de descărcare (8/20 μs) | 50 kA |
| Timp de acţionare | <25 ns |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 900V DC |
| Culoare | gri deschis; RAL 7035 |
| Numărul de intrări pentru cabluri | 4 |
| Grosimea maximă de intrare CC | 900 V |
| Protecția șirurilor | fără |
| Funcție de monitorizare | nu |
| Grosimea maxim de intrare per șir | 30 A |
| Grosimea maxim de ieșire | 30 A |
| Numărul de intrări de șiruri | 1 |
| Echipat cu separator de sarcină | nu |
| Număr MPPT | 1 |
| Intrări per MPPT | 1 |
| Ieșiri per MPPT | 1 |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 60 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 35 mm² |
| Anschlussart Generatoranschlusskasten | MC4 |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 3,7739 kg CO2e / 1 Bucată |
|---|
