Stâlp de suspendare US 3 FT
Type US 3 K 20 FT
|Item no. 6342351
|EAN 4012196224470
Item no. / Type
Lungime
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description

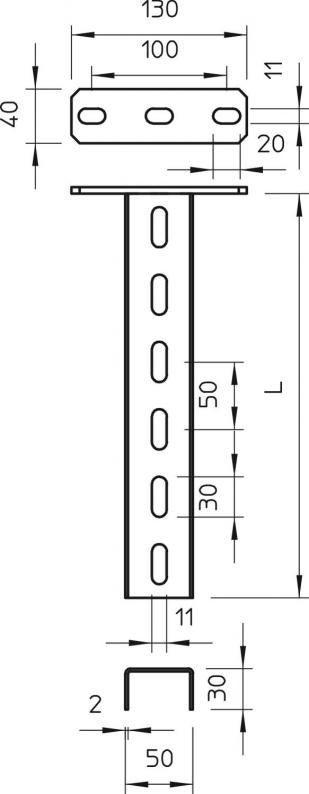

Stâlp de suspendare (profil U) cu dimensiunile 50 x 30 mm cu flanşă sudată.
Pentru fixarea pe tavane orizontale din beton şi suporţi din oţel. Pentru lătimi ale consolei de 400 mm sau mai mult, sau în cazul în care consola este montată la capătul unui suport suspendat, recomandăm utilizarea distantierului, tip 25 DSK.
Technical data
Dimensiuni
| Lungime | 200 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 30 mm |
| Dimensiune L | 200 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Grosime material | 2 mm |
| Cu zimţare | nu |
| Variantă | Profil U |
| Sarcină de tracțiune maximă | 5 kN |
| lungimea consolei 200 | 2,7 kN |
| lungimea consolei 400 | 1,5 kN |
| Dimensiune | 50x30x200 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
Îndoirea capătului stâlpului de montaj la încărcarea admisă a consolei
Încărcare admisibilă a consolei în kN, fără greutatea unui om
Lungime consolă în mm
Curbă de încărcare cu lungimi ale stâlpilor în mm
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,18 kg CO2e / 1 Bucată |
|---|
Accessories
Accesorii pentru montaj
Article
Type
Item no.
Amount
FRS 10x25 F 8.8
6407560
Smallest selling unit: 50 Bucată
50Bucată
Bucată
SKS 10x80 F
6418250
Smallest selling unit: 20 Bucată
20Bucată
Bucată
Item no. 6018513
Piesă de îmbinare pentru stâlp U FTType
VUS 3 FT
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Item no. 6407560
Şurub cu cap semirotund cu şaibă şi piuliţă FType
FRS 10x25 F 8.8
Smallest selling unit: 50 Bucată
50Bucată
Bucată
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (7)
Declarații (5)
Certificate (1)
Instrucțiuni și mijloace auxiliare (4)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)
Variants
Type
Lungime
Culoare
Item no.
US 3 K 20 FT
200
zinc
6342351
US 3 K 30 FT
300
zinc
6342353
US 3 K 40 FT
400
zinc
6342355
US 3 K 50 FT
500
zinc
6342357
US 3 K 60 FT
600
zinc
6342359
US 3 K 70 FT
700
zinc
6342362
US 3 K 80 FT
800
zinc
6342364
US 3 K 90 FT
900
zinc
6342366
US 3 K 100 FT
1000
zinc
6342368
US 3 K 110 FT
1100
zinc
6342370
US 3 K 120 FT
1200
zinc
6342372
