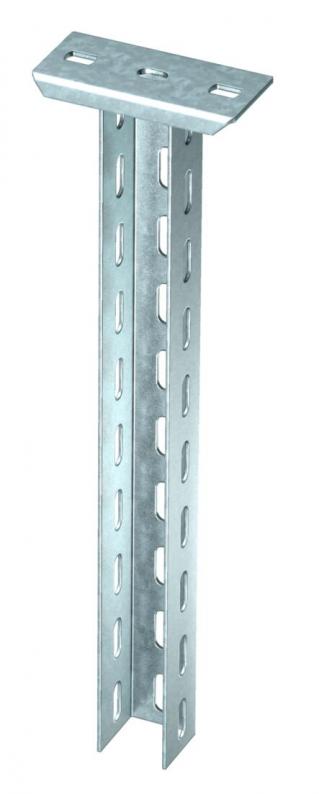

Stâlp de suspendare US 5 FT
Type US 5 K 20 FT
|Item no. 6341527
|EAN 4012196536771
Item no. / Type
Lungime
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Stâlp de suspendare (profil U) cu dimensiunile 50 x 50 mm cu flanşă sudată.
Pentru fixarea pe tavane orizontale din beton şi suporţi din oţel. Pentru lătimi ale consolei de 400 mm sau mai mult, sau în cazul în care consola este montată la capătul unui suport suspendat, recomandăm utilizarea distantierului, tip DSK 45.
Technical data
Dimensiuni
| Lungime | 200 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 50 mm |
| Dimensiune L | 200 mm |
Date tehnice
| Menținerea în funcțiune | da |
|---|---|
| Grosime material | 2,5 mm |
| Cu zimţare | nu |
| Variantă | Profil U |
| Conform ROHS | da |
| Sarcină de tracțiune maximă | 10 kN |
| lungimea consolei 200 | 5,75 kN |
| lungimea consolei 400 | 3,1 kN |
| lungimea consolei 600 | 2,2 kN |
| Dimensiune | 50x50x200 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria US 5K |
Îndoirea capătului stâlpului de montaj la încărcarea admisă a consolei
Încărcare admisibilă a consolei în kN, fără greutatea unui om
Lungime consolă în mm
Curbă de încărcare cu lungimi ale stâlpilor în mm
Environmental Data
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,9947 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 1,9947 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Bucată |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Accesorii pentru montaj
Article
Type
Item no.
Amount
FRS 10x25 F 8.8
6407560
Smallest selling unit: 50 Bucată
50Bucată
Bucată
SKS 10x80 F
6418250
Smallest selling unit: 20 Bucată
20Bucată
Bucată
Item no. 6018505
Piesă de îmbinare pentru stâlp U FTType
VUS 5 FT
Smallest selling unit: 10 Bucată
10Bucată
Bucată
Item no. 6407560
Şurub cu cap semirotund cu şaibă şi piuliţă FType
FRS 10x25 F 8.8
Smallest selling unit: 50 Bucată
50Bucată
Bucată
