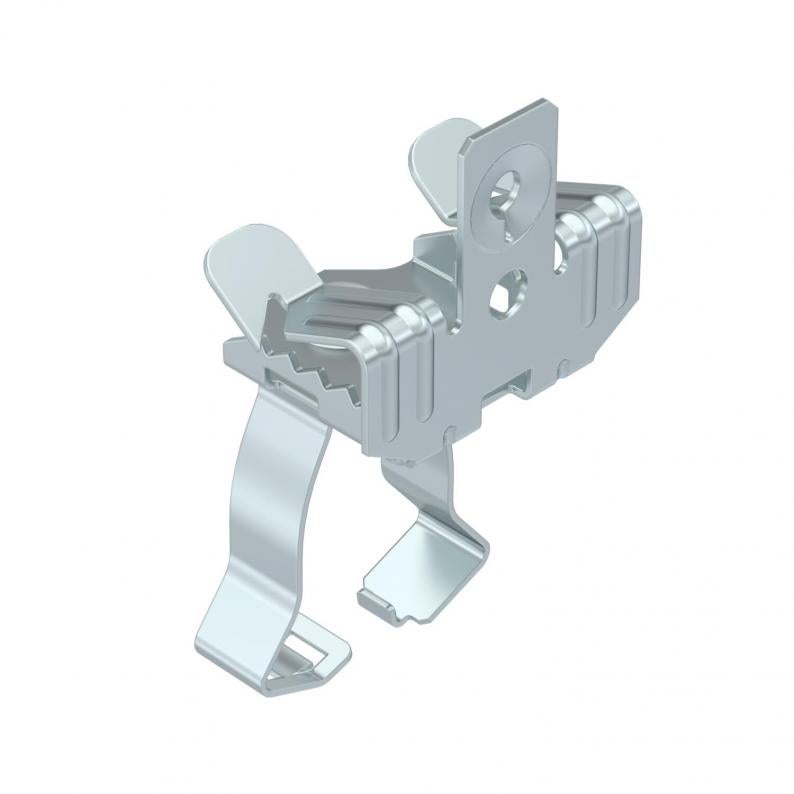

Support clamp, with pipe seat at bottom
Type SCVPC 7-13 D25
|Item no. 1488629
|EAN 4012197381004
Item no. / Type
Lungime
Lăţimea
Înălţime
Dimensiune L
Diametrul cablului/țevii min.
Diametrul cablului/țevii max.
Grosimea flanșei F min.
Grosimea flanșei F max.
Smallest selling unit: 50 Bucată
50Bucată
Bucată
Description
Support clamp for mounting pipes. Closed pipe seat at bottom. Fastening through knocking onto steel girders.

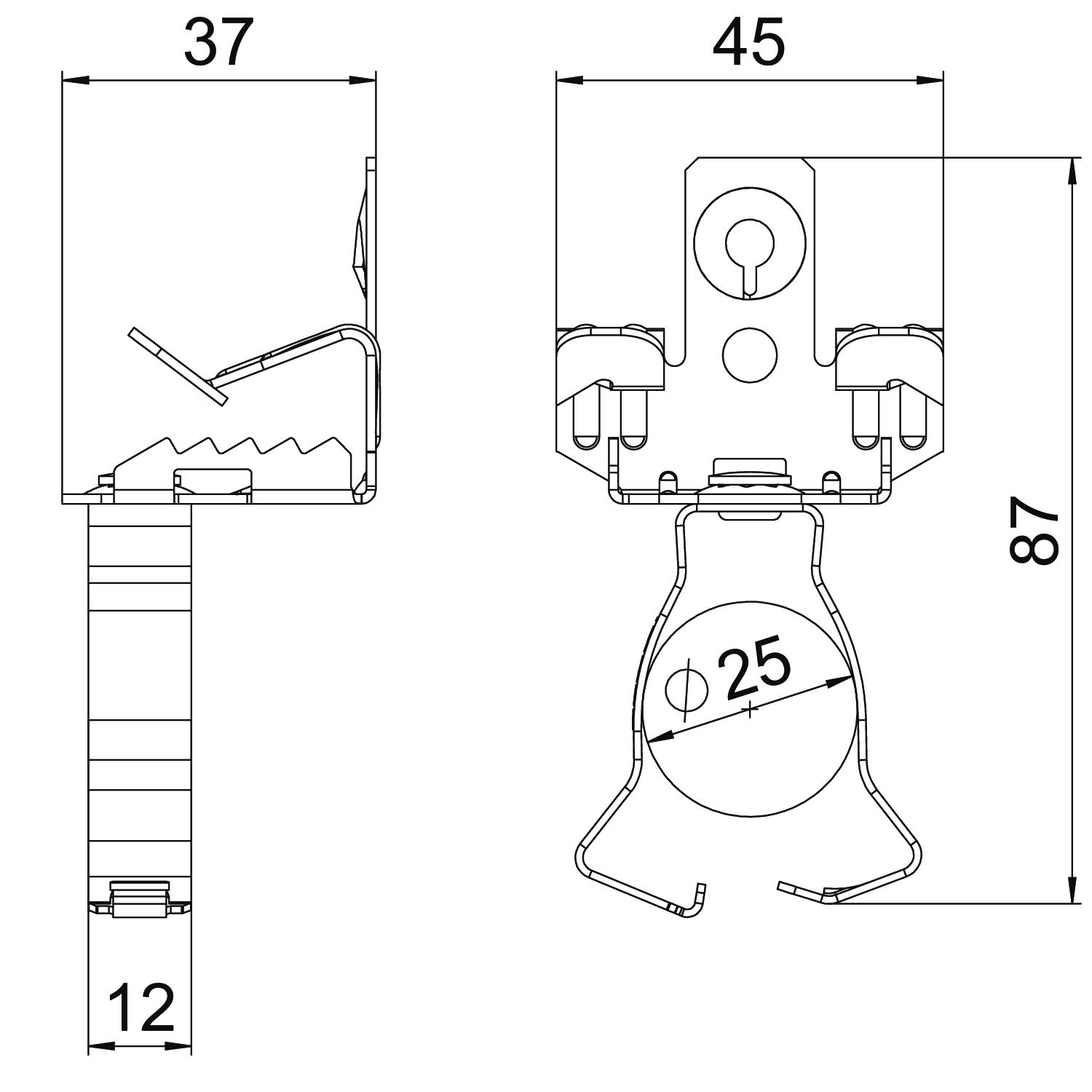

Technical data
Dimensiuni
| Lungime | 89 mm |
|---|---|
| Lăţimea | 45 mm |
| Înălţime | 37 mm |
| Dimensiune L | 87 mm |
Date tehnice
| Articulat | nu |
|---|---|
| Reglabil cu balama | nu |
| Sarcină de rupere | 0,45 kN |
| Diametrul cablului/țevii min. | 20 mm |
| Diametrul cablului/țevii max. | 25 mm |
| Mod de fixare | Cleme |
| Tip de conexiune/componente | Ţeavă/cablu |
| Grosimea flanșei F min. | 7 mm |
| Grosimea flanșei F max. | 13 mm |
| Dimensiune | 7-13mm |
| Suprafaţă | Lamelă de zinc |
| Material | Oţel |
| Culoare | zinc |
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (1)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Variants
Type
Lungime
Lăţimea
Înălţime
Dimensiune L
Diametrul cablului/țevii min.
Diametrul cablului/țevii max.
Grosimea flanșei F min.
Grosimea flanșei F max.
Item no.
SCVPC 7-13 D25
89
45
37
87
20
25
7
13
1488629
SCVPC 14-20 D32
100
45
36
100
30
32
14
20
1488639
Lungime
Înălţime
Dimensiune L
Diametrul cablului/țevii min.
Diametrul cablului/țevii max.
Grosimea flanșei F min.
Grosimea flanșei F max.
SCVPC 7-13 D25
Item no.
1488629
Lungime
89
Lăţimea
45
Înălţime
37
Dimensiune L
87
Diametrul cablului/țevii min.
20
Diametrul cablului/țevii max.
25
Grosimea flanșei F min.
7
Grosimea flanșei F max.
13
SCVPC 14-20 D32
Item no.
1488639
Lungime
100
Lăţimea
45
Înălţime
36
Dimensiune L
100
Diametrul cablului/țevii min.
30
Diametrul cablului/țevii max.
32
Grosimea flanșei F min.
14
Grosimea flanșei F max.
20
