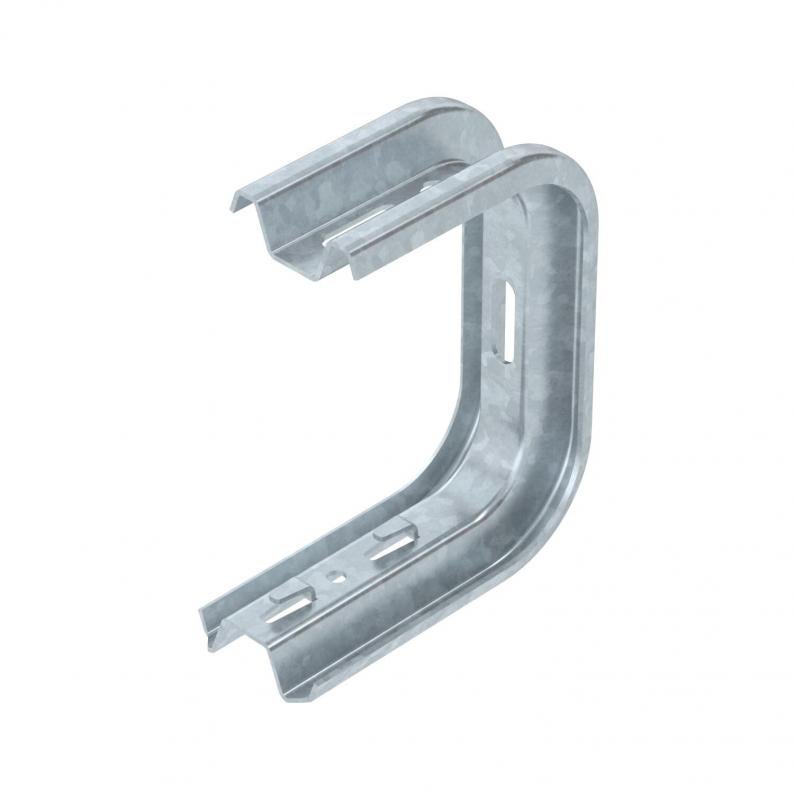

Consolă TP pentru perete și tavan FT
Type TPDG 145 FT
|Item no. 6365977
|EAN 4012195076902
Item no. / Type
Lăţimea
Înălţime
pentru lățime max.
F în kN perete
F în kN tavan
Smallest selling unit: 6 Bucată
6Bucată
Bucată
Description
Bridă TP pentru perete şi tavan cu eclisă decupată pentru fixarea fără şuruburi a jgheaburilor din sârmă.
În cazul în care fixaţi piesa direct pe perete sau pe tavan, trebuie să utilizaţi mereu, din motive de stabilitate, un distanţier de tipul DS 4.
Înălţimea maximă a laturilor sistemului de susţinere a cablurilor este 60 mm.
Technical data
Dimensiuni
| Lungime | 175 mm |
|---|---|
| Lăţimea | 145 mm |
| Înălţime | 60 mm |
| Dimensiune L | 50 mm |
| Dimensiune B | 145 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| pentru lățime min. | 100 |
| pentru lățime max. | 100 mm |
| Potrivit pentru jgheab din sârmă | da |
| Potrivit pentru pod de cabluri | nu |
| Potrivit pentru jgheab din tablă | nu |
| Variantă | Bridă de agăţare din tavan (bridă C) |
| F în kN perete | 1,4 kN |
| F în kN tavan | 1,3 kN |
| Dimensiune | B145mm |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
Îndoirea vârfului consolei la încărcarea admisă a consolei
Încărcare admisibilă a consolei în kN, fără greutatea unui om
Curbă de încărcare cu lungimi ale consolelor în mm
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 1,1583 kg CO2e / 1 Bucată |
|---|
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)
Variants
Type
Lăţimea
Înălţime
pentru lățime max.
F în kN perete
F în kN tavan
Culoare
Item no.
TPDG 145 FT
145
60
100
1,4
1,3
zinc
6365977
TPDG 345 FT
345
60
300
0,55
0,5
zinc
6365985
Lăţimea
pentru lățime max.
F în kN perete
F în kN tavan
TPDG 145 FT
Item no.
6365977
Lăţimea
145
Înălţime
60
pentru lățime max.
100
F în kN perete
1,4
F în kN tavan
1,3
Culoare
zinc
TPDG 345 FT
Item no.
6365985
Lăţimea
345
Înălţime
60
pentru lățime max.
300
F în kN perete
0,55
F în kN tavan
0,5
Culoare
zinc
