Pod de cabluri cu traversă Z, încărcări ușoare FT
Type SLZ L 200 FT
|Item no. 7098006
|EAN 4012195707691
Item no. / Type
7098006 / SLZ L 200 FT
Lungime
3000 mm
Lăţimea
200 mm
Menținerea în funcțiune
nu
grosimea lonjeronului
3 mm
Smallest selling unit: 3 m
3m
m
Description
Pod de cabluri pentru încărcări ușoare, pentru constructii navale, cu perete lateral perforat având înăltimea laturii de 35 mm cu traverse Z sudate perforate. Capacitate de încărcare testată în conformitate cu IEC împreună cu conectorul SLV
Podul de cabluri pentru constructii navale este disponibil la cerere și în variantă din otel inoxidabil. Vopsit în culorile RAL disponibile.
Technical data
Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 35 mm |
| Dimensiune B | 206 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Oțel inoxidabil, băițuit | nu |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | sudat |
| Dimensiune | 35x200 |
| grosimea lonjeronului | 3 mm |
| Dimensiune | 35x206x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
Încărcare
| Distanţa dintre reazeme 1,5m | 1,5 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 0,85 kN/m |
| Distanţa dintre reazeme 2,5m | 0,35 kN/m |
| Distanţa dintre reazeme 3,0m | 0,25 kN/m |

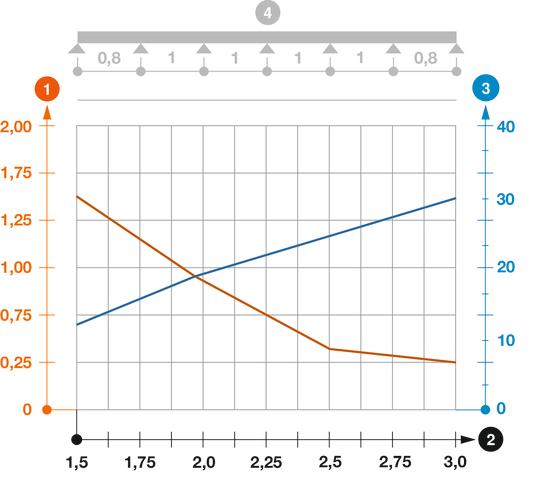

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Schema de încărcare la procedeul de efectuare a probelor
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 4,5782 kg CO2e / 1 Metru |
|---|
