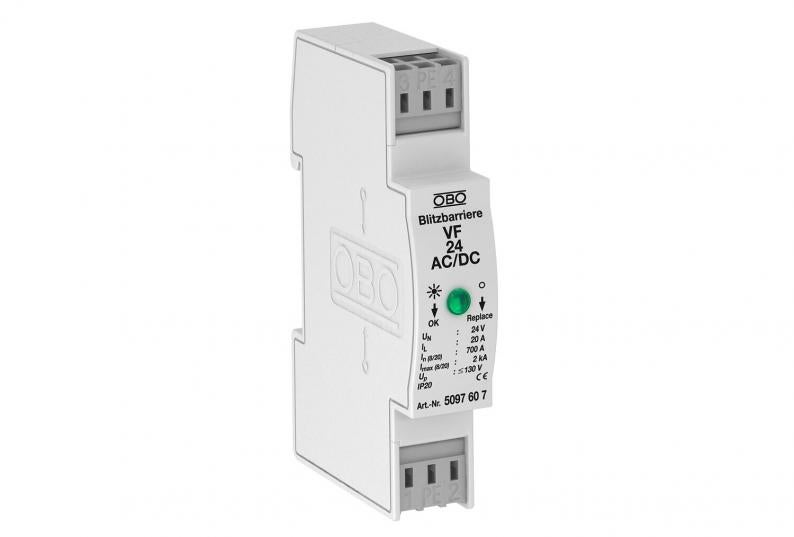

Protecţie MSR (măsură, control, reglare) pentru alimentare cu energie electrică de 24 V cu 2 poli
Type VF24-AC/DC
|Item no. 5097607
|EAN 4012195578123
Item no. / Type
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
Smallest selling unit: 1 Bucată
1Bucată
Bucată
Description
Protecţia fină a reţelei / protectie la supratensiune tip 3 conform EN 61643-11
• Potrivit pentru sisteme cu tensiune continuă şi alternativă
• Cu afişaj optic al funcţionării
• Cu cleme de conectare uşor de montat, fără şuruburi

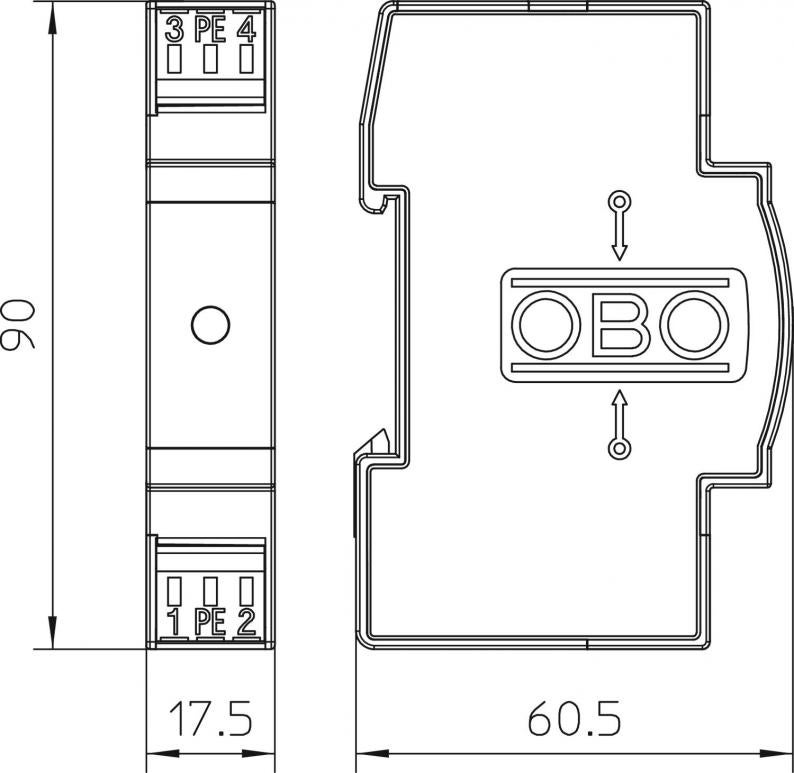

• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Circuit Y
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard.
• Potrivit pentru sisteme cu tensiune continuă şi alternativă
• Cu afişaj optic al funcţionării
• Cu cleme de conectare uşor de montat, fără şuruburi
• De dimensiunea rastelului 17,5 mm pentru economisirea spaţiului
• Circuit Y
Utilizare: montaj universal pe şine profil omega de 35 mm în tablouri electrice standard.
Technical data
Date tehnice
| Număr de poli | 3 |
|---|---|
| Formă a reţelei | altele |
| Aerisit | nu |
| Semnalizare în interiorul aparatului | optică |
| Nivel de protecţie conductor/conductor | <130 V |
| Nivel de protecţie conductor - pământ | <1200 V |
| Tip de protecţie | IP20 |
| Execuţie verificată în caz de explozie | nu |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 3 | da |
| Tensiune nominală AC (50 / 60 Hz) | 24 V |
| Tensiune maximă de funcţionare continuă AC | 34 V |
| Tensiune maximă de funcţionare continuă DC | 46 V |
| Curent nominal de descărcare (8/20 µs) | 0,7 kA |
| Legarea polilor | 2 |
| Tip de montaj | Şină omega 35 mm |
| Valoare max. a protectiei la suprasarcină | 20 |
| Variantă | Versiune 24 V |
| Curent nominal de încărcare (clemă de intrare/ieşire) | 20 A |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa III |
| Clasa de solicitare conform EN 61643-11 | Bridă tip 3 |
| CP nr. | 2→3 |
| Curent maxim de descărcare (8/20 μs) | 2 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 20 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 24V AC |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,14 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 2,5 mm² |
page.product.environmentalData.environmentalData
| Amprenta CO2 (GWP) de la leagăn la poartă | 0,4051 kg CO2e / 1 Bucată |
|---|
Downloads
0 selected
Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (2)
Date 3D materiale de descărcat (2)
Variants
Type
Tip de protecţie
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
Legarea polilor
Item no.
VF24-AC/DC
IP20
34
46
2
5097607
VF60-AC/DC
IP20
80
110
2
5097623
VF110-AC DC
IP20
150
200
2
5097631
VF230-AC/DC
IP20
255
350
2
5097650
Tensiune maximă de funcţionare continuă AC
Tensiune maximă de funcţionare continuă DC
VF24-AC/DC
Item no.
5097607
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
34
Tensiune maximă de funcţionare continuă DC
46
Legarea polilor
2
VF60-AC/DC
Item no.
5097623
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
80
Tensiune maximă de funcţionare continuă DC
110
Legarea polilor
2
VF110-AC DC
Item no.
5097631
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
150
Tensiune maximă de funcţionare continuă DC
200
Legarea polilor
2
VF230-AC/DC
Item no.
5097650
Tip de protecţie
IP20
Tensiune maximă de funcţionare continuă AC
255
Tensiune maximă de funcţionare continuă DC
350
Legarea polilor
2
